Installation 29
Montage du PID
Pour le montage, illustré à la Figure 6, suivre cette
procédure:
1. Retirer d’abord le couvercle en dévissant la
vis en bas du couvercle avant.
2. Pousser la plaque arrière avec les pouces tout
en tirant le couvercle vers soi avec les index
pour créer un espace. Voir les figures 3 et 4.
3. Tirerlebasducouvercleverssoi;souleverle
couvercle et le retirer. Voir la figure 5.
4. Le couvercle étant retiré, monter
définitivement le PID sur le trou allongé
supérieur et un des trois trous inférieurs (pour
une surface plane) ou le trou inférieur central
(pour un poteau). Voir la figure 6.

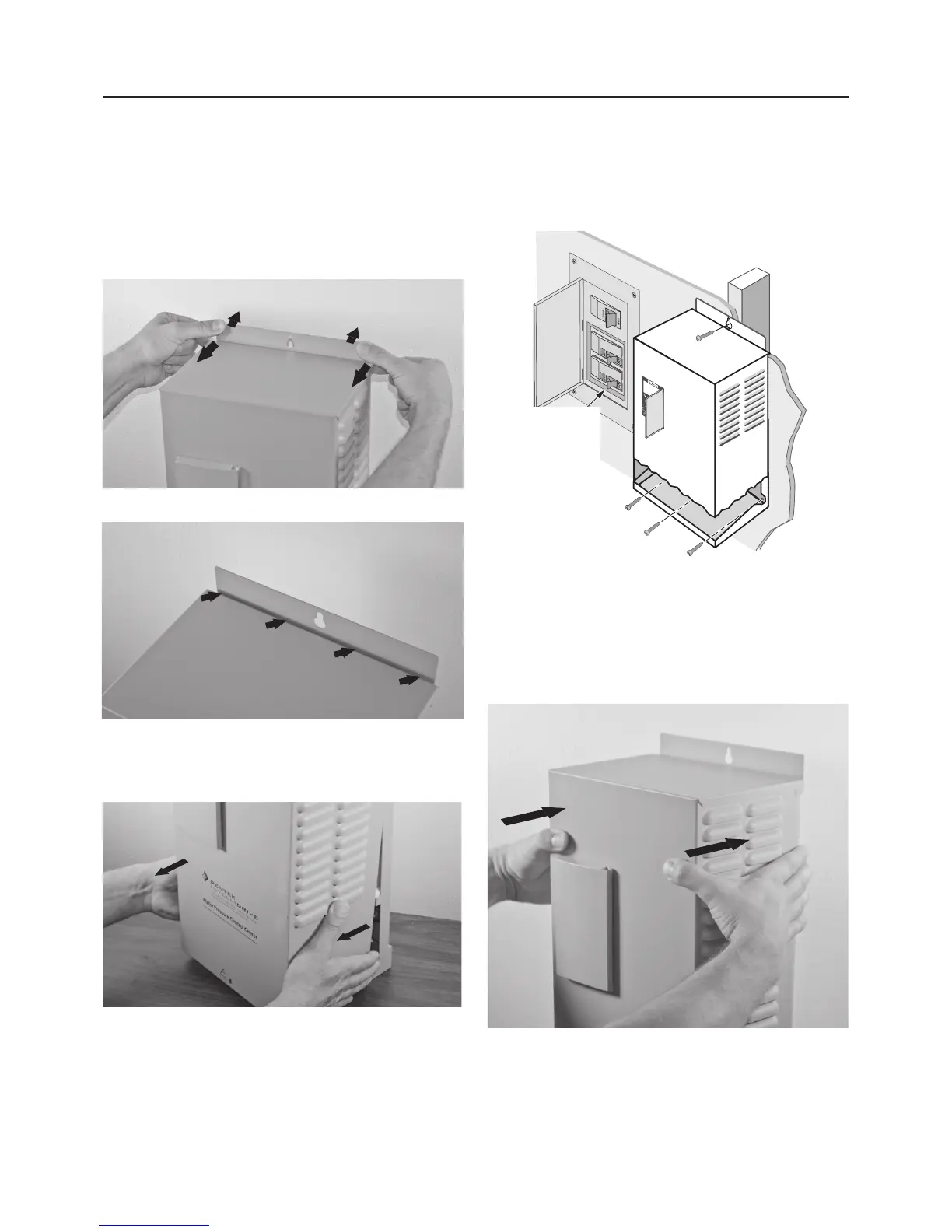

Figure 3 - Séparer le couvercle de la plaque arrière
Figure 4 - Espace entre le couvercle et la plaque arrière
Figure 5 - Tirer sur le bas du couvercle
5. S’assurer que les trous de ventilation ne sont
pas bouchés et que l’espace est suffisant pour
que l’air circule autour (dégagement d’au
moins 3po en haut, en bas et sur les côtés).
Voir la figure 6. Une fois le PID monté, on
peutbrancherlecâblageélectrique.
6. Pour refixer le couvercle, accrocher le haut
sur la plaque arrière (laisser un espace).
Abaisser le bas du couvercle en place. Pousser
le couvercle uniformément contre la plaque
arrière, éliminant l’espace. Voir la figure 7.
7. Remettre en place la vis en bas du couvercle
avant.
