30Installation 30
Borne
amovible
(en tirant)
01+ 01+ I1+ I1- I2+ I2- V+ V- AI+ AI- P N SD CARD
Connexions du câble
du transducteur
Moteur submersible: Triphasé/ 3 fils monophasé, suivre les couleurs comme ci-dessus.
Moteur submersible: Monophasé/ 2 fils, brancher à Y et B, dans n'importe quel ordre.
Moteurs de surface: L1 à R, L2 à Y, L3 à B; vérifier la rotation.
Vis de sortie
de terre
Branchements
d'entrée
Vis d'entrée
de terre
Rouge
Jaune
Noir
Sortie de terre
Entrée
de terre
6539 0412
Connexions du moteur
Rouge à AI+
noir à AI–
Blindage/vis de câble vert
Borne
amovible
(en tirant)

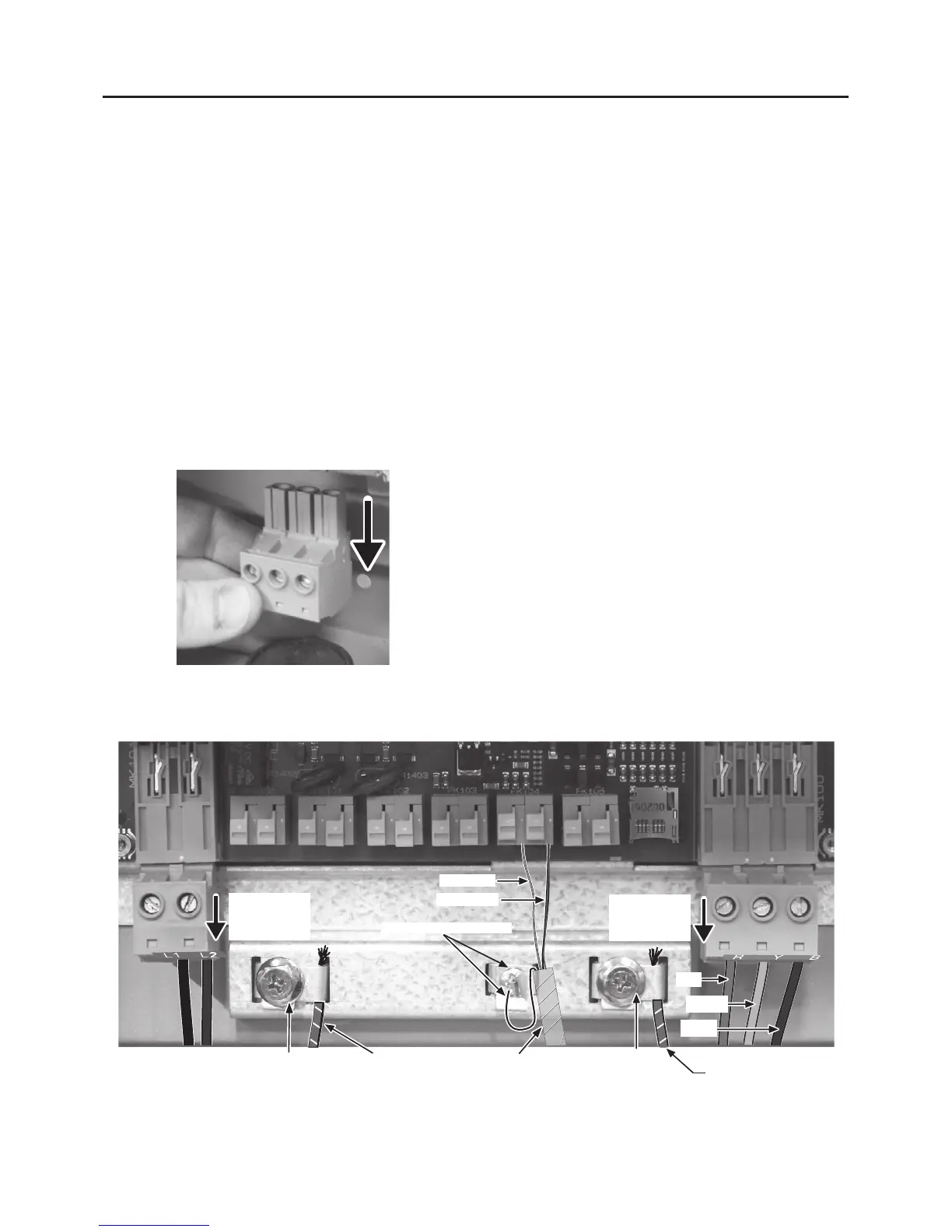

Figure 9 - Connexions de câblage de base pour le démarrage
Câblage
Pourfaciliterlecâblage,lapartiecâblageducoffret
ne comporte que les bornes. Les trous des conduits et
les entrées défonçables sont placés de sorte que les fils
puissent être passés bien droits jusqu’aux connecteurs,
en les pliant le moins possible. Des fils de calibre 6-14
AWG peuvent être connectés aux bornes.
Pour les installations ayant besoin de fils plus gros que 6
AWG, on installera une boîte de connexion extérieure.
Relier le PID à la boîte de connexion avec du fil 6
AWG, puis faire les raccordements extérieurs avec des
capuchons de connexion sur le fil de calibre approprié.
REMARQUEPourfaciliterlecâblage,lesbornes
d’entrée et du moteur se débranchent depuis le coffret.
Pour faciliter l’accès, les tirer vers le bas pour les retirer,
comme illustré à la Figure 8.
Vérifier que les connecteurs des bornes sont bien
enfoncés en les remettant en place. Il est préférable de
brancher tous les fils de sortie (plus gros) d’abord, puis
les fils d’entrée.
Raccordements de la pompe
Si le PENTEK INTELLIDRIVE est utilisé avec des
moteurs de surface (triphasés seulement) non conçus
pour fonctionner avec un mécanisme d’entraînement à
fréquencevariable,lalongueurdescâblesestlimitéeà
25 pieds. Consulter le manuel d’utilisation de la pompe,
le Code canadien de l’électricité et les codes locaux pour
le calibre du fil.
La sortie du PID est monophasée (2 ou 3 fils) ou
triphasée, en fonction du choix du moteur au démarrage.
Les bornes de sortie (connexions des fils du moteur)
sont du côté inférieur droit et sont étiquetées R (Rouge),
Y(jaune)etB(Noir).Poursélectionnerlecalibredu
fil, multiplier la longueur du fil par 0,95 et consulter la
notice d’utilisation de la pompe, le Code canadien de
l’électricité et le codes locaux.
REMARQUE : Quoi qu’indique le manuel d’utilisation,
la LONGUEUR du câble ne doit pas dépasser 1000po.
(305m).
REMARQUE : En monophasé 2 fils, branchement à Y+B,
pas R+B.
Fairepasserlecâbledumoteurparletrouduconduit
de ¾po en bas à droite jusqu’aux bornes appropriées.
Silecâbleabesoind’untrouplusgros,retirerl’entrée
défonçable de 1-1/4po et utiliser les connexions
correspondantes.Brancherlefildeterredumoteuràlavis
deterresurlabarredeterre.Brancherlesfilsd’alimentation
du moteur aux bornes comme illustré sur la Figure 9.
REMARQUE Le PID ne détecte pas la température du
moteur et ne le protège pas des surchauffes.
5999 0509
Figure 8 - Tirer sur les bornes d’entrée et du moteur
pour les retirer, afin de faciliter le câblage.
