Commandes à distance de relais
Le câblage électrique doit être conforme aux codes et règlements locaux.
Remarque : Les points de consigne du panneau de contrôle de la pompe à chaleur seront désactivés et étiquetés
N/A. La configuration de température s'effectue via un système contrôlé par un thermostat externe.
Pour raccorder l'équipement de contrôle à distance à la pompe à chaleur, suivez les étapes suivantes :
Débranchez toute l'alimentation vers la pompe à chaleur et le système de contrôle.
1 Accédez au compartiment de câblage.
2 Acheminez les câbles depuis le système de contrôle à distance de la piscine/du spa dans le compartiment
électrique supérieur.

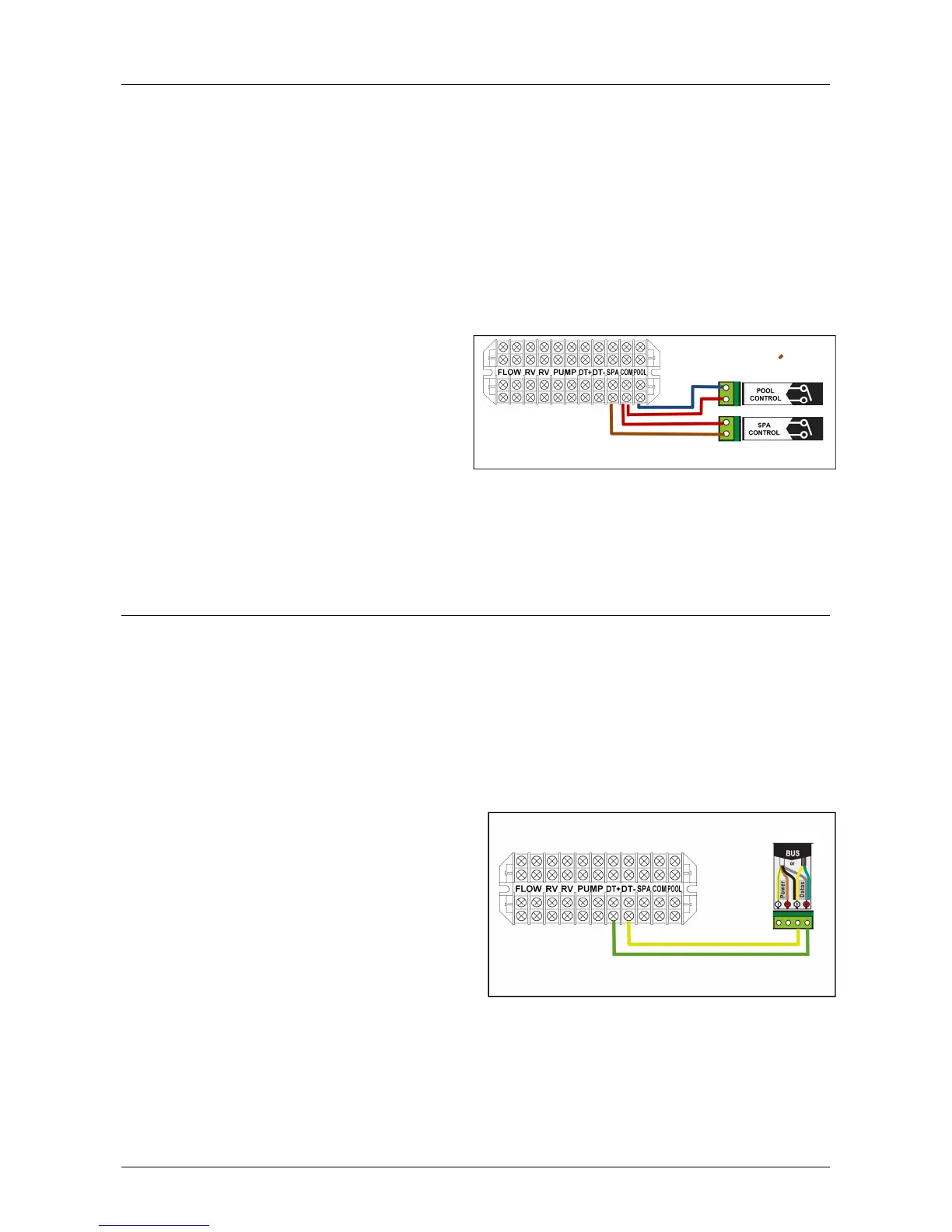

3 Raccordez le câblage depuis le système de contrôle à distance de la piscine/du spa aux bornes de contrôle à
distance de la pompe à chaleur
Remarque : N'appliquez pas la tension aux bornes Spa/Pool/Com. Un contact sec est requis !
4 Replacez le panneau de service électrique.
5 Replacez le panneau supérieur.
6 Restaurez l'alimentation vers la pompe à chaleur et
le système de contrôle à distance de la piscine/du
spa.
7 Appuyez sur le bouton Menu Select (Sélection de
menu) à plusieurs reprises pour atteindre l'écran
Remote Control (Contrôle à distance). Commutez la
sélection en appuyant sur l'une des flèches jusqu'à ce que l'écran affiche « Relay » (Relais).
8 Réglez la température de la piscine/du spa sur votre contrôleur de thermostat externe. Les réglages de
température sur l'Ultratemps-E ne sont pas accessibles lorsque la fonction de contrôle à distance « relais » est
sélectionnée sur la pompe à chaleur
Raccord de la pompe à chaleur aux systèmes d'automatisation IntelliPool via le connecteur RS-485
La pompe à chaleur peut être contrôlée par un système IntelliPool
®
via le câble de communication RS-485. Sous cette
configuration, IntelliPool
®
contourne les points de consigne de température prédéfinis sur la pompe à chaleur et
lancera ou arrêtera la pompe à chaleur.
Le transfert de ces données prend plusieurs secondes et entraîne un délai entre le moment où la commande est
donnée à partir du centre de contrôle IntelliPool® jusqu'à ce que la pompe à chaleur réponde physiquement. Cela
survient automatiquement mais peut prendre 1 à 2 minutes à compléter.
Remarque : Les points de consigne du panneau de contrôle de la pompe à chaleur seront désactivés et étiquetés
N/A. La configuration de température s'effectue au sein du système IntelliPool (menu de point de consigne). Le
réchauffeur peut être activé dans le menu Commande sur Internet ou le menu Réglages/Température sur le centre
de contrôle.
Débranchez toute l'alimentation vers la pompe à chaleur
et le système de contrôle.
1. Accédez au compartiment de câblage.
2. Acheminez un câble de 2x0,5 mm
2
depuis le bus de
données IntelliPool
®
vers le compartiment de câblage
de la pompe à chaleur. Il est possible d'utiliser le
surplus du câble de communication IntelliFlo.
3. Raccordez le bus de données IntelliPool + et – à la
borne DT+ et DT- à l'intérieur du compartiment de
câblage UltraTemp-E.
Les entrées font partie d'une interface RS485.
Remarque : N'appliquez pas la tension aux bornes RS485
4. Replacez le panneau de service électrique.
5. Replacez le panneau supérieur.
6. Restaurez l'alimentation vers la pompe à chaleur et le système de contrôle à distance de la piscine/du spa.
