7. Appuyez sur le bouton Menu Select (Sélection de menu) à plusieurs reprises pour atteindre l'écran Remote
Control (Contrôle à distance). Commutez la sélection en appuyant sur l'une des flèches jusqu'à ce que l'écran
affiche « RS485 ». Réglez la température de la piscine/du spa sur votre système IntelliPool. Les réglages de
température sur l'Ultratemp-E ne sont pas accessibles lorsque la fonction de Contrôle à distance « relais » est
sélectionnée. Mettez la pompe à chaleur sous tension.
Raccord de la pompe de filtration à l'UltraTemp
La pompe à chaleur peut activer la pompe de filtration lorsque la fonction AUTOSET ou EXTEND est utilisée. Ces
caractéristiques mettent périodiquement sous tension un contacteur qui peut être raccordé à la pompe pour faire
circuler l'eau à travers la pompe à chaleur.
Remarque : les contacteurs ne sont pas inclus avec la pompe à chaleur.
1. Accédez au compartiment de câblage.
2. Acheminez les câbles depuis le système de
contrôle à distance de la piscine/du spa dans le
compartiment électrique supérieur.
Raccordez les bornes de la « pompe » sur le
bornier principal vers un contacteur externe.

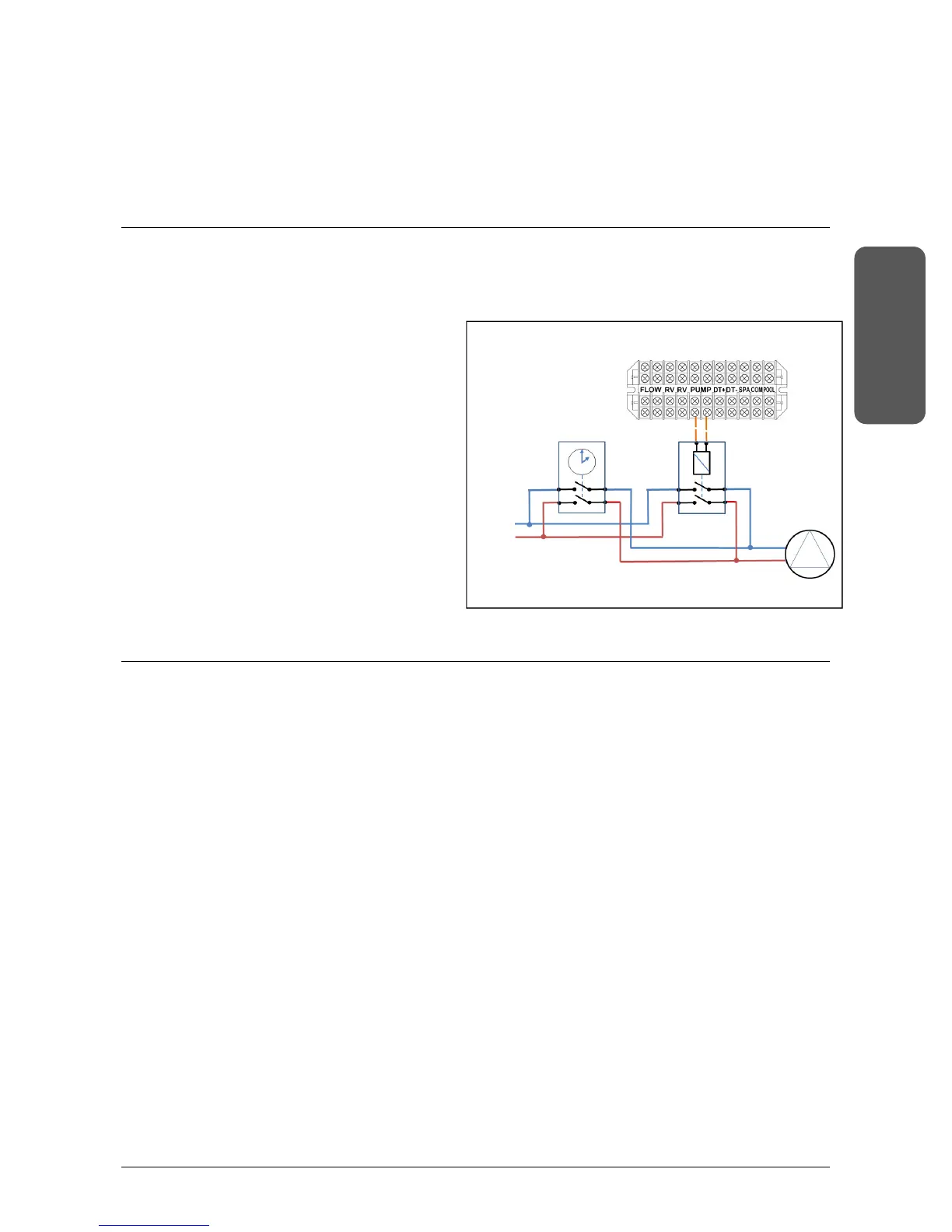

L'exemple ci-dessous indique comment
contourner un minuteur de pompe standard.
Remarque : Le contacteur doit être spécifié pour
l'entrée 24 VCA. Assurez-vous de ne pas croiser
les raccords Neutre et Ligne.
3. Replacez le panneau de service électrique.
4. Replacez le panneau supérieur.
5. Restaurez l'alimentation vers la pompe à chaleur
et la pompe de filtration
Autres bornes sur le bornier
1. FLOW Se raccorde à l'interrupteur Flow (flux) (situé au sommet de l'échangeur thermique)
2. RV Se raccorde à l'actionneur de robinet inverseur
