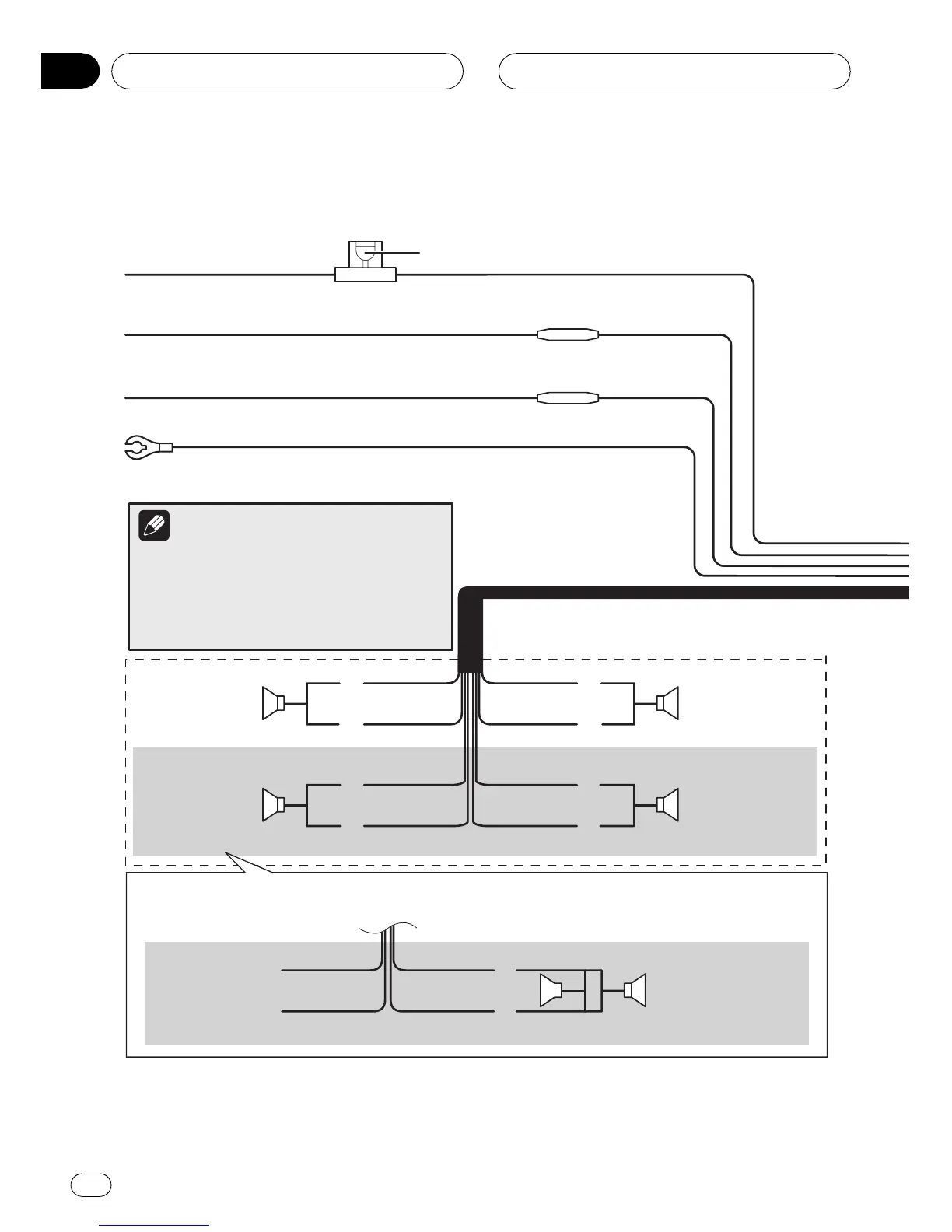

Branchement du cordon d ’ alimentation (1)
Blanc
Blanc/Noir
Gris
Gris/Noir
Vert
Vert/Noir
Violet
Violet/Noir
Haut-parleur
avant
Haut-parleur
avant
Droite
Violet
Violet/Noir
Vert
Vert/Noir
Non utilis
é
.
Rouge
A la borne électrique, contrôlée par la position
ON/OFF du contacteur d’allumage (12 V c.c.).
Dans le cas d’une installation comportant 2 haut-
parleurs, ne reliez rien d’autre que les haut-parleurs
aux cordons de liaison.
En cas d’utilisation d’un haut-parleur d’extrêmes-graves de 70 W (2 Ω), veiller àconnecter les fils
violet et violet/noir de ce système de navigation. Ne rien connecter sur les fils vert et vert/noir.
Jaune
A la borne toujours sous tension, quelle que soit
la position du contacteur d’allumage.
Orange/Blanc
A la borne du commutateur d’éclairage.
Noir (masse)
A la carrosserie (partie métallique) du véhicule.
Fusible (10 A)
Porte-fusible
Haut-parleur arri
è
re
ou Haut-parleur
d
’
extr
ê
mes graves
(4
Ω
)
Haut-parleur arri
è
re
ou Haut-parleur
d
’
extr
ê
mes graves
(4
Ω
)
Haut-parleur
d’extrêmes graves
(4 Ω) 2
Gauche
Résistance de
fusible
Résistance de
fusible
Si vous raccordez un haut-parleur d’extrême-graves au
système de navigation au lieu du haut-parleur arrière,
modifiez la sortie arrière dans les réglages initiaux
(Reportez-vous au manuel de fonctionnement). La
sortie pour haut-parleur d’extrêmes-graves du système
de navigation est monaurale.
Remarque
Branchement du système
Fr
42
Section
03
