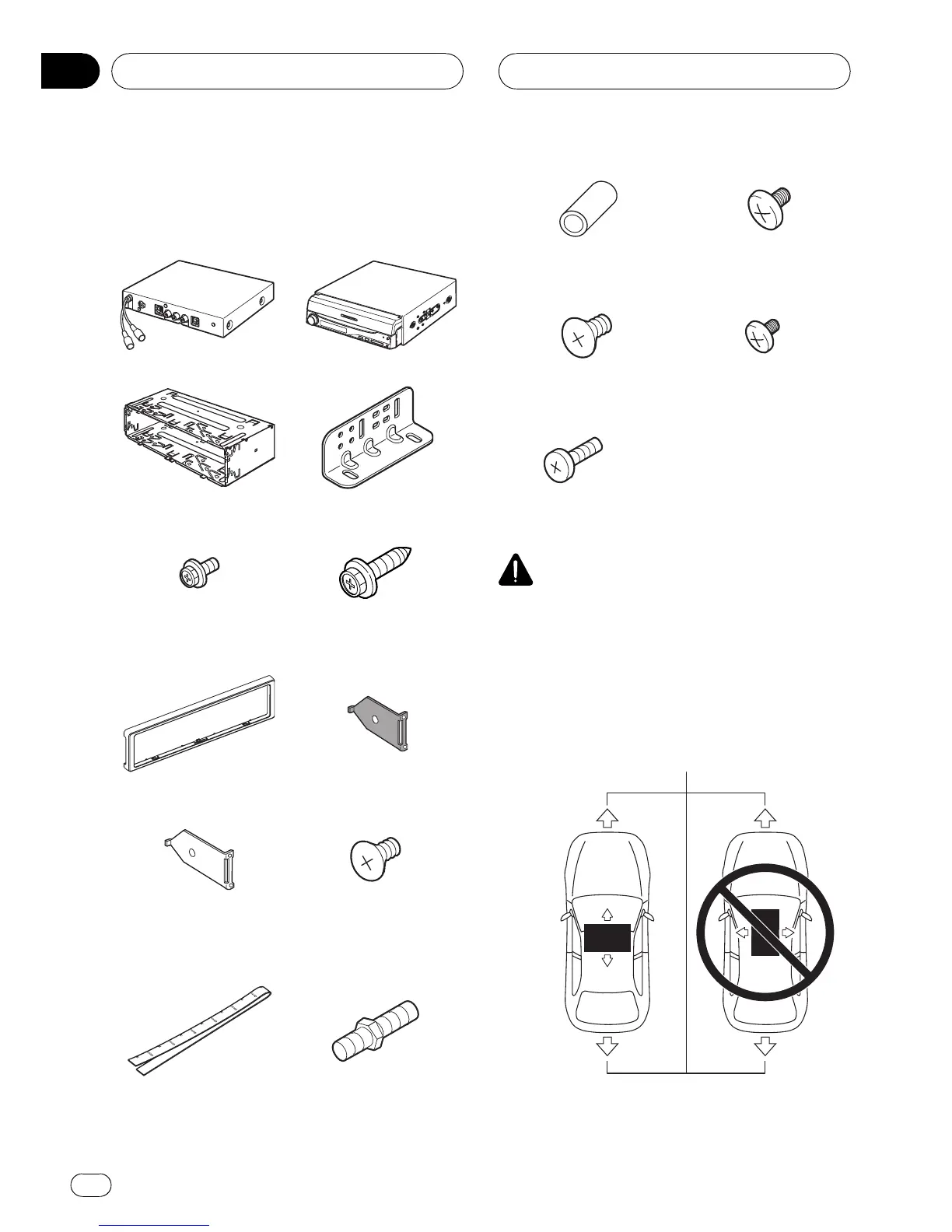

Pièces fournies
Les pièces indiquées par un astérisque (*)
sont préinstallées.
L’unité déportée L’unité d’affichage
Support* Support latéral
(2 pièces)
Vis à collerette
(4 mm × 8 mm)
(4 pièces)
Vis auto-taraudeuses
(6 mm × 16 mm)
(4 pièces)
Cadre* Support latéral (petit)*
(2 pièces)
Support latéral (grand)
(2 pièces)
Vis de fixation de la
support latéral*
(5 mm × 6 mm)
(2 pièces)
Ruban adhésif de mas-
quage
Vis à double extrémité
Bague de caoutchouc Vis de pression
(5 mm × 6 mm)
(4 pièces)
Vis à tête plate
(5 mm × 6 mm)
(4 pièces)
Vis
(4 mm × 3 mm)
(4 pièces)
Vis de fixation
(2 pièces)
ATTENTION
! Effectuez l ’installation avec les côtés gau-
che et droit de l’unité déportée parallèle-
ment au sens de déplacement du
véhicule. N’effectuez pas d’installation en
diagonale par rapport au sens de déplace-
ment du véhicule sinon la position ac-
tuelle ne s’affichera pas correctement.
Sens du véhicule avant/arrière
Installation
Fr
54
Section
04
