12
Ge
Installation und Anschl
üsse
Deutsch

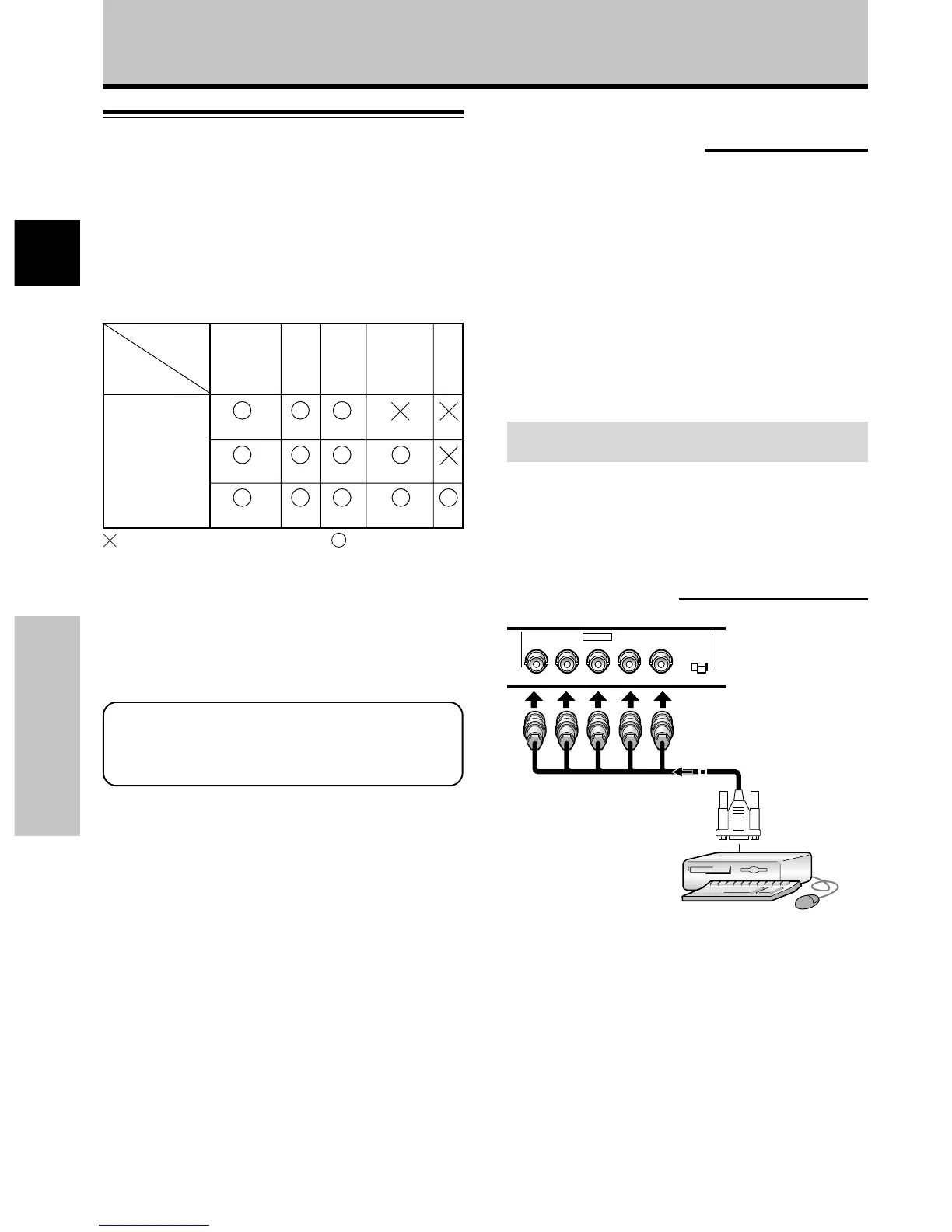

Installation und Anschlüsse
Anschlüsse an INPUT1 und INPUT2
Ein Personalcomputer kann an die INPUT1- und INPUT2-
Buchsen des Plasma-Displays angeschlossen werden.
Nach Herstellung der Anschlüsse muss ein Setup mit
Hilfe der eingeblendeten Menüs ausgeführt werden, um
eine Anpassung an das Ausgangssignal des
Personalcomputers vorzunehmen. Einzelheiten zum
Setup nach dem Anschluss finden Sie auf Seite 17 und
18.
: Keinen Anschluss vornehmen. : An diese Buchse
anschließen.
Hinweis
Ein mit INPUT1 kompatibles Gerät ist auch mit INPUT2
kompatibel.
Der Eingang INPUT1 ist mit der Plug & Play-Funktion von
Microsoft (VESA DDC 1/2B) kompatibel.
Wenn der Anschluss an INPUT1 hergestellt werden soll,
schlagen Sie bitte in Nachtrag 2 auf Seite 37 nach.
Einzelheiten zu den Bildschirmformaten und
Eingangssignalen, die mit den Eingängen
INPUT1 und INPUT2 kompatibel sind, finden Sie
in Nachtrag 1 (Seite 35 und 36).
INPUT2-
Buchse
Ausgangs-
signalquelle
[ON SYNC]
G BR
[H/V SYNC]
HD VD
Personalcomputer
mit RGB-Ausgang
G ON SYNC
R
RG
GBR
B
B
VD
H/V SYNC
HD
Anschluss an einen
Personalcomputer
Das Anschlussverfahren ist je nach Ausführung des
Personalcomputers verschieden. Bitte schlagen Sie vor
dem Anschließen in der Bedienungsanleitung Ihres PC
nach.
Vergewissern Sie sich, dass die Stromzufuhr des
Personalcomputers und der MAIN POWER-Schalter des
Plasma-Displays ausgeschaltet sind, bevor Sie
irgendwelche Anschlüsse herstellen.
Informationen zu den PC-Eingangssignalen und den
Bildschirmformaten, mit denen das Plasma-Display
kompatibel ist, finden Sie in Nachtrag 1 (Seite 35 und 36).
Anschluss einer analogen RGB-Signalquelle mit
getrenntem Synchronsignal
Stellen Sie einen Anschluss für ein getrenntes
Synchronsignal her, wenn das RGB-Ausgangssignal des
verwendeten Personalcomputers in 5 Ausgangssignale
getrennt wird: Grün-Signal, Blau-Signal, Rot-Signal,
horizontales Synchronsignal und vertikales
Synchronsignal.
Bei Anschluss an INPUT2
GBRHDVD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
Bei Anschluss an INPUT2 muss die Einstellung des
Wahlschalters für Synchronsignal-Impedanz der
Ausgangsimpedanz des Synchronsignals des
angeschlossenen Personalcomputers angepasst werden.
Wenn die Ausgangsimpedanz des Synchronsignals des
Computers weniger als 75 Ohm beträgt, bringen Sie
diesen Schalter in die Stellung "75 Ω".
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
