Installation et raccordements
Français
Installation et raccordements

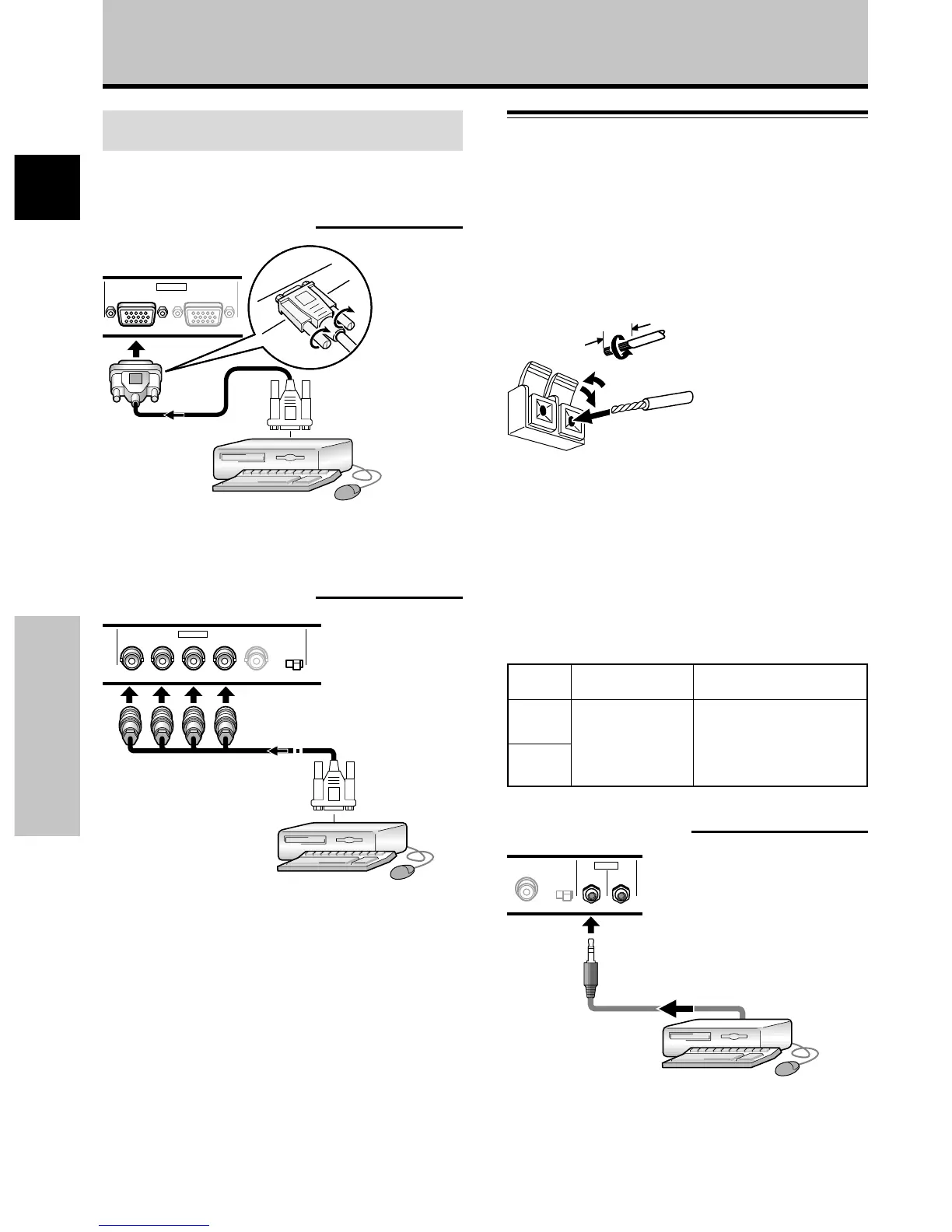

Raccordement d’une source analogique RVB
fournissant des signaux composites de synchronisation
Utilisez cette solution si l’appareil fournit un signal de
synchronisation verticale placé au-dessus du signal de
synchronisation horizontale.
Pour le raccordement à INPUT1
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
Pour le raccordement à INPUT2
GBRHDVD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
Si vous utilisez la prise INPUT2, placez le sélecteur
d’impédance de manière à adapter l’appareil à
l’impédance de sortie du signal de synchronisation.
Si l'impédance de sortie du signal de synchronisation de
l'ordinateur est inférieure à 75 Ohms, placez ce sélecteur
sur la position 75 Ω.
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
Remarques
÷
Si vous utilisez le signal de synchronisation composite, ne branchez
rien sur la prise VD. Dans le cas contraire, l’image peut être déformée.
÷ Certains appareils Macintosh
®
fournissent les signaux G ON
SYNC et de synchronisation composite. En ce cas, effectuez le
raccordement sur G ON SYNC (Voir page 13).
Raccordements audio
Avant tout raccordement veillez à ce que les appareils
soient tous deux hors tension.
Raccordement des enceintes
Cet écran à plasma est doté de prises de sortie pour
enceintes acoustiques (non fournies) qui ont été
spécialement conçues pour fonctionner avec l’écran.
Avant d’effectuer un raccordement, reportez-vous aux
illustrations.
Remarque
Veillez à ne pas inverser les polarités (+) et (–) soit au niveau des
enceintes, soit au niveau de l’écran à plasma. Si les polarités sont
inversées, les sons manquent de naturel et de puissance dans
les graves.
Raccordements aux entrées audio de cet écran à
plasma
Cet écran à plasma est doté de deux entrées audio et
d’une sortie audio. Le tableau qui suit donne pour chaque
entrée vidéo les entrées audio correspondantes.
Torsadez les
brins mis à nu.
Soulevez la languette
puis introduisez le
conducteur. Abaissez la
languette pour
maintenir le conducteur
en place.
INPUT1
INPUT2
Prises d’entrée
audio
Sortie son
Mini-fiche stéréo
(G/D)
Les sons provenant de l’entrée
vidéo choisie sont présents sur
• Bornes SPEAKER
• les mini-prises stéréo (G/D).
Entrée
vidéo
Raccordement audio pour un appareil (ordinateur)
relié à INPUT 1 ou INPUT 2
VD
Ô
75 2.2
Ω kΩ
INPUT
(INPUT1/2)
OUTPUT
AUDIO
L’entrée audio sur les
prises AUDIO INPUT
(mini-prise stéréo) est
possible pour l’appareil relié soit à INPUT1 soit à INPUT2.
Les sons sont présents sur les prises AUDIO OUTPUT
(mini-prise stéréo) ou les bornes SPEAKER, selon l’entrée
vidéo choisie.
