13
Fr
Installation et raccordements
Français
Installation et raccordements

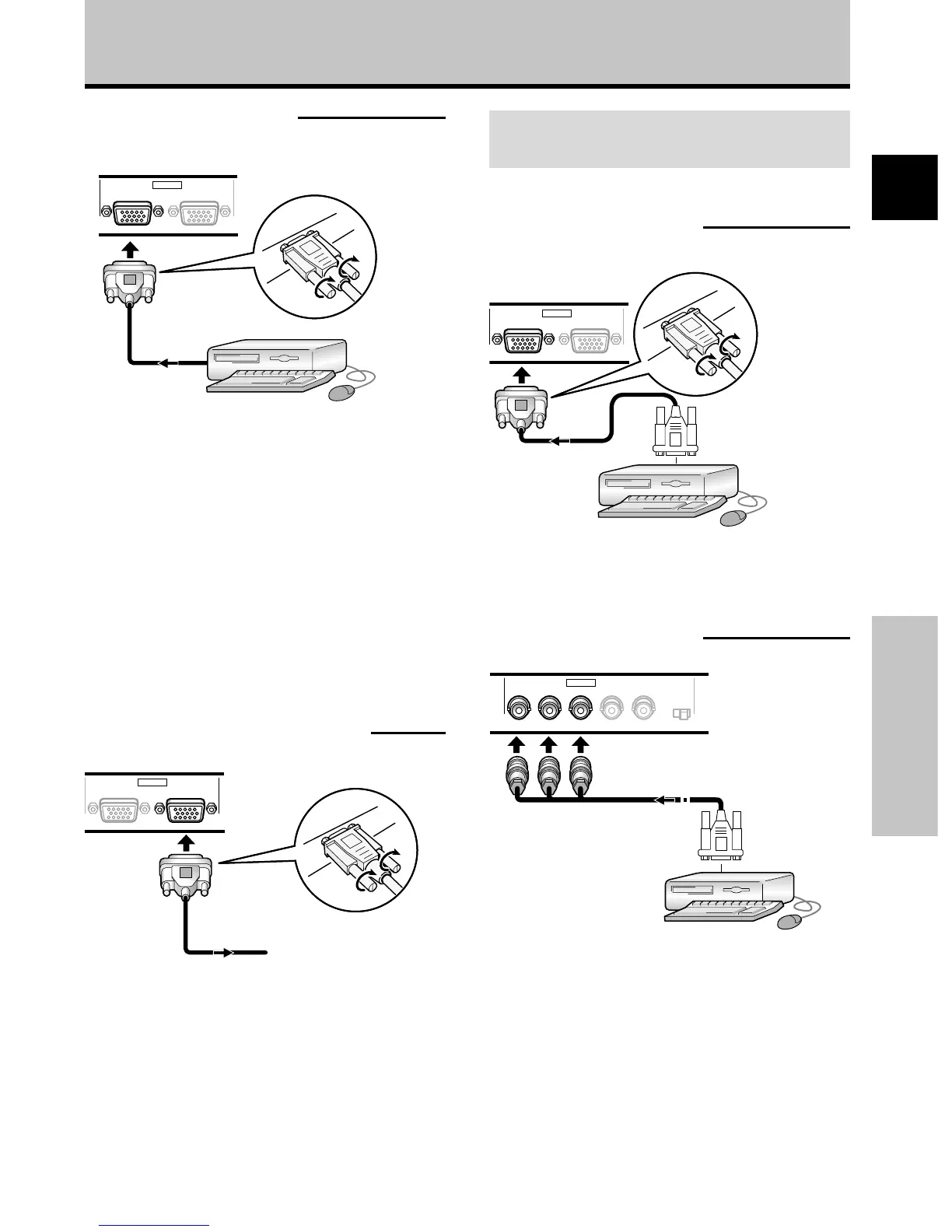

Pour le raccordement à INPUT1
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Branchez le câble entre la prise d’entrée de l’écran à
plasma et la prise de sortie de l’ordinateur personnel.
Serrez soigneusement les vis des connecteurs à chaque
extrémité du câble.
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
Remarque
Selon le type de l’ordinateur, un adaptateur (fourni avec
l’ordinateur ou vendu séparément) peut être nécessaire pour
effectuer le raccordement ci-dessus.
Veuillez consulter le mode d’emploi de l’ordinateur ou le
revendeur.
Pour le raccordement à OUTPUT (INPUT1)
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Cet écran à plasma est prévu pour que le signal vidéo
puisse être appliqu à un moniteur ou un autre appareil à
partir de la prise OUTPUT (INPUT1).
Remarque
Le signal vidéo n’est pas présent sur la prise OUTPUT (INPUT1)
lorsque l’écran à plasma est hors tension ou en veille.
Vers un moniteur extérieur.
Raccordement d’une source analogique RVB
fournissant le signal de synchronisation sur le
vert (G ON SYNC)
Raccordement d’une source analogique RVB fournissant
le signal de synchronisation sur le vert (G ON SYNC)
Pour le raccordement à INPUT1
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
Pour le raccordement à INPUT2
GBRHD VD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
Remarque
Si vous utilisez G ON SYNC, ne branchez rien sur les prises VD
ou HD. Dans le cas contraire, l’image peut être déformée.
