12
Fr
Installation et raccordements
Français

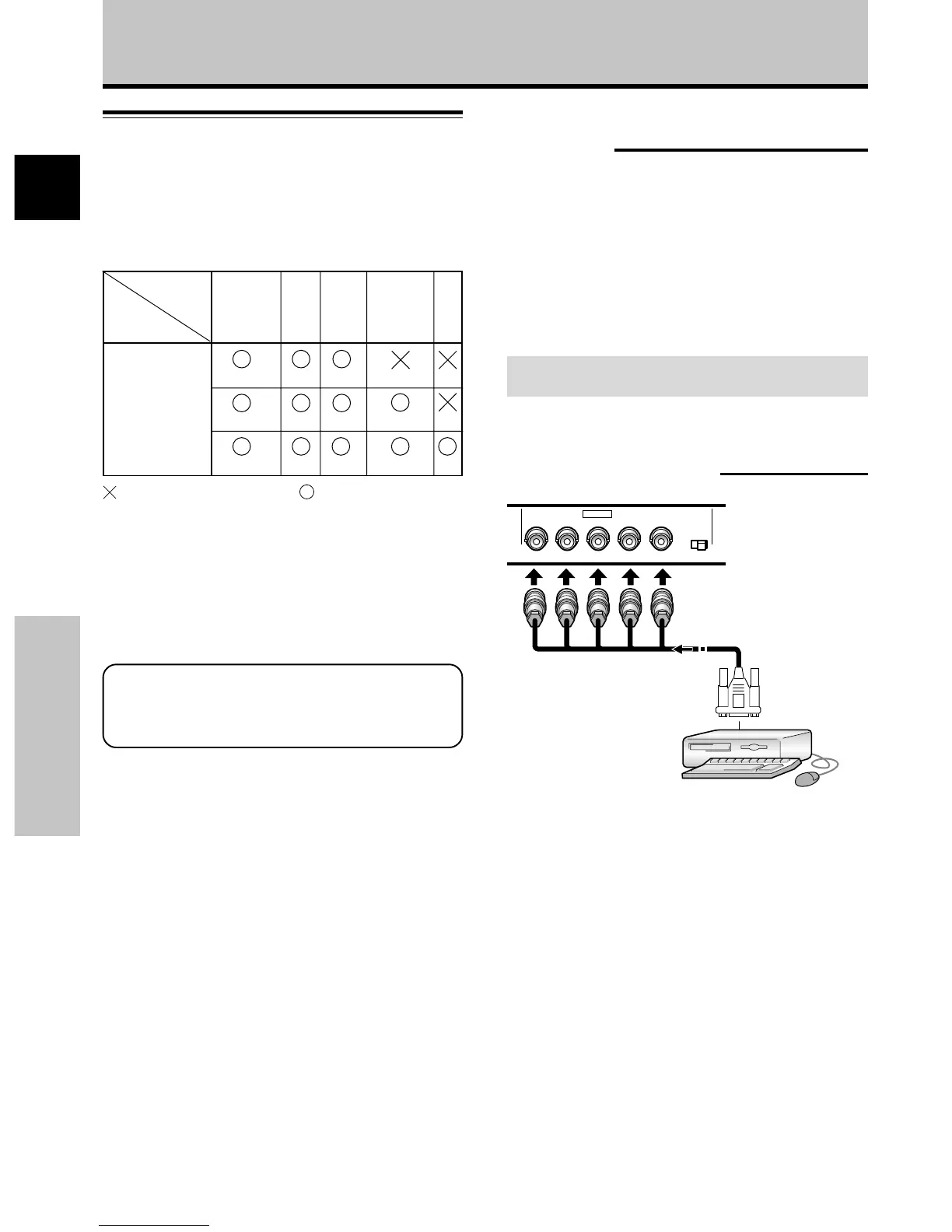

Raccordements de INPUT1 et INPUT2
Les prises INPUT1 et INPUT2 permettent le
raccordement de l’écran à un ordinateur. Ces connexions
étant réalisées, ajustez les paramètres de l’écran en
fonction du signal de sortie de l’ordinateur. Pour ces
réglages, reportez-vous aux pages 17 et 18.
: Ne reliez rien sur cette prise. : Reliez cette prise.
Remarque
Les appareils compatibles avec INPUT1 sont également
compatibles avec INPUT2.
INPUT1 est compatible Microsoft Plug & Play (VESA DDC 1/2B).
Pour le raccordement à INPUT1, veuillez vous reporter au
supplément 2, page 37.
Pour connaître les formats d’image et les signaux
d’entrée pour lesquels INPUT1 et INPUT2 sont
compatibles, reportez-vous au supplément 1 (pages 35
et 36).
Prise
INPUT2
[ON SYNC]
GBR
[H/V SYNC]
HD VD
Ordinateur
personnel (PC)
avec sortie RVB
G ON SYNC
R
RG
GBR
B
B
VD
H/V SYNC
HD
Installation et raccordements
Source
extérieure
Raccordement à un ordinateur
personnel
La méthode de raccordement dépend du type de
l’ordinateur. Avant d’effectuer les raccordements, veuillez
lire attentivement le mode d’emploi de l’ordinateur.
Avant tout raccordement veillez à ce que l’écran à plasma
et l’ordinateur soient tous deux hors tension.
Pour les signaux d’entrée PC et les tailles d’écran avec
lesquelles cet appareil est compatible, reportez-vous au
supplément 1 (pages 35 et 36).
Raccordement d’une source analogique RVB
avec signaux de synchronisation séparés
Utilisez cette possibilité si la source RVB peut fournir 5
signaux séparés: vert, bleu, rouge, synchronisation
horizontale et synchronisation verticale.
Pour le raccordement à INPUT2
GBRHDVD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
Si vous utilisez la prise INPUT2, placez le sélecteur
d’impédance de manière à adapter l’appareil à
l’impédance de sortie du signal de synchronisation.
Si l'impédance de sortie du signal de synchronisation de
l'ordinateur est inférieure à 75 Ohms, placez ce sélecteur
sur la position 75 Ω.
Un réglage général à l’aide des menus affichés sur l’écran
est nécessaire après raccordement. Reportez-vous aux
pages 17 à 18.
