14
Ge
Installation und Anschl
üsse
Deutsch
Installation und Anschlüsse

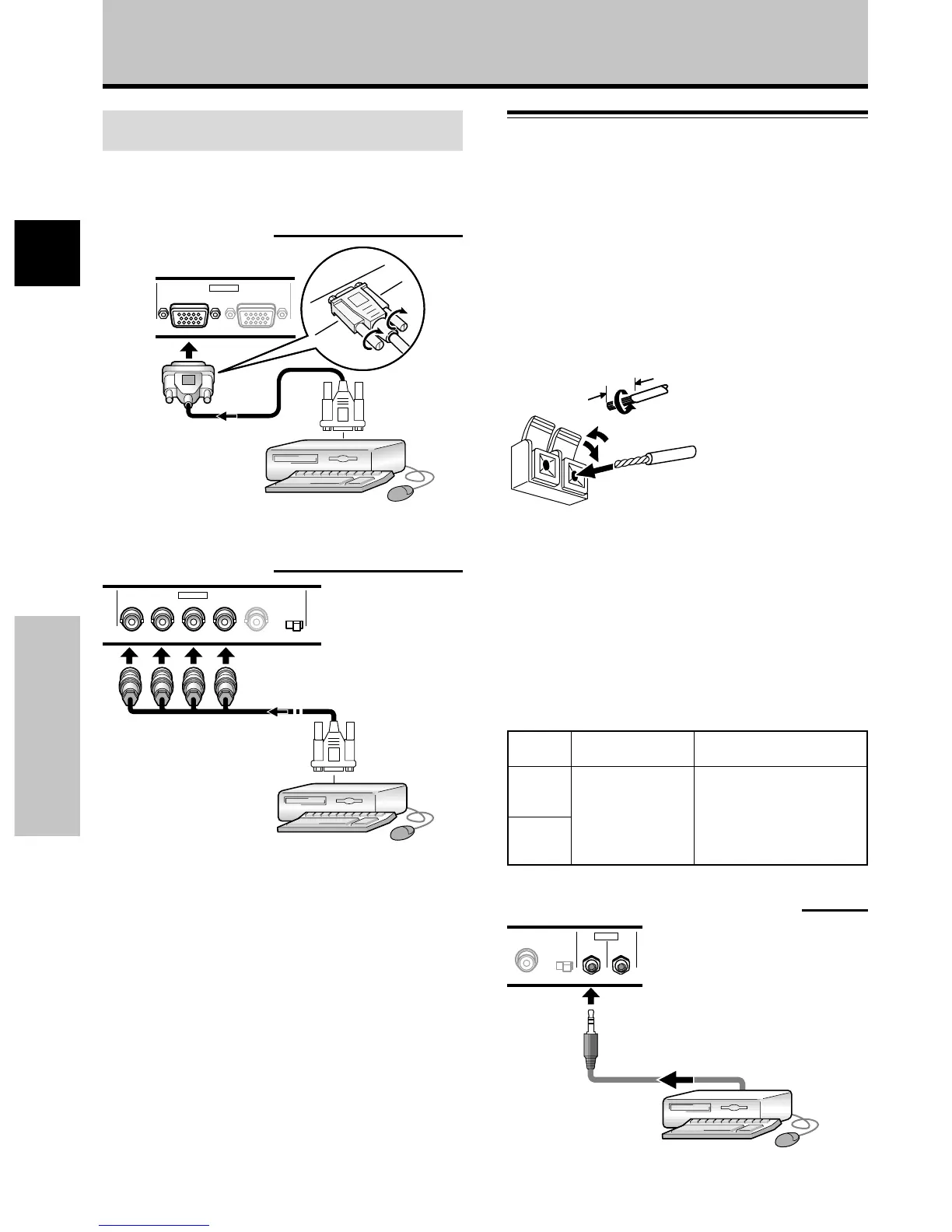

Anschluss einer analogen RGB-Signalquelle mit
zusammengesetztem Synchronsignal
Nachstehend wird der Anschluss für einen
Personalcomputer gezeigt, in dessen Ausgangssignal das
vertikale Synchronsignal dem horizontalen Synchronsignal
überlagert ist.
Bei Anschluss an INPUT1
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
Bei Anschluss an INPUT2
GBRHDVD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
Bei Anschluss an INPUT2 muss die Einstellung des
Wahlschalters für Synchronsignal-Impedanz der
Ausgangsimpedanz des Synchronsignals des
angeschlossenen Personalcomputers angepasst werden.
Wenn die Ausgangsimpedanz des Synchronsignals des
Computers weniger als 75 Ohm beträgt, bringen Sie
diesen Schalter in die Stellung "75 Ω".
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
Hinweise
÷ Wenn ein Anschluss für ein zusammengesetztes
Synchronsignal hergestellt worden ist, darf kein Anschluss an
der VD-Buchse vorgenommen werden. Anderenfalls wird das
Bild u.U. nicht einwandfrei angezeigt.
÷ Bestimmte Modelle des Macintosh
®
geben sowohl ein G ON
SYNC- als auch ein zusammengesetztes Synchronsignal aus.
Bei Verwendung eines derartigen Modells stellen Sie den auf
der vorigen Seite gezeigten G ON SYNC-Anschluss her.
INPUT1
INPUT2
Audio-
Eingangsbuchsen
Tonsignalausgabe
Stereo-Minibuchse
(L/R)
Der Ton der gewählten Video-
Eingangsquelle liegt an den
folgenden Buchsen an:
• SPEAKER-Klemmen
• Stereo-Minibuchsen (L/R)
Audio-Anschlüsse
Vergewissern Sie sich, dass die Stromzufuhr der Audio-
Komponente und der MAIN POWER-Schalter des Plasma-
Displays ausgeschaltet sind, bevor Sie irgendwelche
Anschlüsse herstellen.
Anschließen der Lautsprecher
Dieses Plasma-Display verfügt über
Lautsprecherklemmen zum Anschließen des speziell für
dieses Gerät konzipierten Lautsprechersystems (separat
erhältlich). Bitte beziehen Sie sich auf die nachstehenden
Abbildungen, wenn Sie Anschlüsse an den
Lautsprecherklemmen herstellen.
Video-
Eingang
Die blanken
Drahtlitzen
verdrillen.
Den Klemmenhebel
öffnen und das blanke
Kabelende in das Loch
einführen. Dann den
Klemmenhebel fest
schließen, um das Kabel
zu sichern.
Hinweis
Achten Sie beim Anschließen der Lautsprecherkabel auf korrekte
Polarität (+ und –) der Lautsprecherklemmen am Plasma-Display
und an den Lautsprechern. Wenn die Polarität vertauscht wird,
wirkt der Klang unnatürlich, und die Bässe fehlen.
Anschlüsse an den Audio-Eingangsbuchsen des
Plasma-Displays
Dieses Plasma-Display verfügt über zwei Audio-Eingangs-
buchsen und eine Audio-Ausgangsbuchse. Aus der
nachstehenden Tabelle ist ersichtlich, welche Audio-
Eingangsbuchsen den Video-Eingängen zugeordnet sind.
Audio-Anschluss für ein an INPUT1 oder INPUT2
angeschlossenes Gerät (Personalcomputer)
VD
Ô
75 2.2
Ω kΩ
INPUT
(INPUT1/2)
OUTPUT
AUDIO
