15
Fr
Installation et raccordements
Français

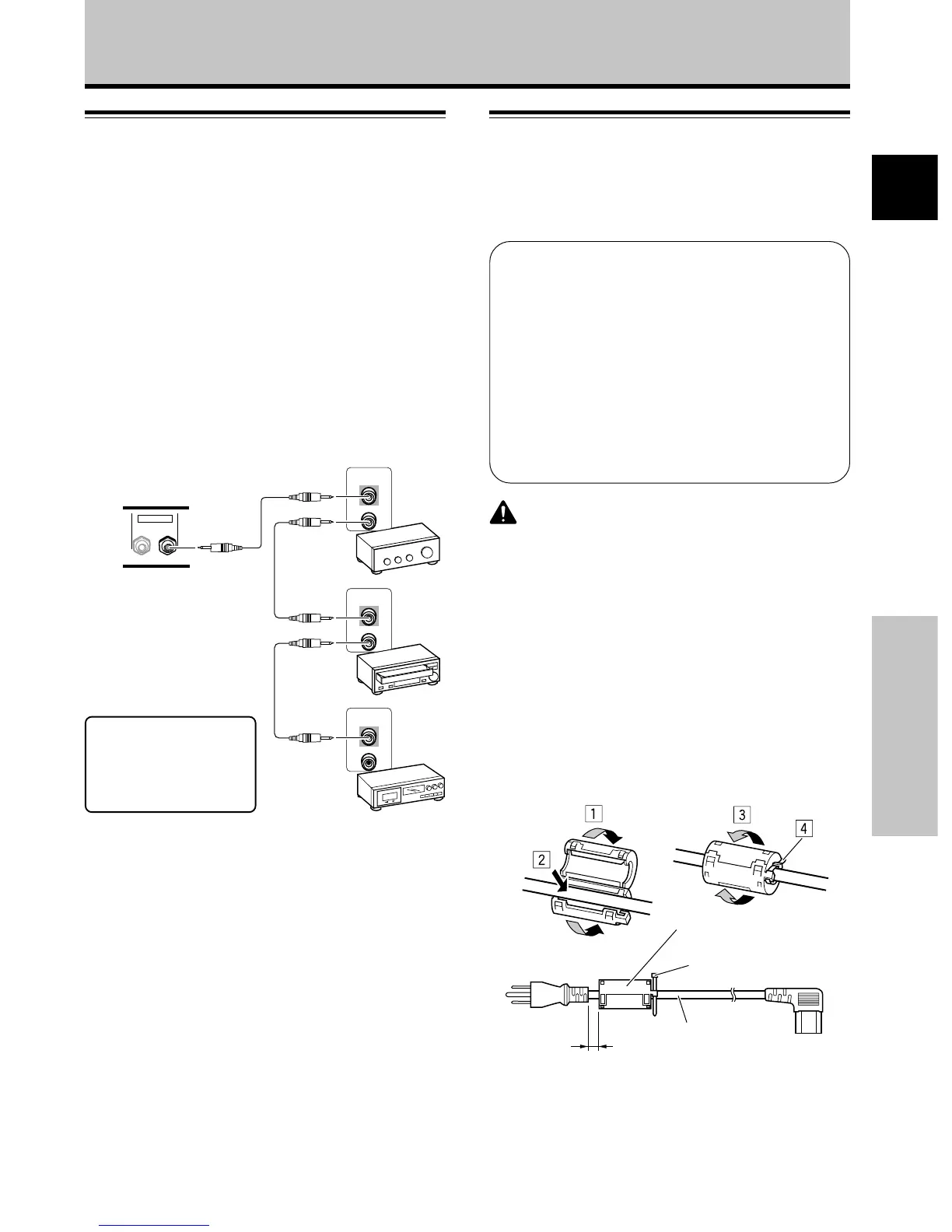

Raccordement du cordon de
commande densemble
Après avoir relié le cordon de commande densemble, à
dautres appareils PIONEER portant la marque Î, le
fonctionnement de ces appareils peut être commandé à
distance à partir du boîtier de télécommande fourni.
Lorsquun appareil est relié à l’écran à plasma par
lintermédiaire de la prise CONTROL IN, le capteur de
télécommande de lappareil en question devient
insensible aux signaux de télécommande. Vous devez
donc diriger le boîtier de télécommande vers le capteur
de télécommande de l’écran à plasma.
Remarques
÷ Avant tout raccordement veillez à ce que les appareils
soient hors tension.
÷ Effectuez tous les raccordements ordinaires puis les
raccordements du cordon de commande densemble.
CONTROL
IN
OUT
CONTROL
IN
OUT
CONTROL
IN
OUT
IN OUT
CONTROL
Installation et raccordements
Les cordons de
commande (non fournis)
sont prévus pour des
signaux monophoniques,
et sont munis de mini-
fiches (sans résistance).
Appareil
Raccordement du cordon
dalimentation
Connectez le cordon dalimentation après que la
connexion de tous les appareils est terminée.
Caractéristique du cordon dalimentation du
PDP-503MXE / PDP-433MXE
Cordon ........................... Aire transversale 3 x 1,0 mm
2
(Conformément à CEE 13)
Connecteur ................................................. 10 A, 250 V
(Conformément à EN60320, feuille C13)
Fiche .......................À usage international (10 A, 250 V)
Exemple:
R.U. : Fiche UK 13 A avec un fusible de 13 A
(Conformément à BS1363)
Europe : 10A/16A 250V (Conformément à CEE
7,1 V)
ATTENTION
÷ Alimentez l’écran à plasma à partir de la tension prescrite
(100 - 240 Volts CA, 50/60 Hz); tout autre tension peut
provoquer un incendie ou une secousse électrique.
÷ L’écran à plasma doit être alimenté par un cordon à deux
conducteurs plus un conducteur de masse. Veillez à ce que la
prise possède une broche de mise à la terre et quelle soit
convenablement câblée. En cas dutilisation dun adaptateur, le
conducteur de masse doit tout de même être relié à la terre.
Fixation du noyau du ferrite
Pour éviter les parasites, fixez le noyau en ferrite fourni
comme accessoire sur le bout à fiche du cordon
dalimentation, comme indiqué sur lillustration ci-
dessous. Utilisez lattache de câble fournie pour éviter un
glissement du noyau en ferrite sur le câble.
Noyau en ferrite
Attache de câble
Cordon dalimentation
À la prise
secteur
Le plus près possible
À la prise
AC INLET
