Installation und Anschlüsse

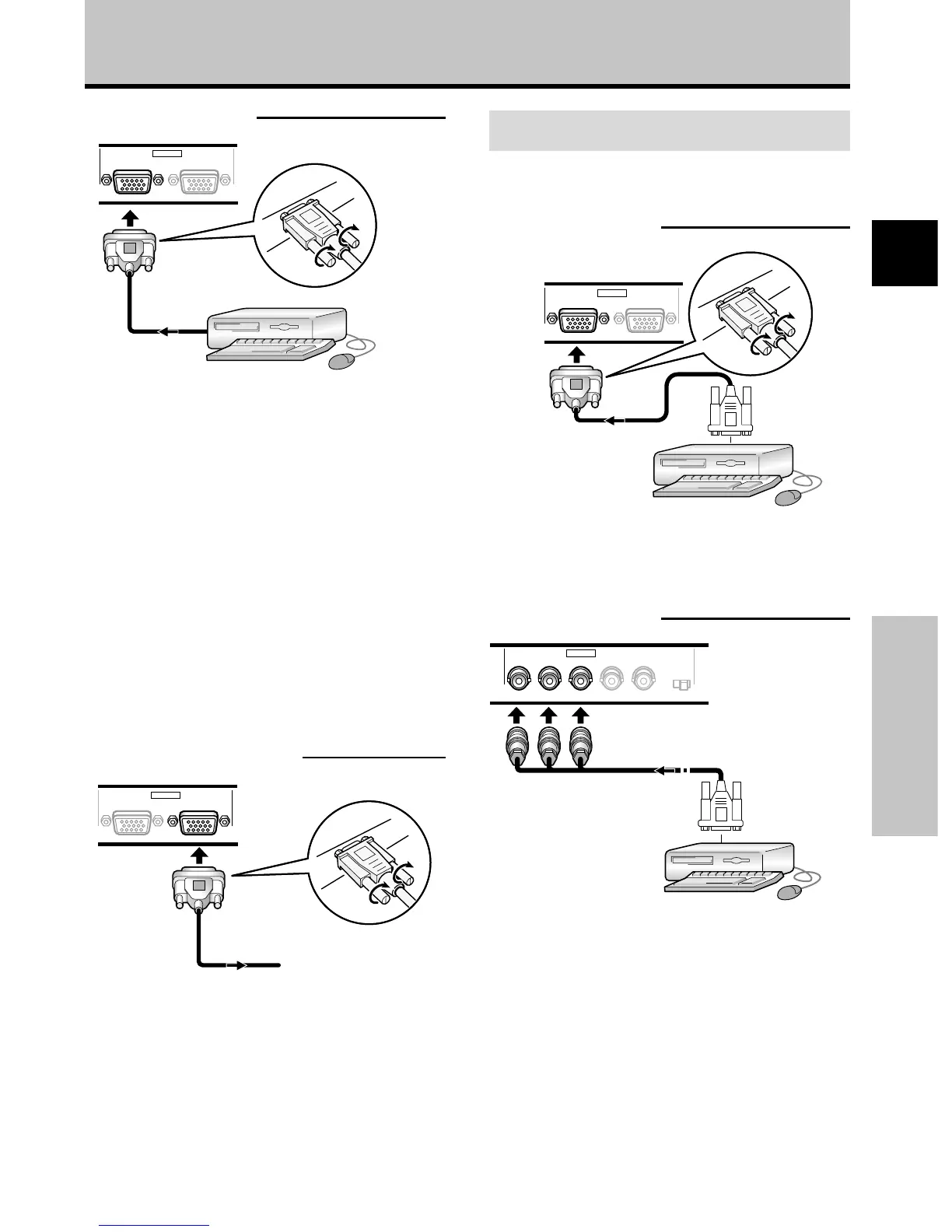

Bei Anschluss an INPUT1
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Richten Sie die Steckverbinder beim Anschließen des
Kabels korrekt auf die Eingangsbuchse am Plasma-
Display und auf die Ausgangsbuchse am
Personalcomputer aus.
Ziehen Sie die Schrauben an, um die Steckverbinder in
den Buchsen zu sichern.
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
Hinweis
Je nach Ausführung der Ausgangsbuchse am anzuschließenden
Personalcomputer ist u.U. der Gebrauch eines Wandlersteckers
oder Adapters usw. erforderlich, der entweder zum Lieferumfang
des Computers gehört oder separat im Fachhandel erhältlich ist.
Einzelheiten hierzu sind der Bedienungsanleitung Ihres
Computers zu entnehmen, oder Sie können sich an den PC-
Hersteller bzw. an Ihren Computer-Fachhändler wenden.
Anschluss an OUTPUT (INPUT1)
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
Bei diesem Plasma-Display besteht die Möglichkeit, das
Videosignal von der Buchse OUTPUT (INPUT1) an einen
externen Monitor oder ein anderes Gerät auszugeben.
Hinweis
Wenn der MAIN POWER-Schalter des Plasma-Displays
ausgeschaltet ist oder sich dieses im Bereitschaftszustand
befindet, wird das Videosignal nicht von der Buchse OUTPUT
(INPUT1) ausgegeben.
An externen Monitor
Anschluss einer analogen G ON SYNC RGB-
Signalquelle
Nachstehend wird der G ON SYNC-Anschluss für einen
Personalcomputer gezeigt, in dessen Ausgangssignal das
Synchronsignal dem Grün-Signal überlagert ist.
Bei Anschluss an INPUT1
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
Bei Anschluss an INPUT2
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
17 und 18.
Hinweis
Wenn ein G ON SYNC-Anschluss hergestellt worden ist, dürfen
keine Anschlüsse an der VD- oder der HD-Buchse vorgenommen
werden. Anderenfalls wird das Bild u.U. nicht einwandfrei
angezeigt.
GBRHD VD
(ON SYNC) (H/V SYNC)
Ô
75 2.2
Ω kΩ
INPUT2
ANALOG RGB (ANALOG RGB)
INPUT1
OUTPUT
