Pioneer PDP-507XD User Manual

72
Fr
Annexe
14

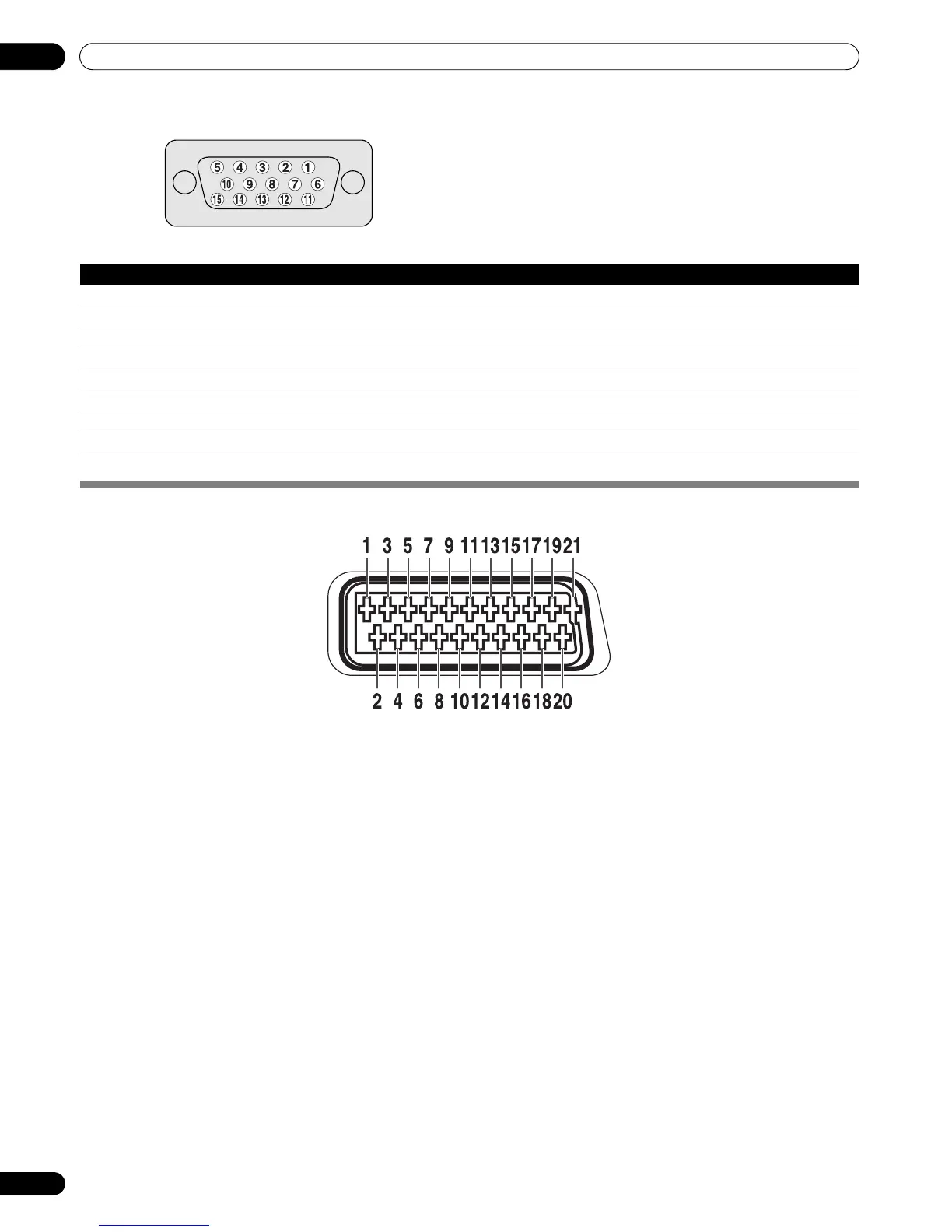

Brochage du connecteur mini D-sub à 15 broches
Brochage de la prise péritel
Divers appareils audio et vidéo peuvent être connectés grâce aux prises péritel.
Prise péritel (INPUT 1)
1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée pour le Rouge
2. Entrée audio droite 9. Masse pour le Vert 16. Commande Rouge/Vert/Bleu
3. Sortie audio gauche 10. Non utilisée 17. Masse pour la sortie vidéo
4. Masse commune pour audio 11. Entrée pour le Vert 18. Masse pour l'entrée vidéo
5. Masse pour le Bleu 12. Non utilisée 19. Sortie vidéo
6. Entrée audio gauche 13. Masse pour le Rouge 20. Entrée vidéo
7. Entrée pour le Bleu 14.
Masse pour la commande Rouge/Vert/Bleu 21. Blindage de la prise
Prise péritel (INPUT 2)
1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée chrominance pour S-Vidéo
2. Entrée audio droite 9. Masse 16. Non utilisée
3. Sortie audio gauche 10. Commande de la liaison AV 17. Masse pour la sortie vidéo
4. Masse commune pour audio 11. Non utilisée 18.
Masse pour l'entrée vidéo/l'entrée S-Vidéo
5. Masse 12. Non utilisée 19. Sortie vidéo
6. Entrée audio gauche 13. Masse 20. Entrée vidéo/entrée S-Vidéo
7. Non utilisée 14. Masse 21.Blindage de la prise
Prise péritel (INPUT 3)
1. Sortie audio droite 8. Commande audio-vidéo 15. Entrée pour le Rouge/
2. Entrée audio droite 9. Masse pour le Vert Entrée chrominance pour S-Vidéo
3. Sortie audio gauche 10. Commande de la liaison AV 16. Commande Rouge/Vert/Bleu
4. Masse commune pour audio 11. Entrée pour le Vert 17. Masse pour la sortie vidéo
5. Masse pour le Bleu 12. Non utilisée 18.
Masse pour l'entrée vidéo/l'entrée S-Vidéo
6. Entrée audio gauche 13. Masse pour le Rouge 19. Sortie vidéo
7. Entrée pour le Bleu 14.
Masse pour la commande Rouge/Vert/Bleu 20. Entrée vidéo/entrée S-Vidéo
21.Blindage de la prise
(Vue de face)
N° de broche Nom du signal N° de broche Nom du signal
1R 9+5V
2 G 10 GND (Masse)
3 B 11 Non connectée
4 Non connectée 12 SDA
5 Non connectée 13 HD
6 GND (Masse) 14 VD
7 GND (Masse) 15 SCL
8 GND (Masse)

Pioneer PDP-507XD Specifications

General

Comb filter	3D
Aspect ratio	16:9
Product color	Black
Noise reduction	Yes
Display diagonal	50 \
Display brightness	1100 cd/m²
Display resolution	1365 x 768 pixels
Display technology	Plasma
Viewable size diagonal	1270 mm
Contrast ratio (typical)	4000:1
