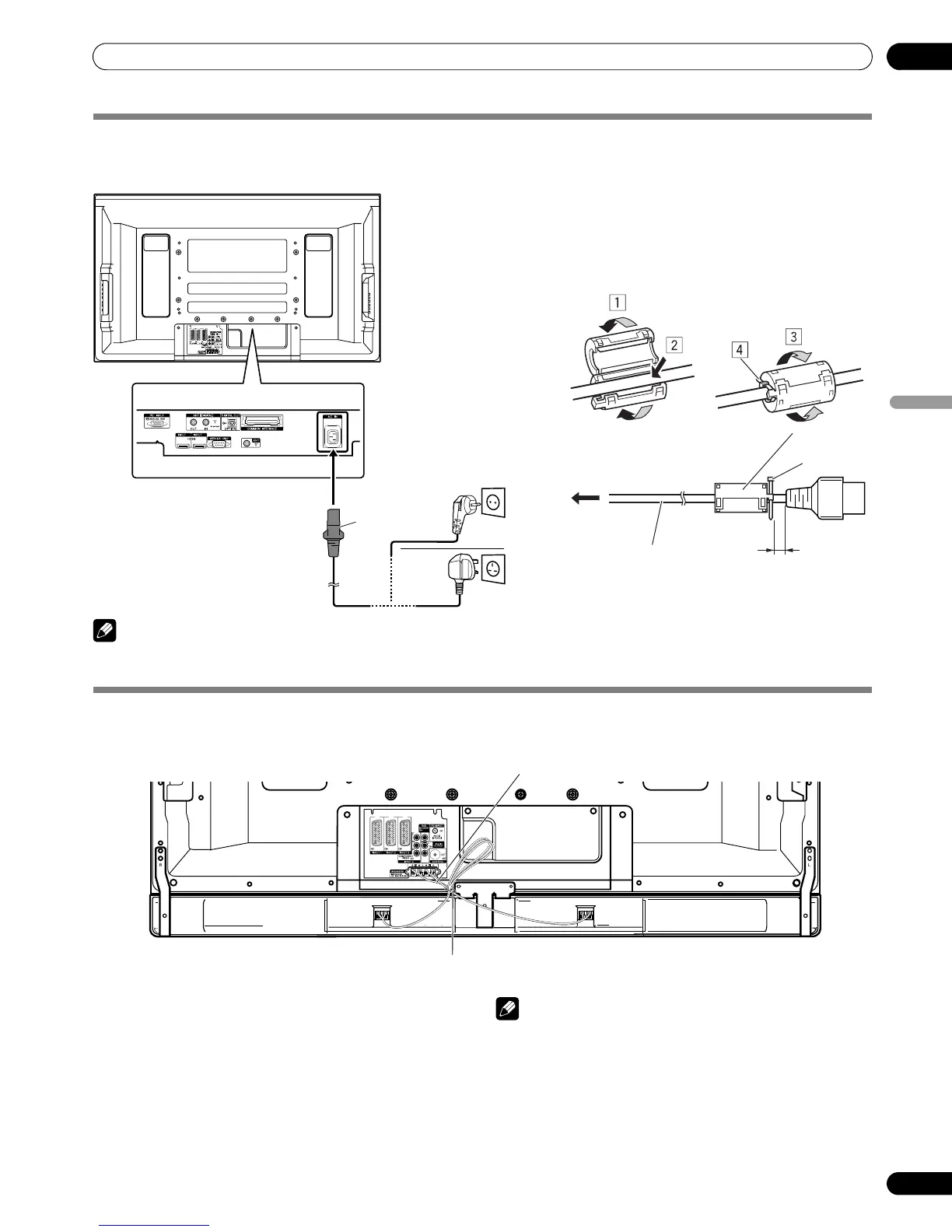

Anschließen des Netzkabels
Plasma-Fernseher (Rückansicht)
HINWEIS
• Ziehen Sie das Netzkabel aus der Steckdose und trennen Sie es vom Plasma-Fernseher, wenn das System voraussichtlich
längere Zeit nicht benutzt wird.
Verlegen von Kabeln
HINWEIS
• Verwenden Sie die mitgelieferten Kugelbänder nach Bedarf.
• Zur ordentlichen Verlegung bündeln Sie die
Lautsprecherkabel so, dass sie keinem Druck oder Zug
ausgesetzt sind.
3
4
Europa außer UK
und Irland
UK und Irland
Anbringen des Ferritkerns
Um Störungen zu vermeiden, bringen Sie den mitgelieferten
Ferritkern wie abgebildet am Steckerende des Netzkabels
an. Verwenden Sie den mitgelieferten Kabelbinder, um den
Ferritkern gegen Verrutschen am Kabel zu sichern.
AC Netzkabel
An Netzsteckdose
An AC IN
Möglichst nahe
Kabelbinder
Ferritkern
Netzkabel
Rückansicht
Kugelband
Lautsprecherkabel
Wenn der Lautsprecher unter dem Plasma-Fernseher-Panel installiert wird (z.B. PDP-507XD)
