Pioneer PDP-507XD User Manual

20
Ge
Vorbereitungen
05

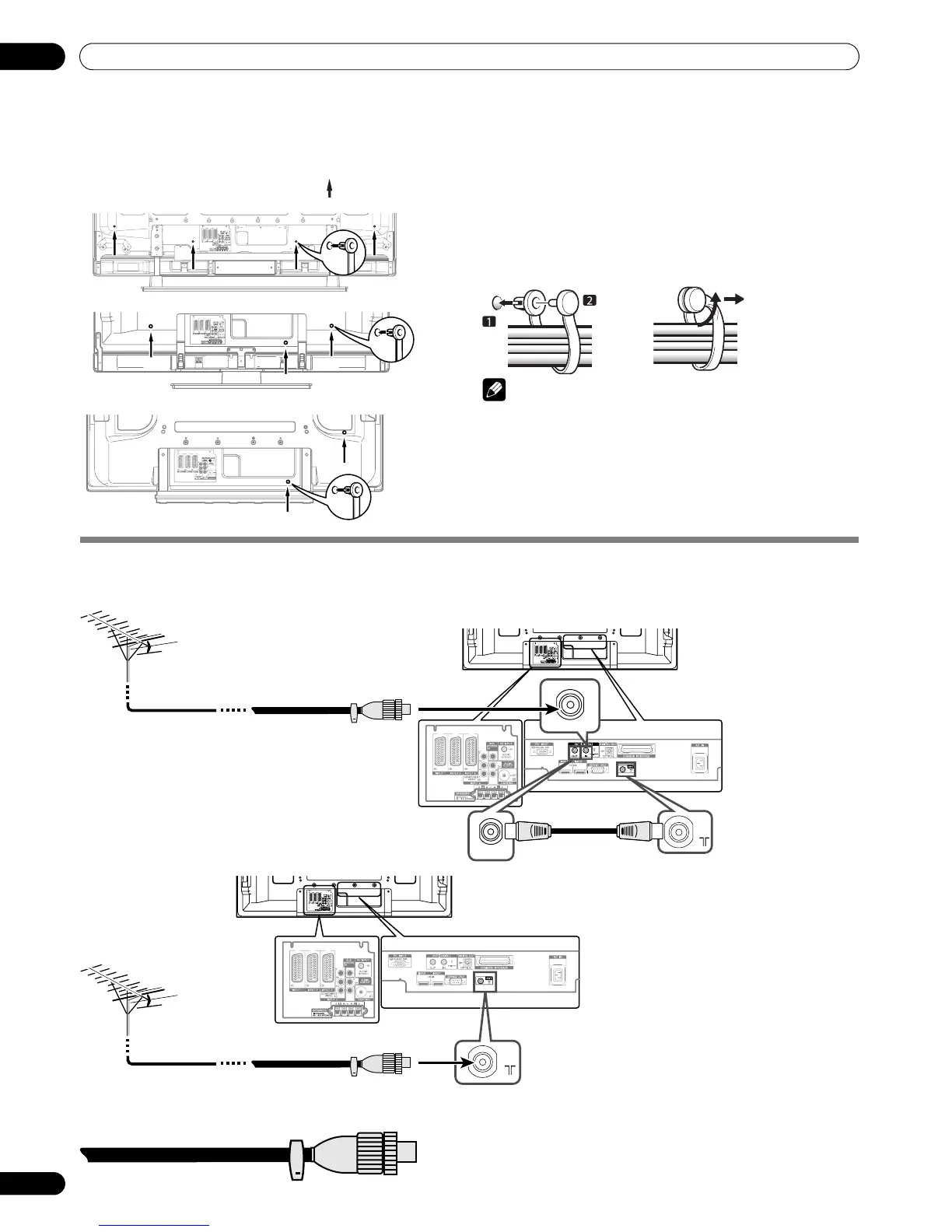

Anbringen der Schnellverschlussklemmen an der
Haupteinheit
Bringen Sie die Schnellverschlussklemmen unter Verwendung
jeder der gewünschten 4 Öffnungen (50 Zoll: 3 Öffnungen; 42
Zoll: 2 Öffnungen), die nachstehend mit markiert sind, an.
für PDP-607XD
für PDP-507XD
für PDP-427XD
Anbringen und Abnehmen der Schnellverschlussklemmen
Setzen Sie zum Arretieren der Klemme [1] in eine geeignete
Öffnung an der Rückseite des Plasma-Fernsehers ein und
bringen Sie [2] in der Rückseite von [1] zum Einschnappen.
Schnellverschlussklemmen lassen sich nicht wieder ohne
weiteres lösen, nachdem sie einmal angebracht worden sind.
Bringen Sie sie daher bedachtsam an.
Drehen Sie die Klemme mit einer Zange um 90° und ziehen Sie
sie nach außen. Die Klemme kann im Laufe der Zeit altern und
beschädigt werden, wenn sie abgenommen wird. Achten Sie
darauf, dass Verbindungskabel keinerlei Belastung ausgesetzt
werden.
HINWEIS
• Verwenden Sie die mitgelieferten
Schnellverschlussklemmen nach Bedarf.
Anschließen einer Antenne
Für die Anzeige eines klaren Bilds empfiehlt sich der Anschluss einer Außenantenne. Nachstehend finden Sie eine kurze
Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.
Antennenkabel (im Fachhandel erhältlich)
3
4
OUT
IN
3
4
Standard-DIN45325-Stecker (IEC169-2)
Handelsübliches 75-Ohm-Koaxialkabel
(rund) (im Fachhandel erhältlich)
• Zum Wiedergeben von sowohl analogen als auch digitalen
Programmen verbinden Sie die ANT OUT-Buchse (Durchschleifsignal)
über das Antennenkabel mit der ANT-Buchse (Analogeingang).
• Wenn die Einstellung “Spannungsversorgung” aktiviert ist, verwenden
Sie eine Zimmerantenne mit Signalverstärker (5 V, 30 mA).
• Zur Wiedergabe von ausschließlich analogen Programmen
schließen Sie das 75-Ohm-Koaxialkabel (Fachhandel) an die
ANT-Buchse (Analogeingang) an.
Falls Ihre Außenantenne mit einem 75-Ohm-Koaxialkabel mit standardmäßige
m
DIN45325-Stecker (IEC169-2) ausgestattet ist, schließen Sie diesen an die
Antenneneingangsbuchse an der Rückseite des Plasma-Fernsehers an.

Pioneer PDP-507XD Specifications

General

Comb filter	3D
Aspect ratio	16:9
Product color	Black
Noise reduction	Yes
Display diagonal	50 \
Display brightness	1100 cd/m²
Display resolution	1365 x 768 pixels
Display technology	Plasma
Viewable size diagonal	1270 mm
Contrast ratio (typical)	4000:1
