Pioneer PDP-507XD User Manual

72
Ge
Anhang
14

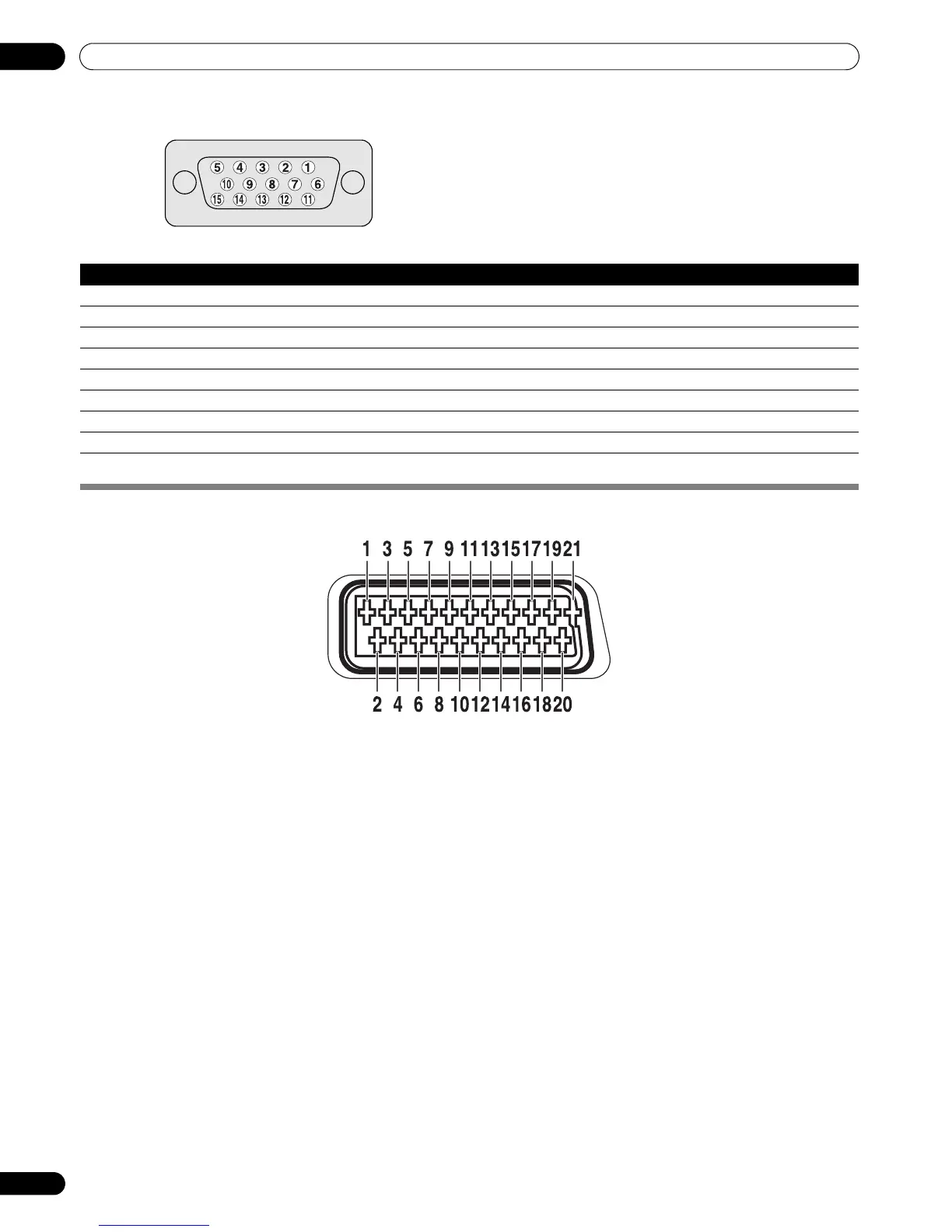

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse
SCART-Anschlussbelegung
Verschiedene Audio- und Video-Geräte können über die SCART-Anschlüsse mit dem System verbunden werden.
SCART (INPUT 1)
1. Ausgang Audio, rechts 8. Audio-Video-Steuerung 15. Eingang Rot
2. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
3. Ausgang Audio, links 10. Nicht belegt 17. Erde für Ausgang Video
4. Gemeinsame Erde für Audio 11. Eingang Grün 18. Erde für Eingang Video
5. Erde für Blau 12. Nicht belegt 19. Ausgang Video
6. Eingang Audio, links 13. Erde für Rot 20. Eingang Video
7. Eingang Blau 14. Erde für Steuerung Rot/Grün/Blau 21. Steckerabschirmung
SCART (INPUT 2)
1. Ausgang Audio, rechts 8. Audio-Video-Steuerung 15. Eingang Chroma S-Video
2. Eingang Audio, rechts 9. Erde 16. Nicht belegt
3. Ausgang Audio, links 10. AV Link-Steuerung 17. Erde für Ausgang Video
4. Gemeinsame Erde für Audio 11. Nicht belegt 18.
Erde für Eingang Video/Eingang S-Video
5. Erde 12. Nicht belegt 19. Ausgang Video
6. Eingang Audio, links 13. Erde 20. Eingang Video/Eingang S-Video
7. Nicht belegt 14. Erde 21. Steckerabschirmung
SCART (INPUT 3)
1. Ausgang Audio, rechts 8. Audio-Video-Steuerung 15.
Eingang Rot/Eingang Chroma S-Video
2. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
3. Ausgang Audio, links 10. AV Link-Steuerung 17. Erde für Ausgang Video
4. Gemeinsame Erde für Audio 11. Eingang Grün 18.
Erde für Eingang Video/Eingang S-Video
5. Erde für Blau 12. Nicht belegt 19. Ausgang Video
6. Eingang Audio, links 13. Erde für Rot 20. Eingang Video/Eingang S-Video
7. Eingang Blau 14. Erde für Steuerung Rot/Grün/Blau 21. Steckerabschirmung
(Vorderansicht)
Pin-Nr. Signalbezeichnung Pin-Nr. Signalbezeichnung
1R 9+5V
2 G 10 GND (Erde)
3 B 11 Nicht belegt
4 Nicht belegt 12 SDA
5 Nicht belegt 13 HD
6 GND (Erde) 14 VD
7 GND (Erde) 15 SCL
8 GND (Erde)

Pioneer PDP-507XD Specifications

General

Comb filter	3D
Aspect ratio	16:9
Product color	Black
Noise reduction	Yes
Display diagonal	50 \
Display brightness	1100 cd/m²
Display resolution	1365 x 768 pixels
Display technology	Plasma
Viewable size diagonal	1270 mm
Contrast ratio (typical)	4000:1
