20
Fr
Préparation
05

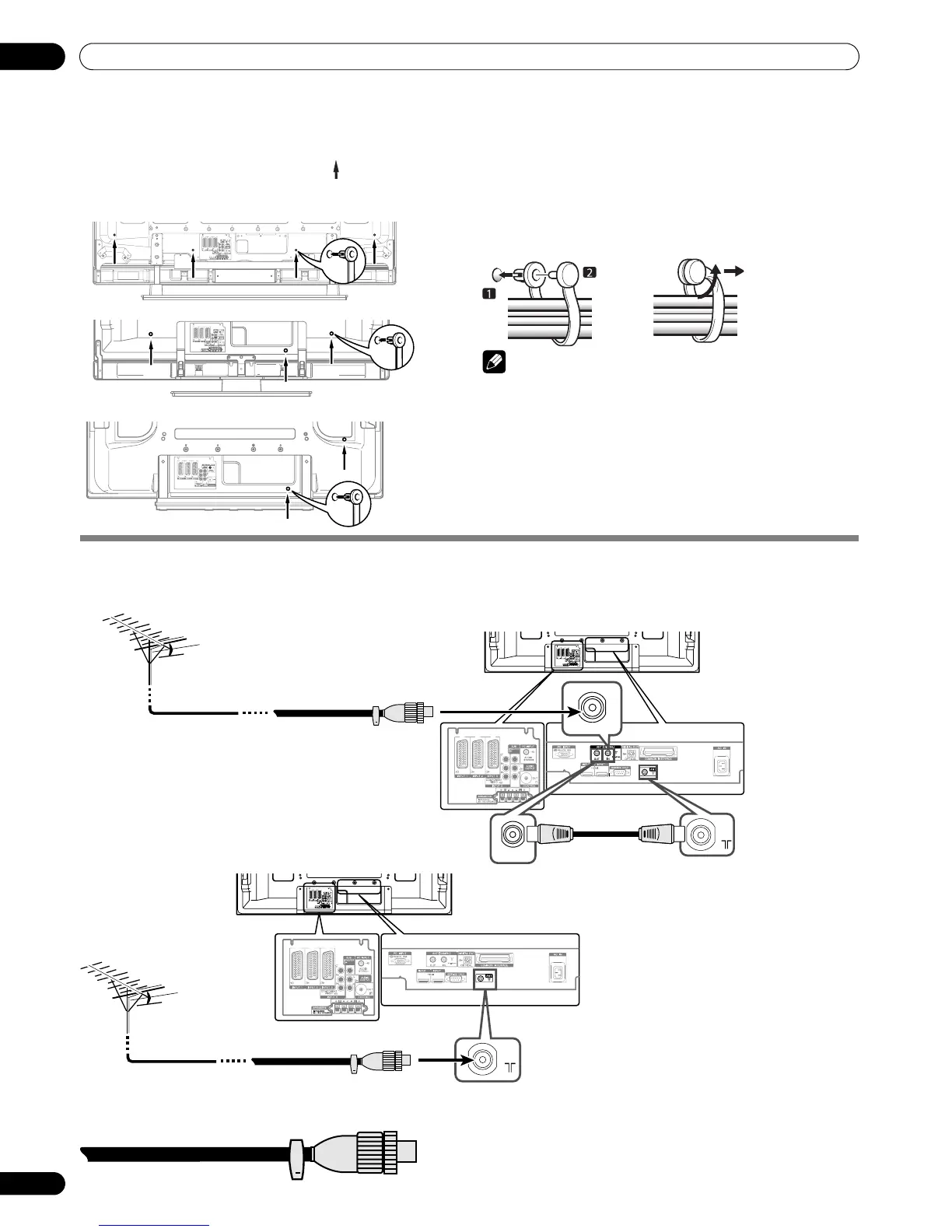

Fixation des colliers rapides à l’appareil
Fixez les colliers rapides en utilisant les perçages que vous
préférez parmi les 4 disponibles (50 pouces, 3 perçages: 42
pouces, 2 perçages) repérés par la flèche sur l'illustration ci-
dessous; cela, en fonction du cheminement prévu pour les
câbles.
pour PDP-607XD
pour PDP-507XD
pour PDP-427XD
Pose et dépose des colliers rapides
Introduisez la partie [1] dans le trou convenable, à l'arrière du
téléviseur à plasma, puis engagez la partie [2]dans la partie [1]
pour assurer la fermeture du collier. Les colliers rapides sont
conçus pour être difficiles à déposer une fois qu’ils sont en
place et fermés. Effectuez leur pose avec soin.
Utilisez une paire de pinces pour tourner le collier de 90º puis
tirez vers l’extérieur. Le collier peut se détériorer avec le temps
et être endommagé au cours de sa dépose. Faites attention de
ne pas tendre les câbles de connexion.
REMARQUE
• Utilisez les colliers à œil fournis comme nécessaire.
Connexion à une antenne
Pour bénéficier d’une image de meilleure qualité, utilisez une antenne extérieure. Voici de brèves explications sur la connexion
d’un câble coaxial.
Câble d’antenne (disponible dans le commerce)
3
4
OUT
IN
3
4
Fiche DIN45325 standard (IEC169-2)
Câble coaxial 75 ohms (câble à section
circulaire) (disponible dans le commerce)
• Pour regarder à la fois des émissions analogiques et numériques,
connectez le câble d’antenne à la prise ANT OUT (sortie directe
d’antenne) et à la prise ANT (entrée analogique).
• Si le réglage “Alimentation antenne” est actif, utilisez une antenne
intérieure dotée d’un amplificateur de signal, 5 V 30 mA.
• Pour ne regarder que des émissions analogiques,
connectez le câble coaxial 75 ohms (disponible dans le
commerce) à la prise ANT (entrée analogique).
Si lantenne extérieure est équipée dun câble coaxial 75 ohms muni dune
fiche DIN45325 standard (IEC169-2), branchez cette fiche à la prise
dantenne qui se trouve au dos du téléviseur à plasma.
