15
Ge
Teilebezeichnungen
04
Deutsch
1 Anschluss PC INPUT (ANALOG RGB)
2 Antennenausgang ANT OUT (Durchschleifsignal)
3 Antenneneingang ANT IN (für DTV)
•Ausgang für Spannungsversorgung
4 Anschluss DIGITAL OUT (OPTICAL)
5 COMMON INTERFACE-Schacht
•Für ein CA-Modul mit Smart-Card
6 Anschluss AC IN (Netzeingang)
7 Anschlüsse INPUT 3/INPUT 4 (HDMI)
8 RS-232C-Anschluss (bei Werksvoreinstellung
verwendet)
9 Antenneneingang ANT
10 Anschluss INPUT 1 (SCART)
11 Anschluss INPUT 2 (SCART)
12 Anschluss INPUT 3 (SCART)
13 Anschlusse INPUT 2 (COMPONENT VIDEO: Y, P B , P R )
14 Anschluss SUB WOOFER OUTPUT
15 Anschlüsse AUDIO OUTPUT
16 Anschluss PC INPUT (AUDIO)
17 Anschluss CONTROL OUT
6
8
9
7
10
12
11
13
5
1
TIMERON STANDBY
POWER
4
3
2

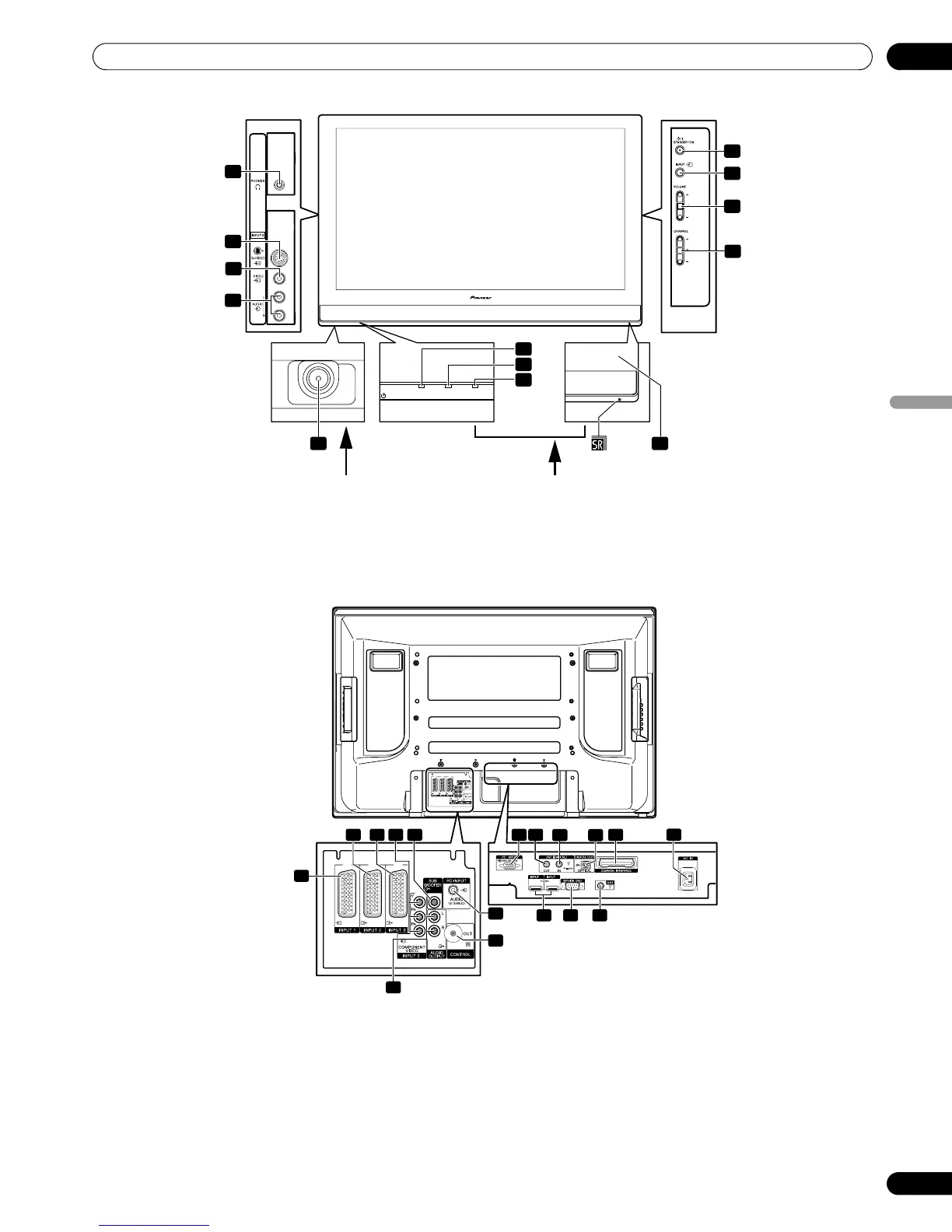

Vorderansicht
(PDP-427XD)
Von der Unterseite des Displays gesehen
Von der Vorderseite des Displays gesehen
1 Taste POWER
2
Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige TIMER
5 Fernbedienungssensor
(Seitenansicht)
6 Taste STANDBY/ON
7
Taste INPUT
8
Tasten VOLUME +/–
9 Tasten CHANNEL +/–
10 Ausgang PHONES
11 Anschluss INPUT 5 (S-VIDEO)
12 Anschluss INPUT 5 (VIDEO)
13 Anschlüsse INPUT 5 (AUDIO)
3
4
1
3
87
6
9
17
16
10
14
12 13
11
15
4
5
2
Rückansicht
(PDP-427XD)
(Anschlüsse an der Oberkante des Fachs)
