Nomenclature
04
Français
Nomenclature
Téléviseur à plasma
1 Prise PC INPUT (ANALOG RGB)
2 Prise ANT OUT (Sortie directe d’antenne)
3 Prise ANT IN (Entrée d’antenne pour DTV)
•L’alimentation peut être fournie par cette prise
4 Prise DIGITAL OUT (OPTICAL)
5 Fente COMMON INTERFACE
•Pour un module CA avec une carte intelligente
6 Prise AC IN
7 Prises INPUT 3/INPUT 4 (HDMI)
8 Prise RS-232C (utilisée pour la mise au point à la
fabrique)
9 Prise d’entrée ANT (Antenne)
10 Prise INPUT 1 (SCART)
11 Prise INPUT 2 (SCART)
12 Prise INPUT 3 (SCART)
13 Prises INPUT 2 (COMPONENT VIDEO: Y, P B , P R )
14 Prise de sortie pour caisson de graves (SUB WOOFER)
15 Prises de sortie audio (AUDIO OUTPUT)
16 Prise PC INPUT (AUDIO)
17 Prise CONTROL OUT
18 Prises pour enceintes (gauche/droite) (SPEAKERS)
1
10
12
11
13
6
8
9
5
7
3
2
4

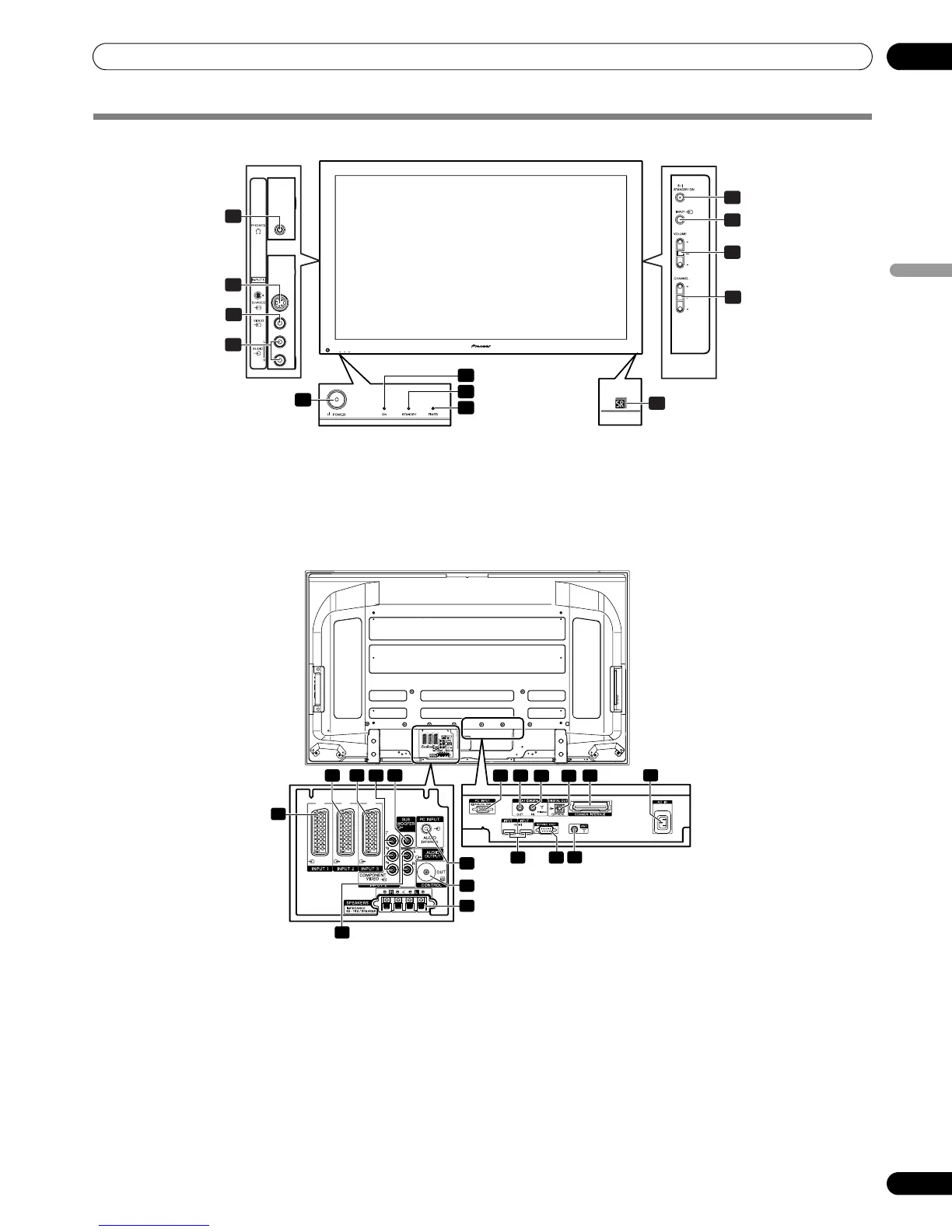

Vue de face
(PDP-607XD)
1 Touche POWER
2
Témoin POWER ON
3 Témoin STANDBY
4 Témoin TIMER
5 Capteur de télécommande
(Vue de côté)
6 Touche STANDBY/ON
7
Touche INPUT
8
Touches VOLUME +/–
9
Touches CHANNEL +/–
10
Prise de sortie PHONES
11 Prise INPUT 5 (S-VIDÉO)
12 Prise INPUT 5 (VIDÉO)
13 Prises INPUT 5 (AUDIO)
17
18
16
10
11 12 14
13
15
3
4
1 2
3
7
6
8
9
4
5
Vue de dos
(PDP-607XD)
(Prises situées sur le côté supérieur du logement)
