ESPAÑOL
38

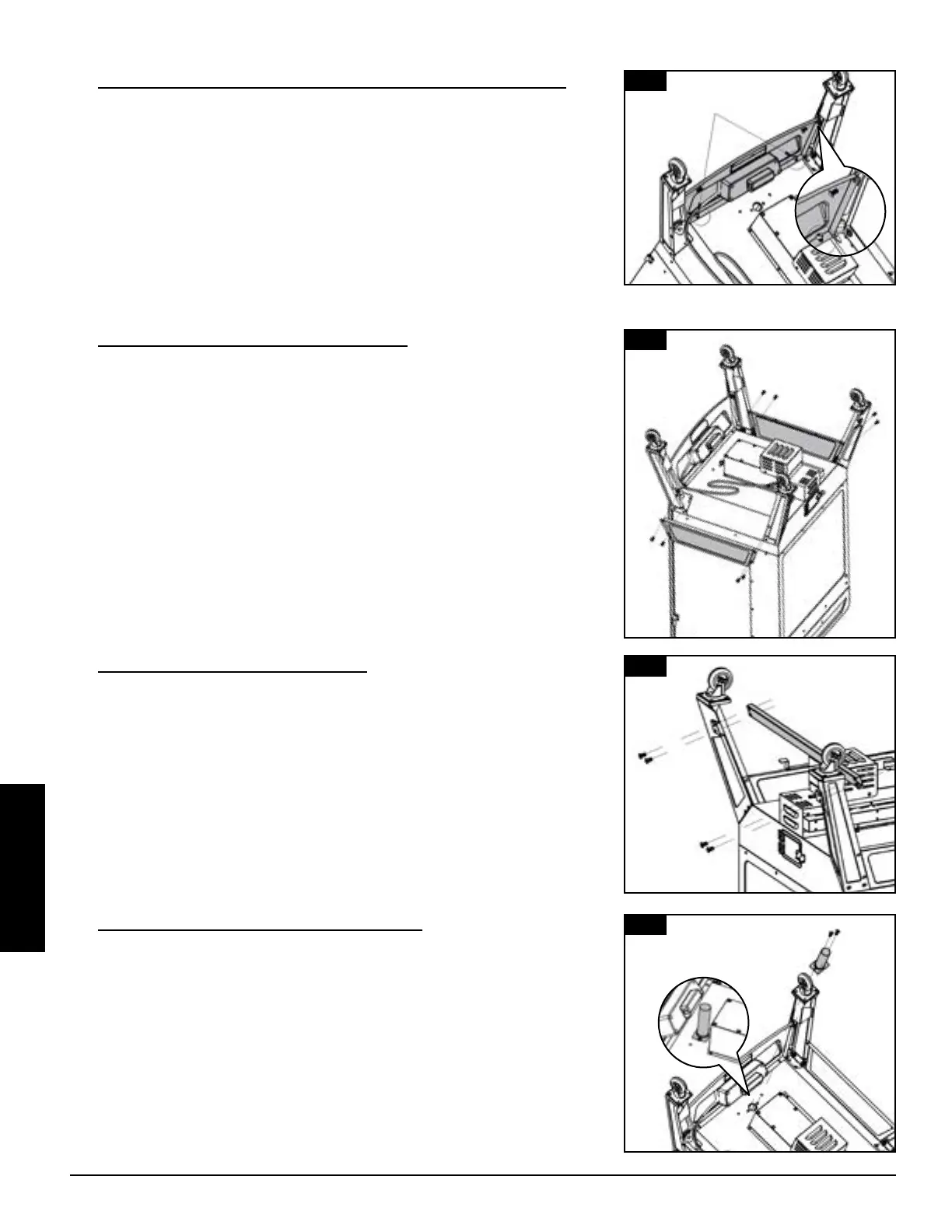

2.
Partes requeridas:
2 x Tornillos #10–24x½"
(#D)
Instalación:
• Cerca del panel de control, afloje los dos tornillos ya ensamblados que
conectan el panel frontal al gabinete principal. Consulte 2.
• Luego, usando otros dos tornillos (#D), asegure los lados del panel
frontal a las patas de soporte frontales. Una vez que los tornillos
estén apretados, vuelva a apretar los dos tornillos que se aflojaron
previamente. Consulte 2.
3.
Partes requeridas:
2 x Panel de soporte
(#10)
8 x Tornillos #10–24x½"
(#D)
Instalación:
• Instale un panel de soporte en la parte lateral de la unidad, entre una pata
de soporte frontal y una trasera. Asegure usando dos tornillos en cada
lado. Asegúrese de que la superficie plana del panel de soporte esté hacia
afuera. Repita la misma instalación para montar el otro panel de soporte.
Consulte la ilustración para ver la disposición del panel de soporte.
NOTA: el panel de soporte con dos agujeros en la parte inferior debe estar
del mismo lado de la unidad en el que el cable de alimentación sale del panel
de control (lado izquierdo). Esto es importante para los pasos posteriores.
4.
Partes requeridas:
1 x Barra de soporte
(#11)
4 x Tornillos #10–24x½"
(#D)
Instalación:
• Instale la barra de soporte en la parte posterior de la unidad, entre las
dos patas de soporte traseras. Asegure usando dos tornillos en cada
lado. Asegúrese de que la barra de soporte esté colocada en la parte
inferior del gabinete principal, volteada hacia adentro. Consulte la
ilustración para ver la disposición de la barra de soporte.
5.
Partes requeridas:
1 x Tubo de salida de grasa
(#16)
2 x Tornillos #10–24x⅓"
(#E)
Instalación:
• Monte el tubo de salida de grasa en la parte inferior del gabinete
principal usando dos tornillos.
IMPORTANTE: asegúrese de que esté bien sellado con el gabinete
principal, dado que saldrá grasa del gabinete principal, pasará por el
tubo de escape y saldrá hacia la bandeja de grasa.
3
10
10
4
11
5
16
2
2
2
