ESPAÑOL
55

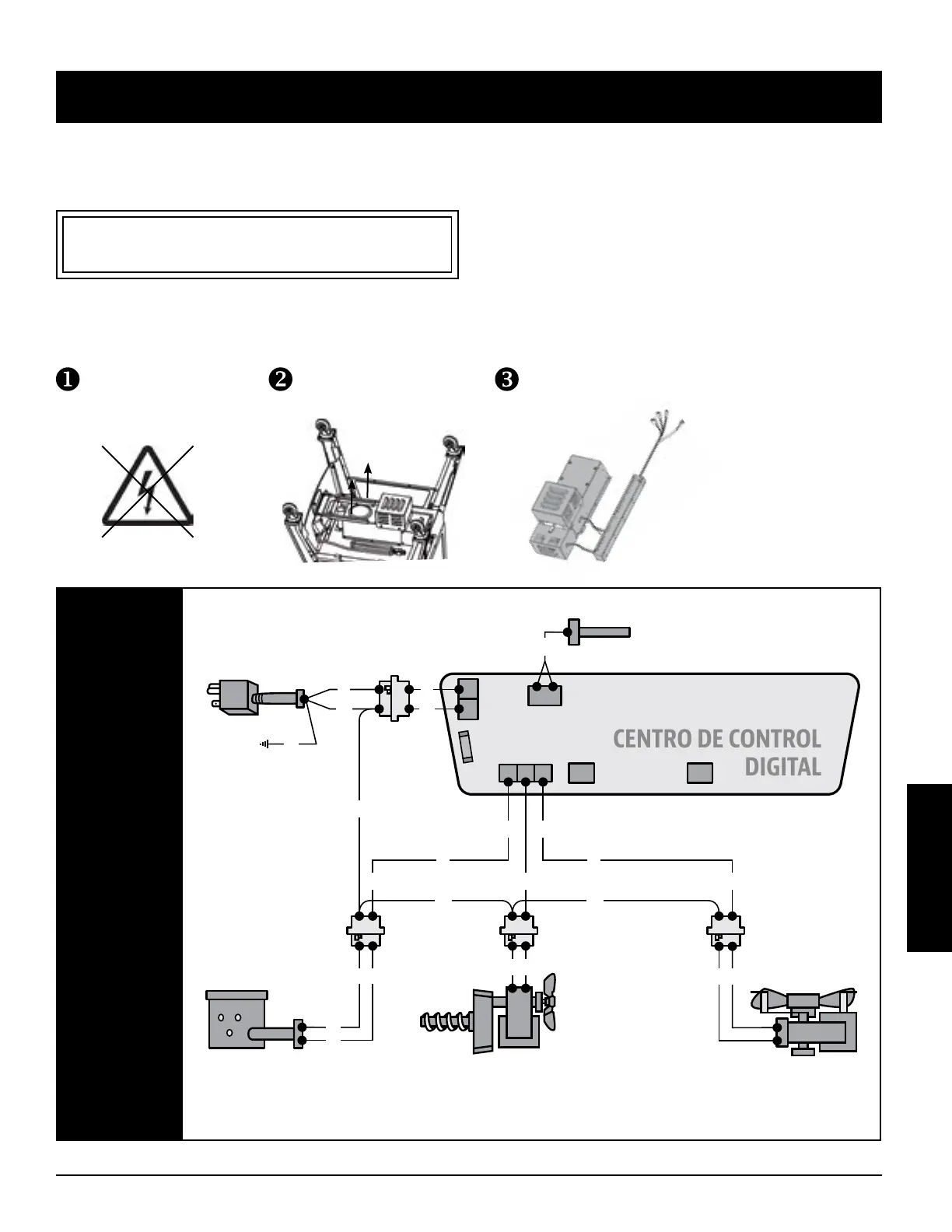

El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje
y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es
suficiente para la operación de la unidad.
PB –
REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
120V, 2.1AMP, 60HZ, 250W,
CONECTOR DE 3 CLAVIJAS CON TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de
certificación de seguridad de productos, cumplen con una tolerancia de
prueba de ± 5-10 por ciento.
RETIRE LOS DOS SOPORTES DE LA
BANDEJA DE GRASA DE LA PARTE
INFERIOR DE LA UNIDAD.
ACCEDA A LOS COMPONENTES
DE CABLEADO.
DESCONECTE LA ALIMENTACIÓN
ELÉCTRICA ANTES DE DAR
SERVICIO O HACER
MANTENIMIENTO.
CAPACIDAD DE
ENTRADA DE
COMBUSTIBLE:
1.1 KG/H
(2.4 LB/H)
ÍNDICE
W : BLANCO
Y : AMARILLO
P : PÚRPURA
R : ROJO
K : NEGRO
S : PLATEADO
P
P
R
Y
Y
YP
K
K
W
G
W
W
W
R R
WW
W
W
YY
K
W
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
VW-1, 105°C/221°F,
18-3 STANDARD CSA
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
200W, 120V, 1.6 AMP
0.375 X 5.0 PULG. / 9.5 X 127MM
CÁMARA DE
COMBUSTIÓN
VENTILADOR
120V, 60HZ, 0.45 AMP,
MONOFÁSICO
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120V, 60HZ, 0.45 AMP,
MOTOR DE 2 RPM
TIERRA
SENSOR DEL
ASADOR
CONECTORES DEL
SENSOR DEL ASADOR
FUSIBLE DE ACCIÓN
RÁPIDA 5 AMP
CENTRO DE CONTROL
DIGITAL
