ESPAÑOL
39

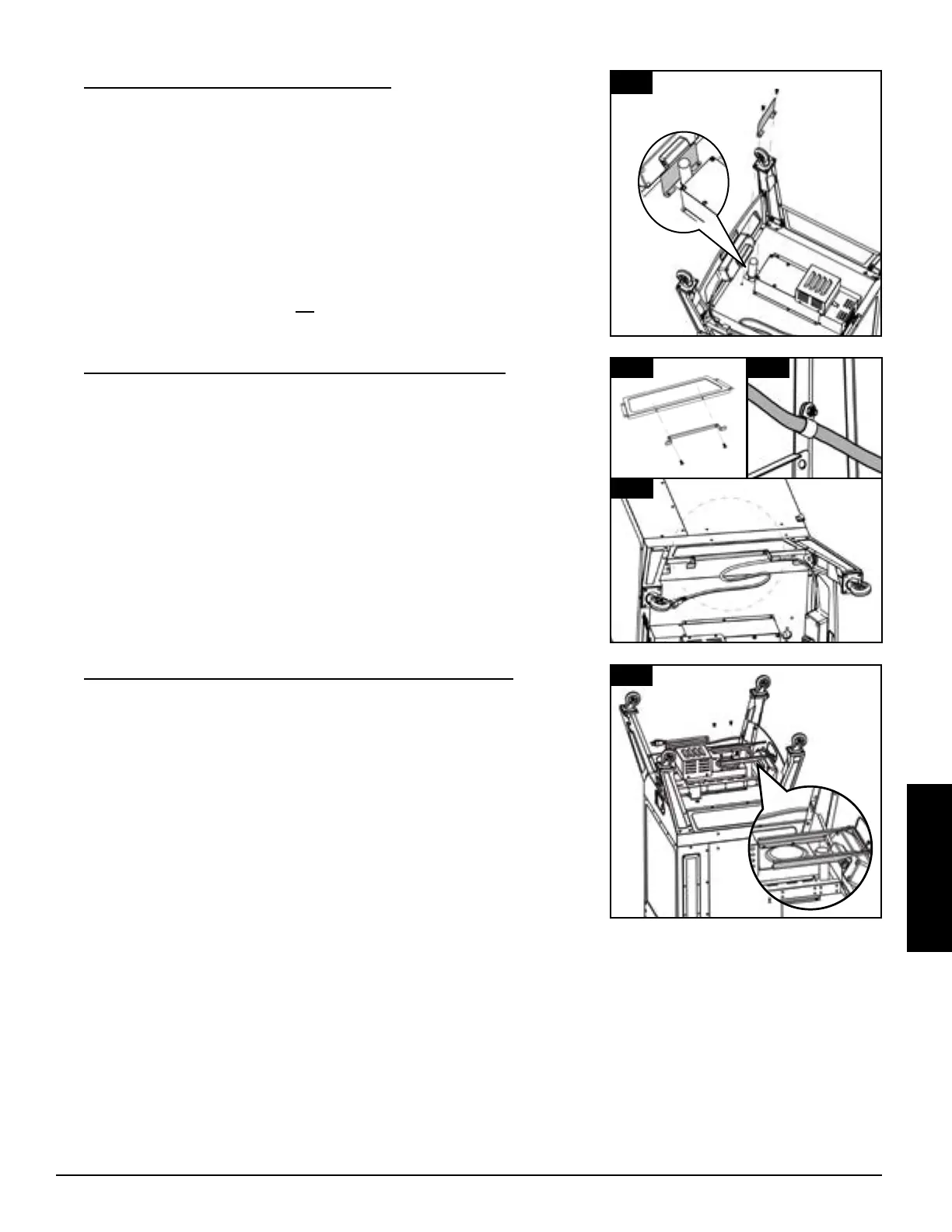

6.
Partes requeridas:
1 x Protector térmico
(#18)
2 x Tornillos #10–24x½"
(#D)
Instalación:
• Posicione el protector térmico entre el panel de control y el tubo de
salida de grasa. Asegure usando un tornillo en cada lado.
IMPORTANTE: Si esta parte no se instala correctamente, el calor o la
salpicadura del tubo de salida de grasa pueden causar daños en el
panel de control. La garantía no cubre daños a la parte trasera del
panel de control provocados por la grasa.
7.
Partes requeridas:
1 x Soporte del cable de alimentación
(#9)
2 x Tornillos #10–24x½"
(#D)
Instalación:
• Ubique los dos agujeros en la parte inferior del panel de control (lado
izquierdo). Monte el soporte del cable de alimentación en el panel de
soporte usando dos tornillos, como se muestra en 7.
• Luego, afloje la tuerca en el soporte de broche que viene montado y
pase el cable de alimentación a través del soporte de broche. Una vez
que lo haya pasado, apriete la tuerca y enrolle el cable de alimentación
alrededor del soporte hasta que use la unidad. Consulte 7, 7.
8.
Partes requeridas:
2 x Soportes de bandeja de grasa
(#17)
4 x Tornillos #10–24x½"
(#D)
Instalación:
• Asegure los soportes de las bandejas de grasa en la base de la carcasa
del barreno usando dos tornillos en cada soporte. Consulte la ilustración
para ver la colocación correcta.
NOTA: el extremo desviado de los soportes debe quedar enfrente del
panel de control.
• Apriete bien todos los tornillos en la base del carrito. Luego, voltee con
cuidado la unidad y colóquela en posición vertical, con las ruedas en la
parte inferior.
7 7
7
9
9
8
171
172
6
18
