ESPAÑOL
41

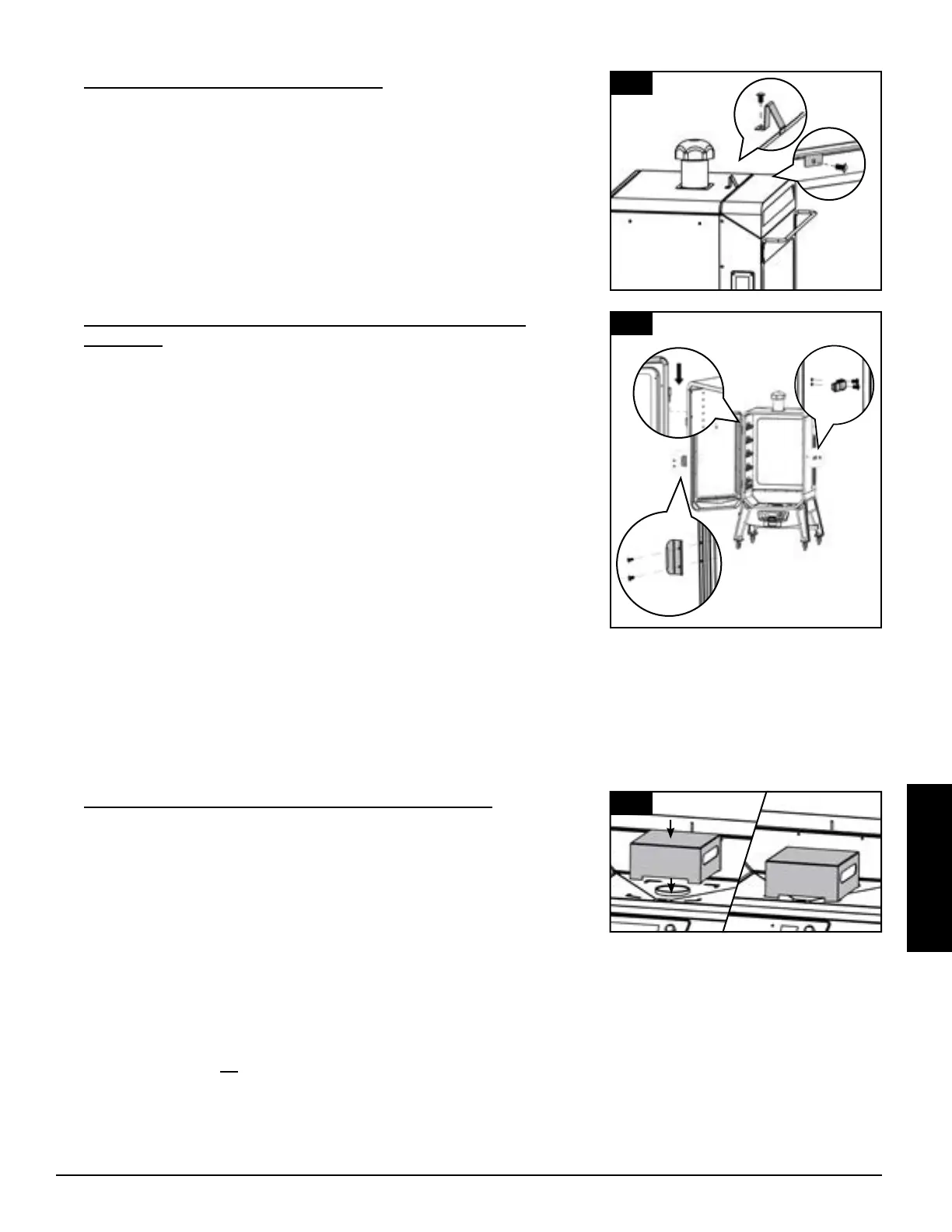

13.
Partes requeridas:
1 x Seguro de la tapa
(#5)
2 x Tornillos #10–24x½"
(#D)
Instalación:
• Instale el seguro de la tapa a la parte superior del gabinete principal
cerca de la tapa de la tolva. Use un tornillo para asegurar la parte
superior, luego abra la tapa y asegure un tornillo en el borde interior
entre las bisagras de la tapa de la tolva.
14.
Partes requeridas:
1 x Manija de la puerta del gabinete
(#7)
1 x Seguros de pestillos de la puerta del gabinete
(#8)
4 x Tornillos #10–24x½"
(#D)
Instalación:
• Primero, vuelva a instalar la puerta en el gabinete principal alineando
y asegurando ambas bisagras. Asegúrese de que la puerta del gabinete
esté montada correctamente probando que se abra y oscile con
libertad. Consulte 14.
• Monte la manija de la puerta del gabinete en la parte frontal de
dicha puerta usando dos tornillos. Consulte la dirección correcta en la
ilustración 14B.
• Monte los pestillos de la puerta del gabinete en la parte externa del
gabinete principal usando dos tornillos para cada uno. Consulte 14.
IMPORTANTE: primero ajuste y pruebe los pestillos y seguros de la
puerta del gabinete para asegurarse de que estén bien alineados y
sellados cuando se cierra la puerta. La mala alineación puede resultar
en pérdida de calor y fugas durante el uso.
15.
Partes requeridas:
1 x Supresor de llama
(#13)
1 x Bandeja de agua
(#12)
5 x Parrillas de cocción
(#1)
Instalación:
• Coloque el supresor de llamas sobre la cámara de combustión en la
parte inferior interna del gabinete principal. Para asegurarse de que
esté bien posicionado, alinee el supresor de llamas en las ranuras a lo
largo de la parte inferior del panel base. Consulte la ilustración 15.
IMPORTANTE: Las ventanas de ventilación en los lados de la caja del
supresor de llamas no deben estar hacia el frente, en dirección de la
puerta del gabinete. Esto puede causar daños al panel de control si
las llamas son demasiado grandes.
15
13
13
13
5
14
14
14
14
7
8
