poclain hydraulics MS 83 - Page 71

POCLAIN HYDRAULICS
71 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

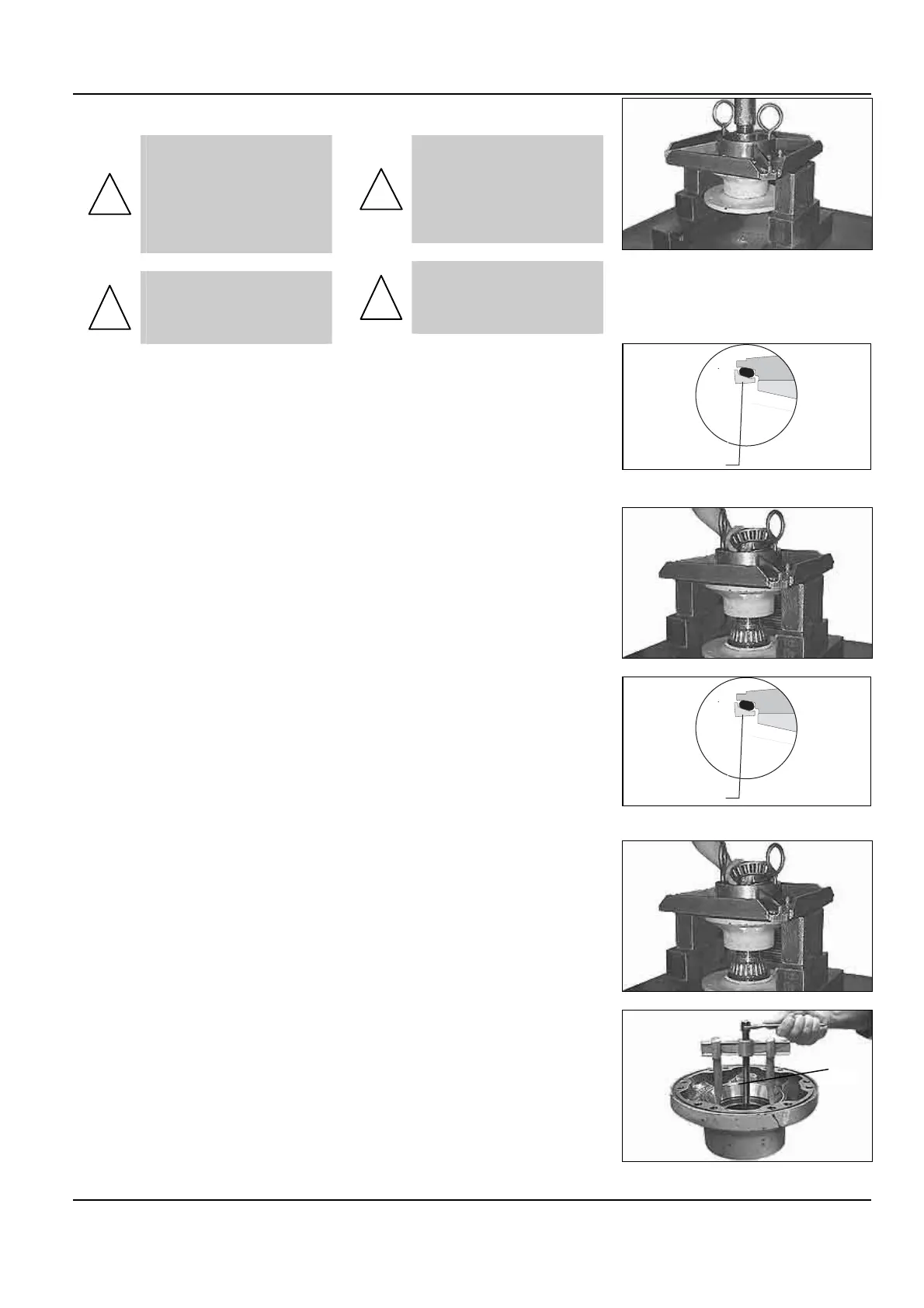

• Chasser l’arbre (090).
!
CHAUFFER LÉGÈREMENT LA
BAGUE INTÉRIEURE DU
ROULEMENT SI NÉCESSAIRE.
LE ROULEMENT SERA
DÉTRUIT PENDANT CETTE
OPÉRATION.
!
PAR MESURE DE SÉCURITÉ,
SE TENIR ÉLOIGNE DU
MONTAGE PENDANT LA
DESCENTE DE L’ARBRE.
• Press out the shaft (090).
!
IF NECESSARY, HEAT
SLIGHTLY THE INNER RACE
OF THE ROLLER BEARING.
THE BEARING WILL BE
DESTROYED BY THIS
OPERATION.
!
AS A SAFETY MEASURE,
STAY APART FROM THE
ASSEMBLY DURING THE
SHAFT FALLING DOWN.
• Extraire la partie (078.2) du joint
glace (côté support-palier) à l’aide
d’un tournevis plat.
• Using a flat screwdriver remove
the part (078.2) of the mechanical
seal (on the bearing support side).
0 7 8 . 2
• Démonter la bague intérieure
(074.1) du roulement.
• Remove the bearing inner race
(074.1).
• Extraire la partie (078.2) du joint
glace (côté support-palier) à l’aide
d’un tournevis plat.
• Using a flat screwdriver remove
the part (078.2) of the mechanical
seal (on the bearing support side).
0 7 8 . 2
• Démonter la bague intérieure
du roulement (074.1).
• Remove the bearing inner race
(074.1).
• Extraire la bague extérieure
(074.2) du roulement. Utiliser un
extracteur à deux branches à prise
extérieure (voir outillage page 100)
et un burin posé à plat pour obtenir
un point d’appui centrale. Finir
d’extraire la bague à l’aide d’un jet
et d’un marteau.
• Extract the bearing outer race
(074.2) using a two legs extractor
(see tools page 100) and a cutting
tool lying flat to have a central
support point for the extractor.
Finish extracting the race using a
casing and a hammer.
074.2
