POCLAIN HYDRAULICS
72 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

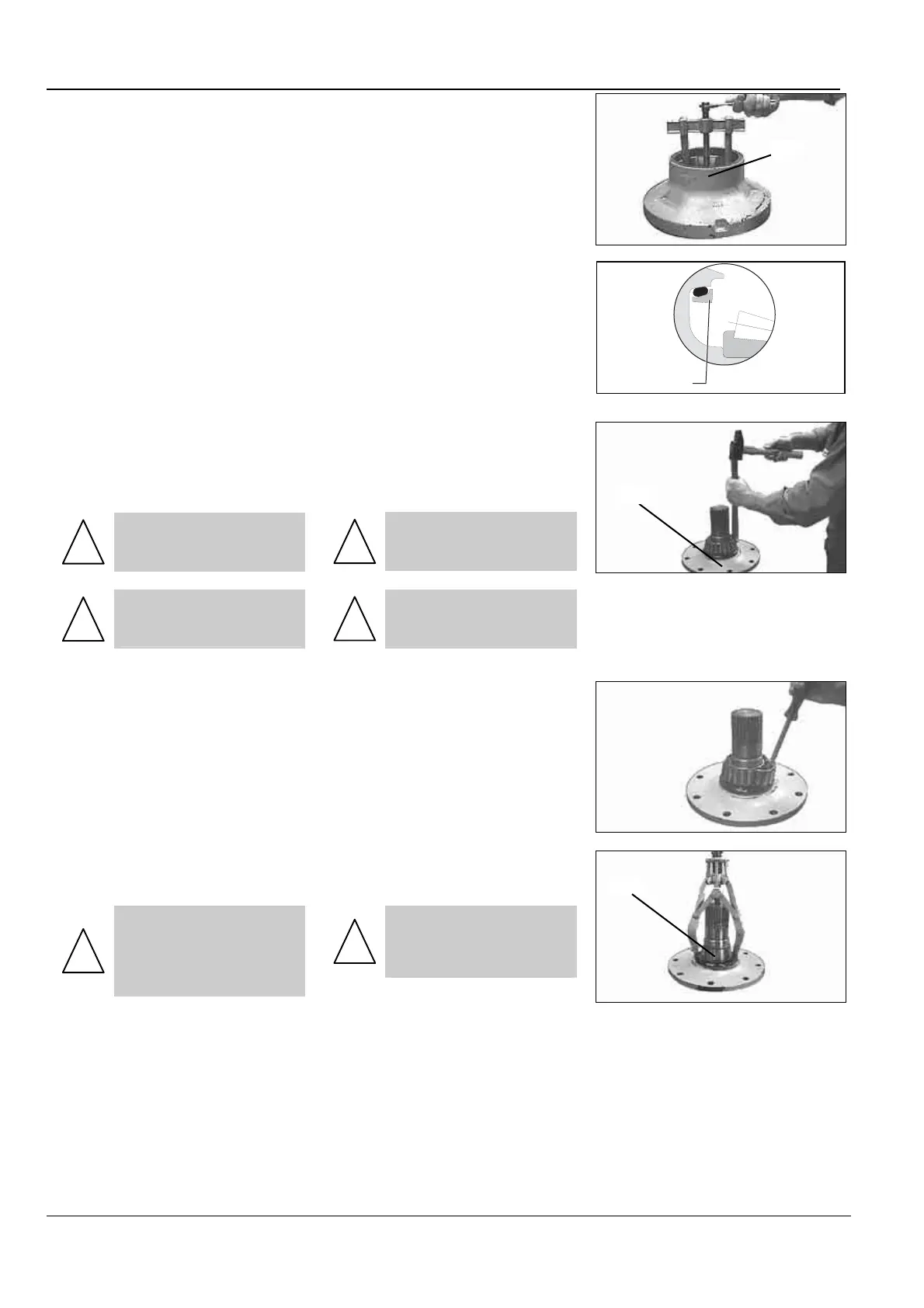

• Extraire la bague extérieure du
roulement (073) (voir outillage page
100).
Finir d’extraire la bague à l’aide
d’un jet et d’un marteau.
• Extract the bearing outer race
(073) (see tools page 100).
Finish extracting the race using a
casing and a hammer.
• Extraire la partie (078.1) du joint
glace à l’aide d’un tournevis plat.
• Remove the part (078.1) of the
mechanical seal using a flat
screwdriver.
0 7 8 . 1
• Détruire la cage à rouleaux du
roulement (073) à l’aide d’un burin
en la sectionnant en quatre points
au-dessus des rouleaux.
!
NE PAS ENDOMMAGER LA
PORTÉE DE JOINT SUR
L’ARBRE
!
NE JAMAIS TRONÇONNER
DANS L’ATELIER POUR
ÉVITER TOUTE POLLUTION
• Destroy the bearing cage (073)
using a cutting tool by sectioning it
in four points above the rollers.
!
DO NOT DAMAGE THE SEAL
CONTACT SURFACE ON THE
SHAFT
!
NEVER TRUNCATE IN THE
WORKSHOP TO PREVENT
POLLUTION
• Ecarter la cage avec un
tournevis et éliminer la cage et les
rouleaux.
• Separate the cage using a
screwdriver then discard the cage
and the rollers.
• Extraire la bague intérieure du
roulement (074) (voir outillage 100).
!
CHAUFFER LÉGÈREMENT SI
NÉCESSAIRE : LA BAGUE
D’ÉTANCHÉITÉ (078) SERA
DÉTRUITE PAR CETTE
OPÉRATION
• Extract the bearing inner race
(074) (see tools 100).
!
IF NECESSARY HEAT
SLIGHTLY. THE LIP SEAL
(078) WILL BE DESTROYED
BY THIS OPERATION
073
073
074
