POCLAIN HYDRAULICS
73 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

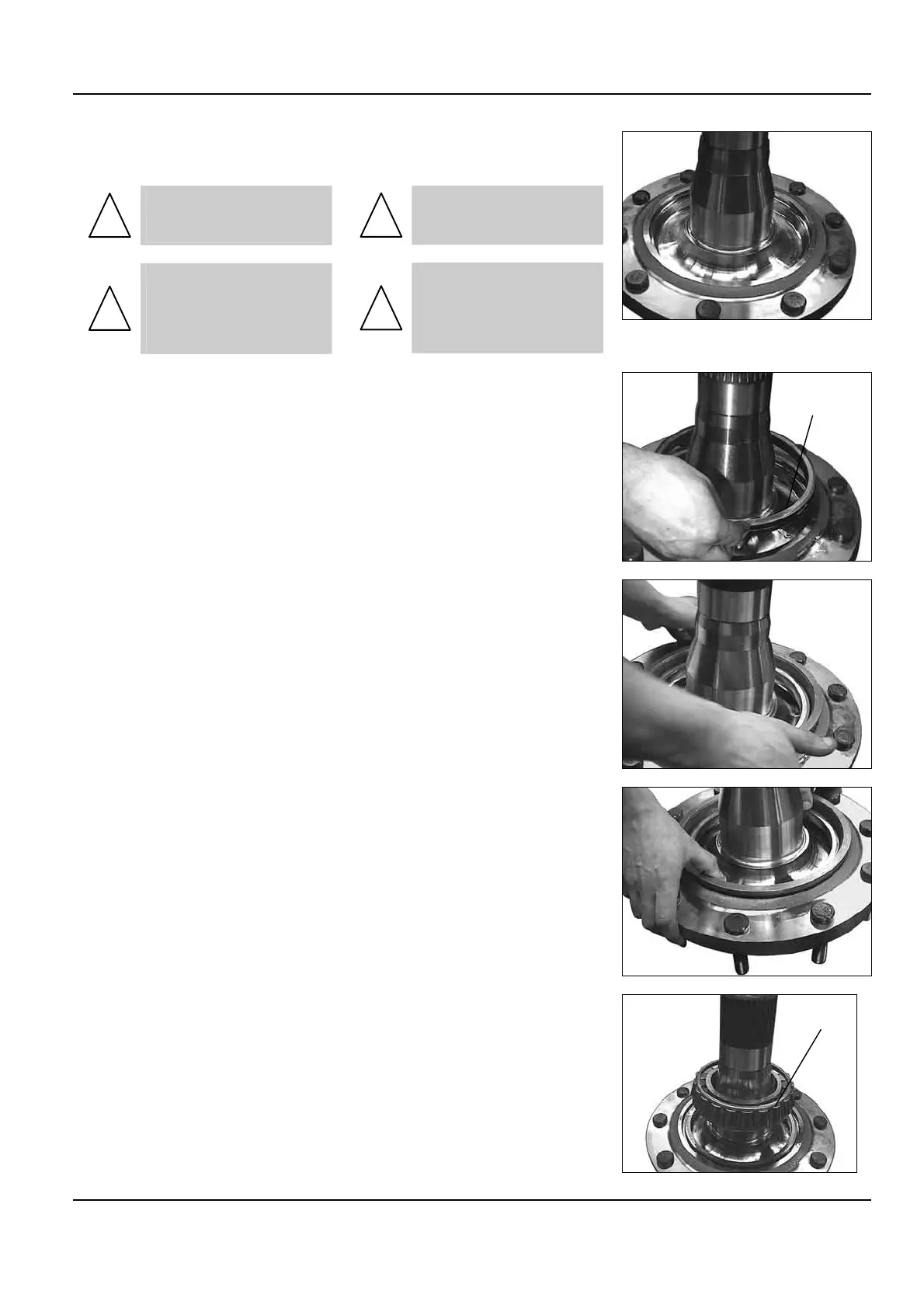

Remontage
Reassembly
• Contrôler les portées de joint et
l’état des cannelures.
!
ARBRE NU SAUF SI
DÉFLECTEUR AVEC UNE
BAGUE TYPE 1
!
DÉGRAISSER LA PORTÉE
RECTIFIÉE DU JOINT GLACE
ET LA PORTÉE DU JOINT
TORIQUE SUR LE SUPPORT
PALIER
• Check the lip seal contact
surface and the splines conditions.
!
SHAFT PART EXCEPT IF
THERE IS A DEFLECTOR
WITH TYPE 1 SEAL
!
DEGREASE THE
MECHANICAL SEAL GROUND
SURFACE AND THE LIP SEAL
SURFACE ON THE BEARING
SUPPORT
• Monter les éléments de la partie
(78.1) du joint glace. Ici 1
er
élément (085.1).
• Install the first component
(085.1) of the mechanical seal
part (78.1).
• Ici 2
ème
élément (085.2).
• Install the second component
(085.2).
• Vérifier le positionnement du
joint (085) visuellement en quatre
points.
• Check visually at four points the
seal’s positioning (085).
• Positionner la bague intérieure
du roulement (073) sur l’arbre.
• Install the bearing inner race
(073) on the shaft.
085.1
073
