POCLAIN HYDRAULICS
77 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

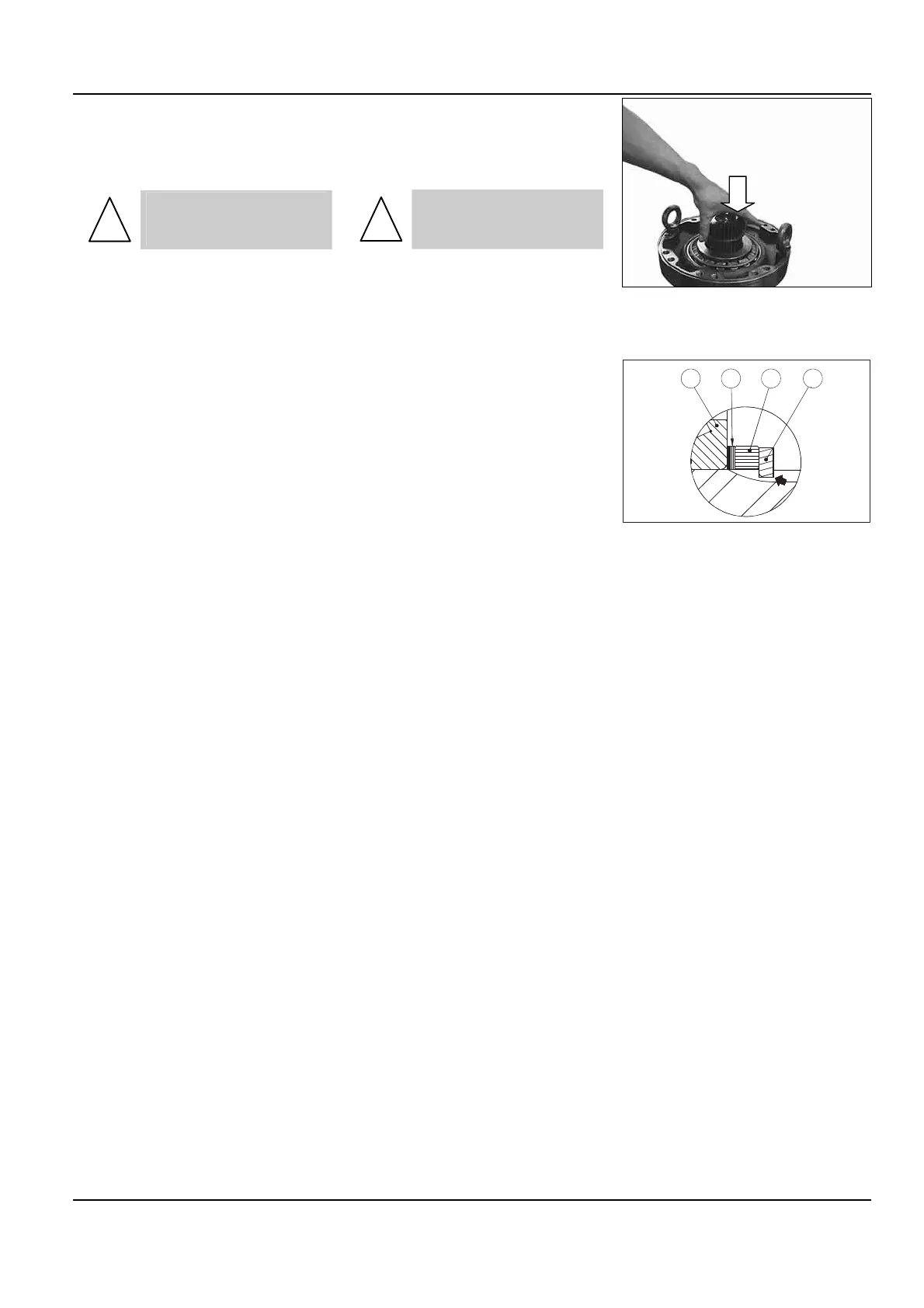

• Relâcher l’effort F. Démonter
l’anneau d’arrêt (077) et la bague
(076).
• Monter le calage (075).
!
LA CÂLE LA PLUS EPAISSE
DOIT ETRE MONTÉE COTÉ
ROULEMENT.
• Remonter la bague (076).
• Monter l’anneau d’arrêt (077)
(l'angle vif opposé à la bague
d'appui (076)) en utilisant l’effort F
initial (voir tableau page 107).
• Stop the F force. Remove the
snap ring (077) and the thrust ring
(076).
• Install the shimming (075).
!
THE THICKEST SHIM
SHOULD BE MOUNTED
TOWARDS THE BEARING.
• Install the thrust ring (076).
• Install the snap ring (077) (the
sharp corner opposite to the thrust
ring (076) using the initial F force
(see table page 107).
S’ASSURER :
• De l'impossibilité de tourner la
bague (076) d’appui manuellement.
• Visuellement que le diamètre
de l’anneau d’arrêt (077) n'est pas
plus grand que celui de la bague
d’appui (076).
• Vérifier le couple palier
CHECK:
• That it is not possible to turn the
thrust ring (076) manually
• Visually that the snap ring (077)
diameter is not larger then the
thrust ring (076) diameter.
• Check the bearing torque.
074 075 076 077
2050
