poclain hydraulics MS25 - Page 14

POCLAIN HYDRAULICS
14 REPAR MS25-125 F/GB 800378131M

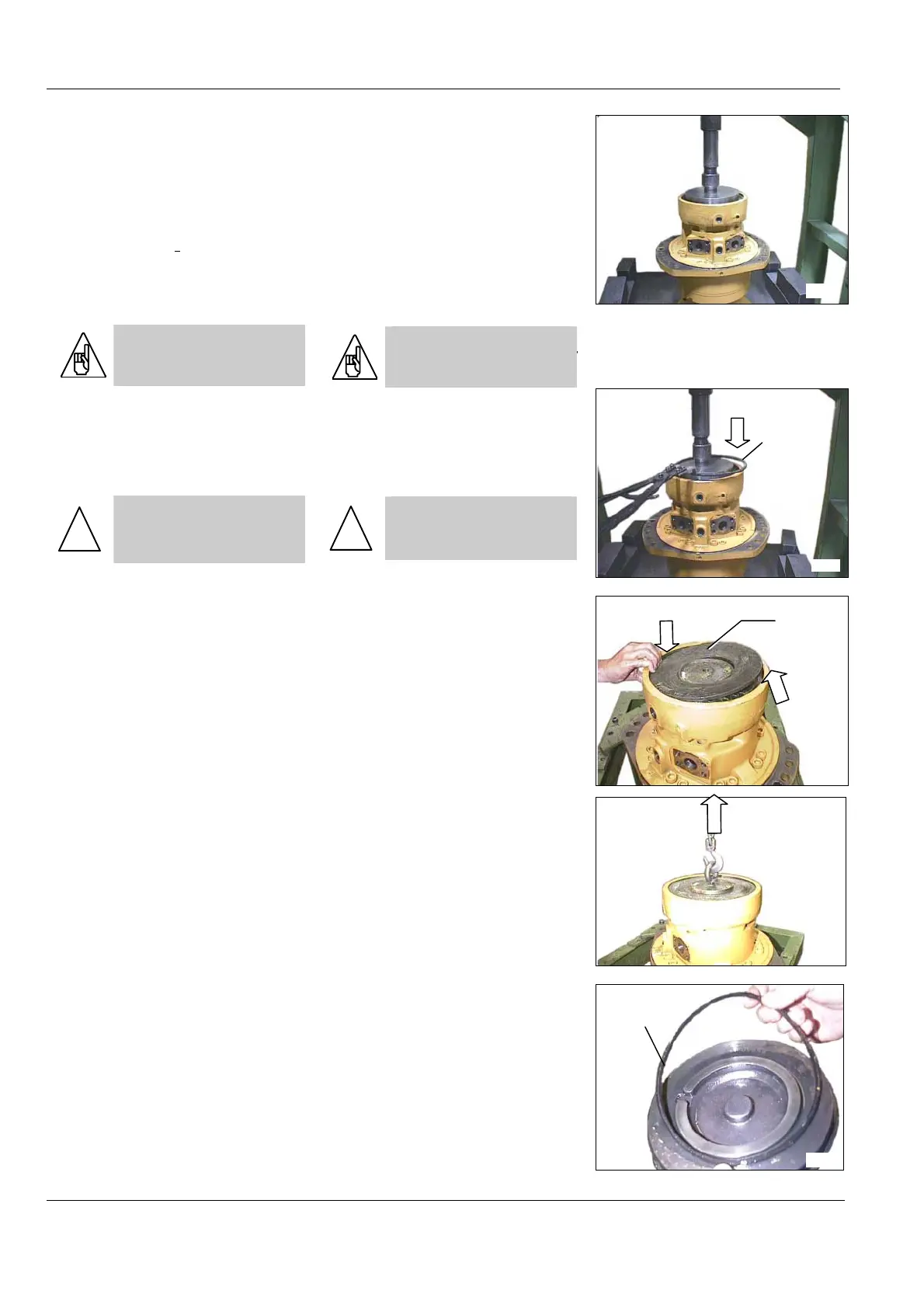

• Comprimer la rondelle élastique
(108):
• À l'aide du mandrin et de l'ex-
tracteur (voir outillage page 90)
• À l'aide du mandrin et d'une
vis de classe 12.9 (voir outil-
lage page 90)
• À l'aide du mandrin et d'une
presse (fig 6636). Respecter la
force F
Repérerlesensdemon-
tage de l'anneau élastique.
• Compress the washer (108).
• Using a mandrel and an ex-
tractor (see tools page 90)
• Using a mandrel and a
screw class 12.9 (see tools page
90)
• Using a mandrel and a press
(fig 6636). Respect the force F
Mark the mounting direc-
tion of the snap ring.
• Démonter l'anneau d'arrêt (109)
à l'aide d'une pince à anneaux d'ar-
rêt intérieur.(voir outillage page 90).
!
Nepasmettrelepalieren
appui sur les goujons lors
de la mise sous la presse.
• Remove the snap ring (109) us-
ing internal snap ring pliers. (see
tools page 90).
!
If you use the press do
not place the bearing
support on the studs.
• Extraire la rondelle élastique
(108).
• Extract the washer (108).
• Extraire le piston de frein (107) :
• A l'aide d'une barre et d'une ma-
nille vissée dans le piston de frein.
• Ou avec un palan de levage et
une manille vissée dans le piston de
frein (fig 6640)
• Extract the brake piston (107):
• Using a bar and a shackle
screwed in the brake piston .
• Or using a lifting tackle and a
shackle screwed in the brake piston
(fig 6640)
• Eliminer le joint torique (106). • Discard the O-ring (106).
6637
6636
6638
6511
108
6640
109
106
