POCLAIN HYDRAULICS
800378131M REPAR MS25-125 F/GB 79

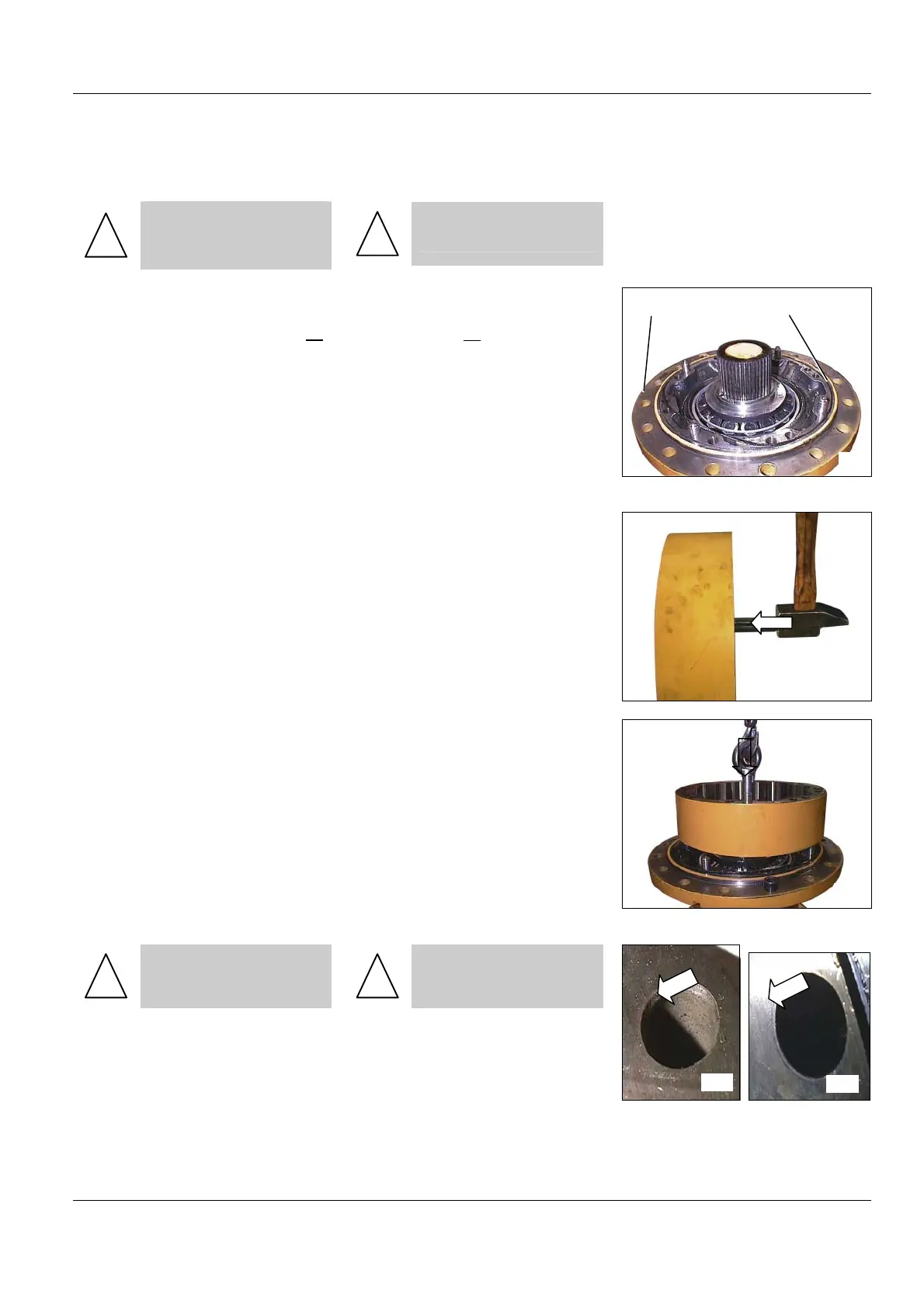

Remontage.
Reassembly
Avant le remontage, il est impératif de
s'assurer de la propreté de la gorge.
!
TOUTE TRACE DE ROUILLE,
BOUE, EAU DOIT ETRE SUP-
PRIMEE.
Before reassembling it is necessary
to ensure that the groove is clean.
!
ALL TRACES OF RUST, MUD,
WATER MUST BE REMOVED
• Monter un joint torique neuf
(027) enduit de graisse anti-
oxydante (voir outillage page 89
)
dans la gorge du support palier
(071).
• Install a new O-ring (027)
coated with anti-oxidizing grease
(see tools page 89
) in the groove of
the bearing support (071).
• Monter les goupilles (093) sui-
vant schéma.
• Install the pins (093) as per as-
sembly.
• Positionner puis monter la
deuxième came (la plus large) sur
le palier à l'aide de 2 manilles (voir
rubrique démontage page 75).
• Position then install the second
cam (wider) on the bearing support
using 2 shackles (see section dis-
mounting page 75).
!
GROS CHANFREINS ORIENTES
COTE PALIER.
Photo 6694: gros chanfrein.
Photo 6695 petit chanfrein.
!
THE BIG CHAMFERS ORIENTED
TOWARDS BEARING SUPPORT.
Photo 6694: big chamfer.
Photo 6695 small chamfer.
027
071
6680
6683
6694
6695
6696
