poclain hydraulics MS25 - Page 27

POCLAIN HYDRAULICS
800378131M REPAR MS25-125 F/GB 27

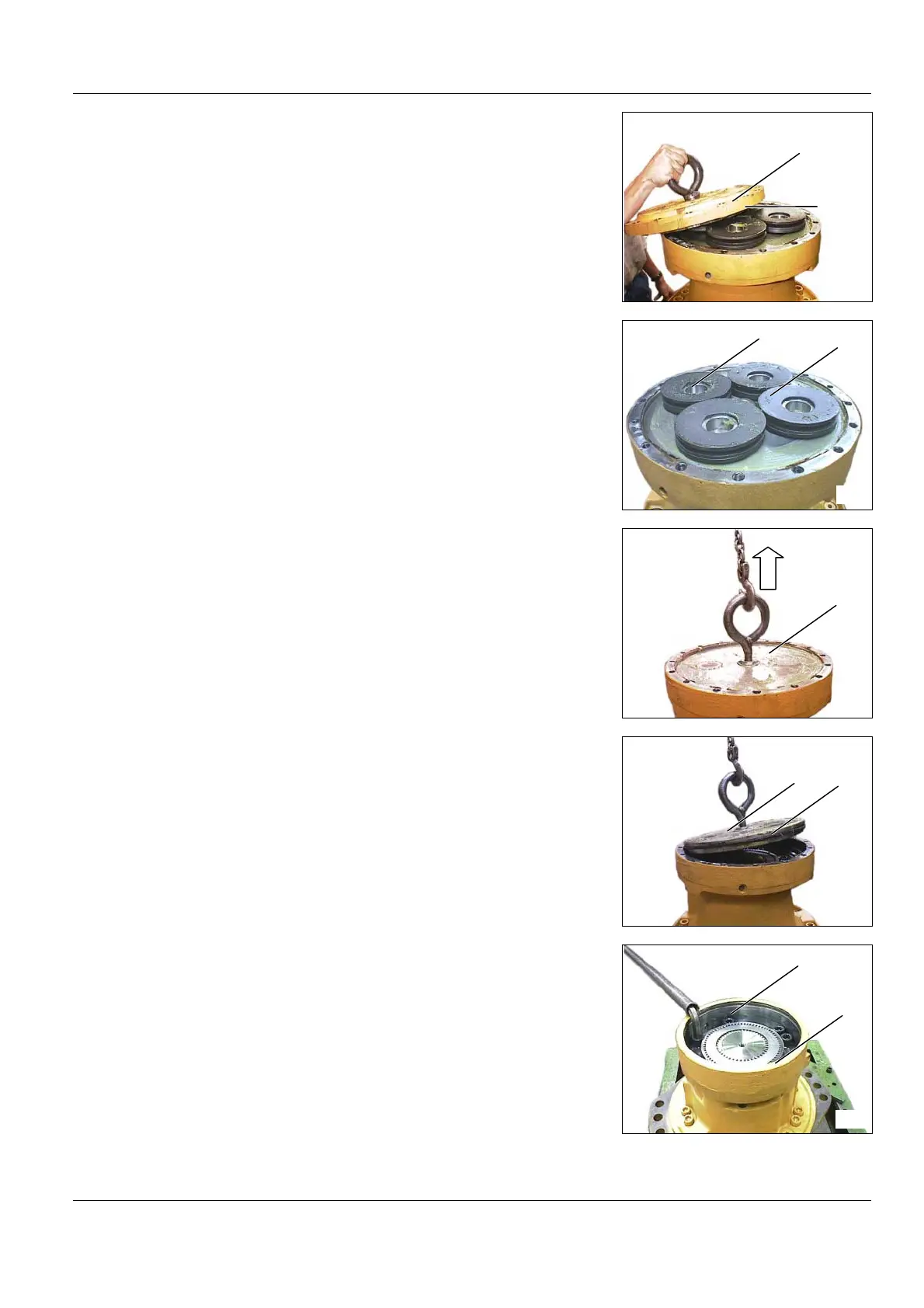

• Démonter le couvercle (122) et
éliminer le joint torique (143).
Remove the cover (122) and dis-
card the O-ring (143).
• Extraire les rondelles élastiques
(108), et les tubes de guidage (120).
• Extract the spring washers
(108), and the guide tubes (120).
• Soulever le piston de frein (107)
à l'aide d'un palan et d'une manille.
• Remove the brake piston (107)
using a lifting tackle and a shackle.
• Démonter le piston de frein
(107) puis éliminer le joint torique
(106).
• Remove the break piston (107)
and discard the O-ring (106).
• Desserrer puis démonter les vis
(102) du corps de frein (101).
• Unscrew and remove the brake
body (101) screws (102).
6653
6654
6657
6656
122
108
120
107
107
106
143
6642
102
101
