POCLAIN HYDRAULICS
800378131M REPAR MS25-125 F/GB 49

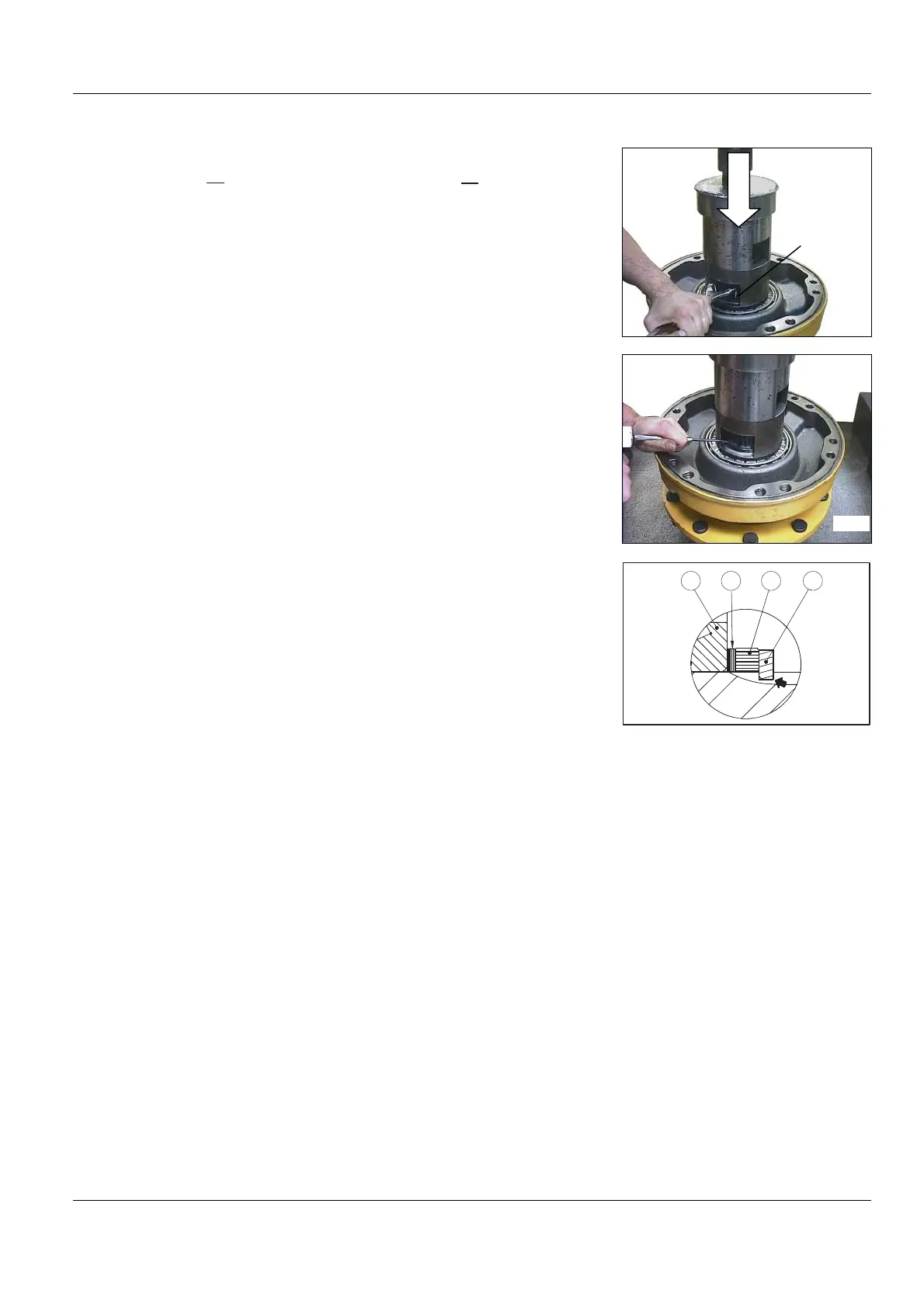

• Monter l’anneau d’arrêt (077)
(l'angle vif opposé à la bague d'ap-
pui (076)) en utilisant l’effort F initial
(voir tableau page 86
).
• Install the snap ring (077) (the
sharp corner opposite to the thrust
ring (076.) Use the initial F force
(see table page 86
).
S’ASSURER :
• De l'impossibilité de tourner la
bague d’appui (076) manuellement.
• Visuellement que le diamètre de
l’anneau d’arrêt (077) n'est pas plus
grand que celui de la bague d’appui
(076).
CHECK :
• that it is not possible to turn the
thrust ring (076) manually
• visually that the snap ring (077)
diameter is not larger then the thrust
ring (076) diameter.
074 075 076 077
2050
• Contrôler la bonne valeur du
couple de rotation palier.
• Check the right value of the
bearing support rotational torque.
8284
8332
077
