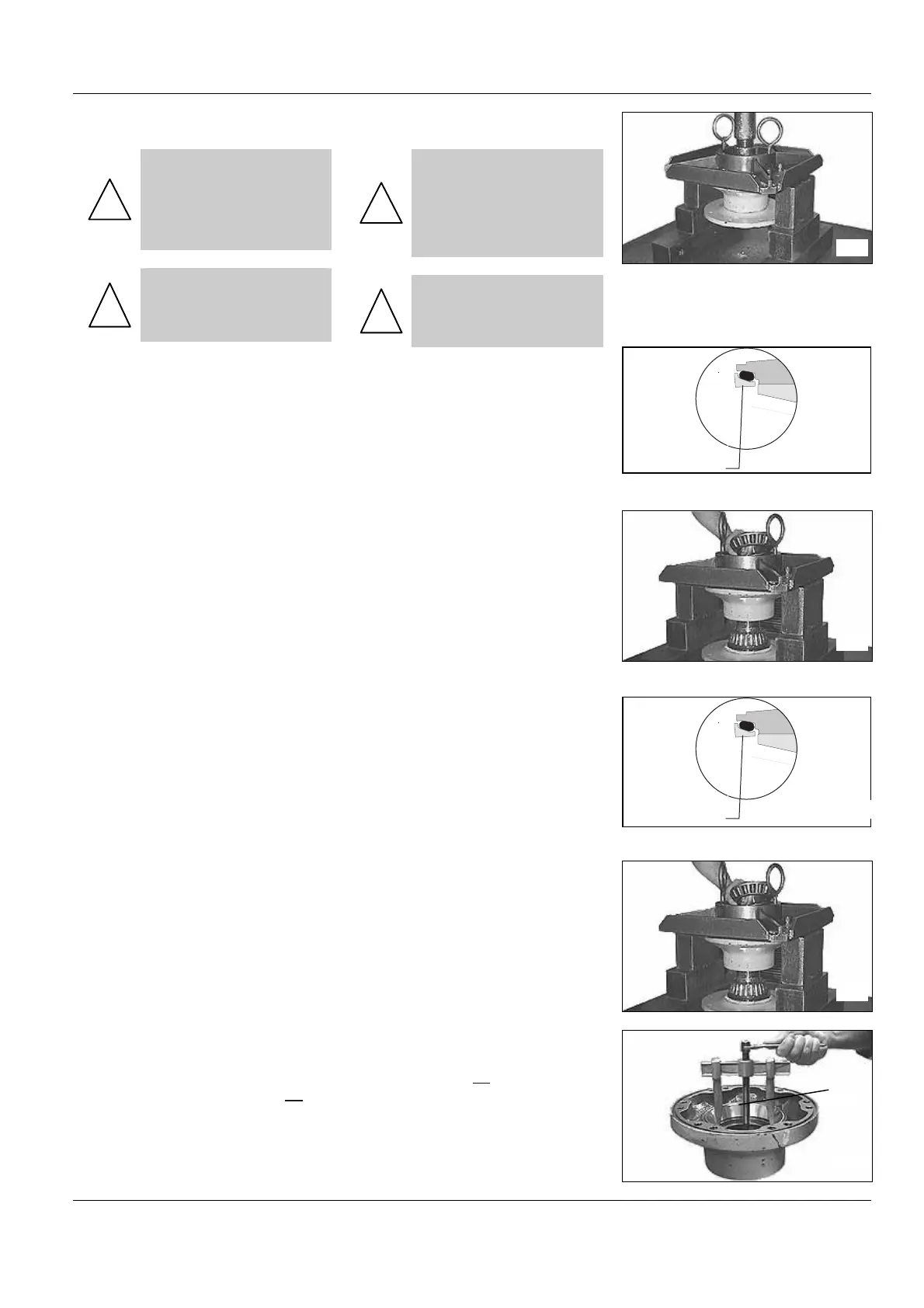

• Chasser l’arbre (090).
!
CHAUFFER LEGEREMENT LA
BAGUE INTERIEURE DU ROU-
LEMENT SI NECESSAIRE. LE
ROULEMENT SERA DETRUIT
PENDANT CETTE OPERATION.
!
PAR MESURE DE SECURITE,
SE TENIR ELOIGNE DU MON-
TAGE PENDANT LA DESCENTE
DE L’ARBRE.
• Press out the shaft (090).
!
IF NECESSARY, HEAT
SLIGHTLY THE INNER RACE
OF THE ROLLER BEARING.
THE BEARING WILL BE DE-
STROYED BY THIS OPERA-
TION.
!
AS A SAFETY MEASURE,
STAY APART FROM THE AS-
SEMBLY DURING THE SHAFT
FALLING DOWN.
• Extraire la partie (078.2) du joint
glace (côté support-palier) à l’aide
d’un tournevis plat.
• Using a flat screwdriver remove
the part (078.2) of the mechanical
seal (on the bearing support side).
078.2
• Démonter la bague intérieure
(074.1) du roulement.
• Remove the bearing inner race
(074.1).
• Extraire la partie (078.2) du joint
glace (côté support-palier) à l’aide
d’un tournevis plat.
• Using a flat screwdriver remove
the part (078.2) of the mechanical
seal (on the bearing support side).
078.2
• Démonter la bague intérieure du
roulement (074.1).
• Remove the bearing inner race
(074.1).
• Extraire la bague extérieure
(074.2) du roulement. Utiliser un ex-
tracteur à deux branches à prise ex-
térieure (voir outillage page 83
)et
un burin posé à plat pour obtenir un
point d’appui centrale. Finir
d’extraire la bague à l’aide d’un jet
et d’un marteau.
• Extract the bearing outer race
(074.2) using a two legs extractor
(see tools page 83
) and a cutting
tool lying flat to have a central sup-
port point for the extractor.
Finish extracting the race using a
casing and a hammer.
