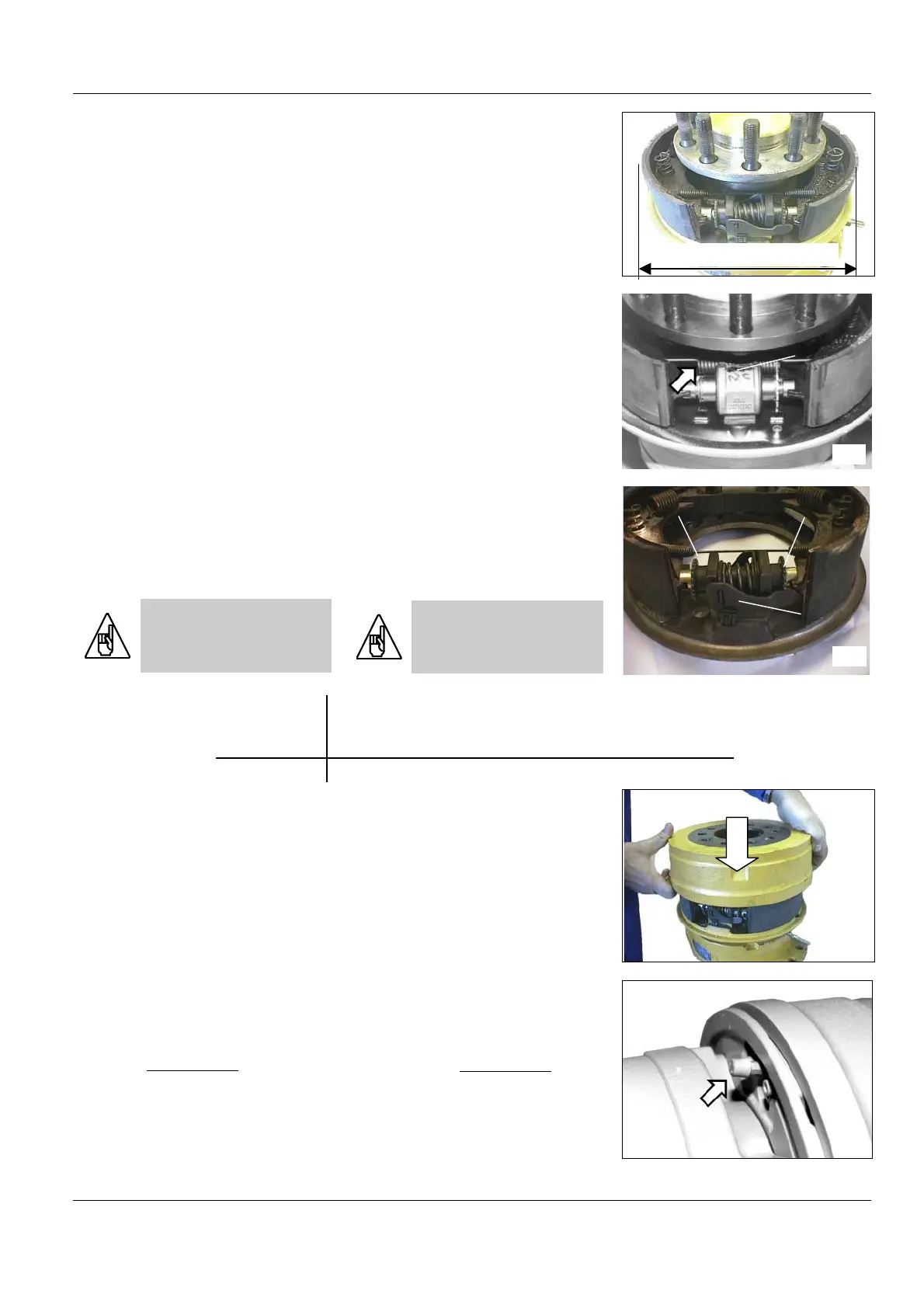

• MesurerlediamètreDdefrot-
tement du tambour puis celui des
mâchoires en place.
• Measure the brake drum friction
diameter D and that of the brake
shoes, which have been installed.
• Ajuster le diamètre des mâchoi-
res pour obtenir le jeu (voir tableau)
entre garniture et tambour:
1.Freins à réglage manuel :
à l'aide de la roue dentée (156.1)
(fig 2059).
2.Freins à réglage automatique:
à l'aide des 2 roues dentées (156.2
et 156.3) du dispositif de rattrapage
de jeu automatique, en dégageant
légèrement le levier (156.4) pour
permettre cette opération.
(fig 6737).
DANS CE CAS, L'ACTION SUR
LES 2 ROUES DENTEES DOIT
ETRE SYMETRIQUE.
• Adjust the brake shoes diameter
to obtain correct clearance (see table)
between the brake padding and the
drum.
1.Brake with mechanical ad-
justment :
using the adjusting wheel (156.1)
(fig 2059).
2.Brake with automatic adjust-
ment :
using two adjusting wheels (156.2
and 156.3) of the automatic clear-
ance adjustment, release the lever
slightly (156.4) to enable this opera-
tion to take place.(fig 6737).
IN THIS CASE, THE TWO AD-
JUSTING WHEELS SHOUL
D
BE
ADJUSTED SYMMETRICALLY.
Diamètre tambour (mm)
Drum diameter [in]
Freins Brake
nominal maximum
Jeu total au Ø (mm)
Total clearance Ø [in]
432 x 102 432 [17] 434.5 [17.1] 1.86 ± 0.36 [0.07 ± 0.003]
• Monter le tambour, contrôler sa
libre rotation.
• Install the drum, check that it
can turn freely.
• Purger le cylindre de roue si né-
cessaire.
• Remonter la jante.
• Voir brochure INSTALLATION
MS F/GB 677777854V
• Bleed the wheel cylinder, if nec-
essary.
• Install the wheel rim.
• See documentation INSTALLA-
TION MS F/GB 677777854V
Diamètre D diameter
6528
6529
1
56.1
S20
6737
1
56.2
156.4
1
56.3
8178
