Page 21
FRANÇAIS
Polaris
®
Pompe de surpression PB4SQ™
|
Manuel d'installation et mode d'emploi
Section 2. Vue d'ensemble
2.1 INTRODUCTION
Ce manuel contient des informations nécessaires à
l'installation, au fonctionnement et à l'entretien adéquats
de la pompe de surpression Polaris PB4SQ.
Faire fonctionner la pompe de surpression sans
une pompe de ltration endommagera la pompe
de surpression. Un fonctionnement inadéquat de
la pompe de surpression entraînera l'annulation de
la garantie.
ATTENTION

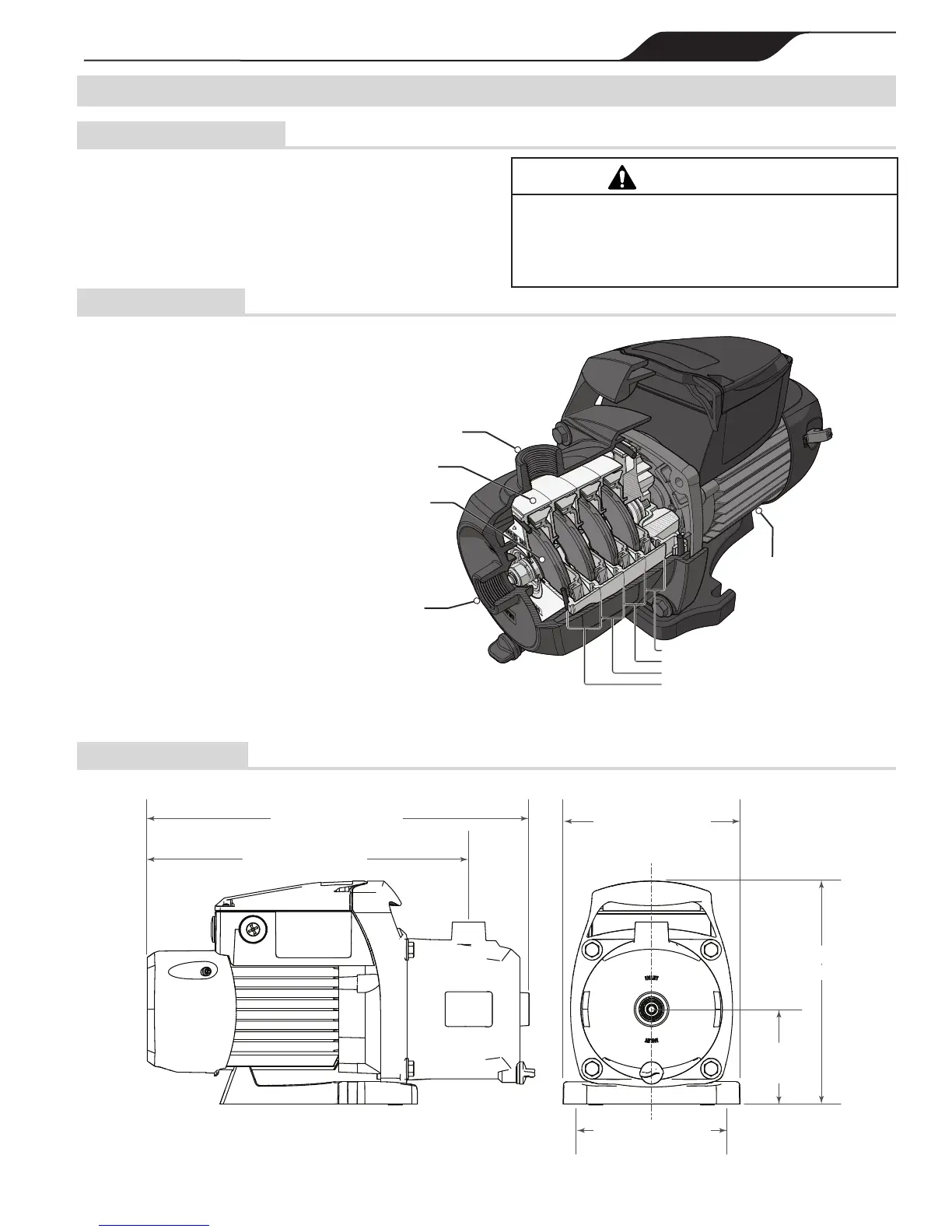

2.2 Description
La pompe de surpression Polaris
PB4SQ alimente en eau haute
pression les nettoyeurs de piscine
à pression. La PB4SQ est une
pompe de surpression à étages
multiples. L'efcacité hydraulique
est optimisée par le passage de l'eau
dans quatre étages de mise sous
pression. À chaque étage, l'eau est
déplacée dans une turbine et un
diffuseur individuels, augmentant
progressivement la pression de
sortie sans augmenter le nombre
de tours par minute (tr/min) du
moteur. Cela permet de faire
fonctionner le nettoyeur à pression
avec une puissance optimale, tout
en minimisant la consommation
d'énergie. La pompe n'est pas auto-
amorçante et doit seulement être
utilisée lorsque la pompe de ltration
de la piscine est activée.
2.3 Dimensions
16 3/16" (411 mm)
9 7/16"
(240 mm)
4"
(102 mm)
13 5/8" (346 mm)
Centres du trou de
9 7/16 po
(240 mm)
4 po
(102 mm)
16 3/16 po (411 mm)
13 5/8 po (346 mm)
7 1/2 po (191 mm)
6 3/8 po (162 mm)
Turbine
Diffuseur
Orifice de
sortie
Entrée
Étage 4
Étage 3
Étage 2
Moteur électrique
