Página 43
ESPAÑOL
Bomba reforzadora Polaris
®
PB4SQ™
|
Manual de instalación y uso
4.4 Conexiones de las cañerías
1. Desconecte la energía del sistema de ltrado en
el disyuntor.
2. Instale una T de PVC de 2 pulg. aguas abajo desde el
ltro y aguas arriba desde cualquier equipo sanitario o
de clorinación. Ver Figura 7.
3. Conecte un tramo de la T al circuito de retorno de
la piscina.
4. En el tramo abierto de la T, instale un casquillo reductor
de PVC de 2 a 3/4 pulg. NPT. Asegúrese de usar
adhesivo para PVC aprobado. NO REALICE LA
INSTALACIÓN con el tramo abierto hacia arriba.
Ver Figura 7.
La bomba no cuenta con cebado automático y se la
debe llenar con agua desde una bomba de ltrado aguas
arriba. Nunca haga funcionar la bomba reforzadora sin
agua. Hacer funcionar la bomba en seco durante un
tiempo puede provocar daños graves a la bomba y al
motor, y anulará la garantía.
ADVERTENCIA
El imprimador y el adhesivo para PVC pueden producir
vapores que pueden ser peligrosos para su salud. Use
adhesivo para PVC para unir tuberías solo en un área
bien ventilada donde no se puedan acumular vapores.
NUNCA use lubricante para tubos en las roscas de los
accesorios dentados. El lubricante para tubos debilitará
mucho el plástico y provocará fracturas en el plástico. NO
APRIETE DEMASIADO.
ADVERTENCIA
A
B
C
D
E
Referencia
A
B
C
D
E
Descripción
Manguera reforzada
Tuerca de conexión rápida
Accesorio dentado
de conexión rápida
Casquillo reductor de
2 - 3/4 pulg. NPT
T de PVC de 2 pulg.

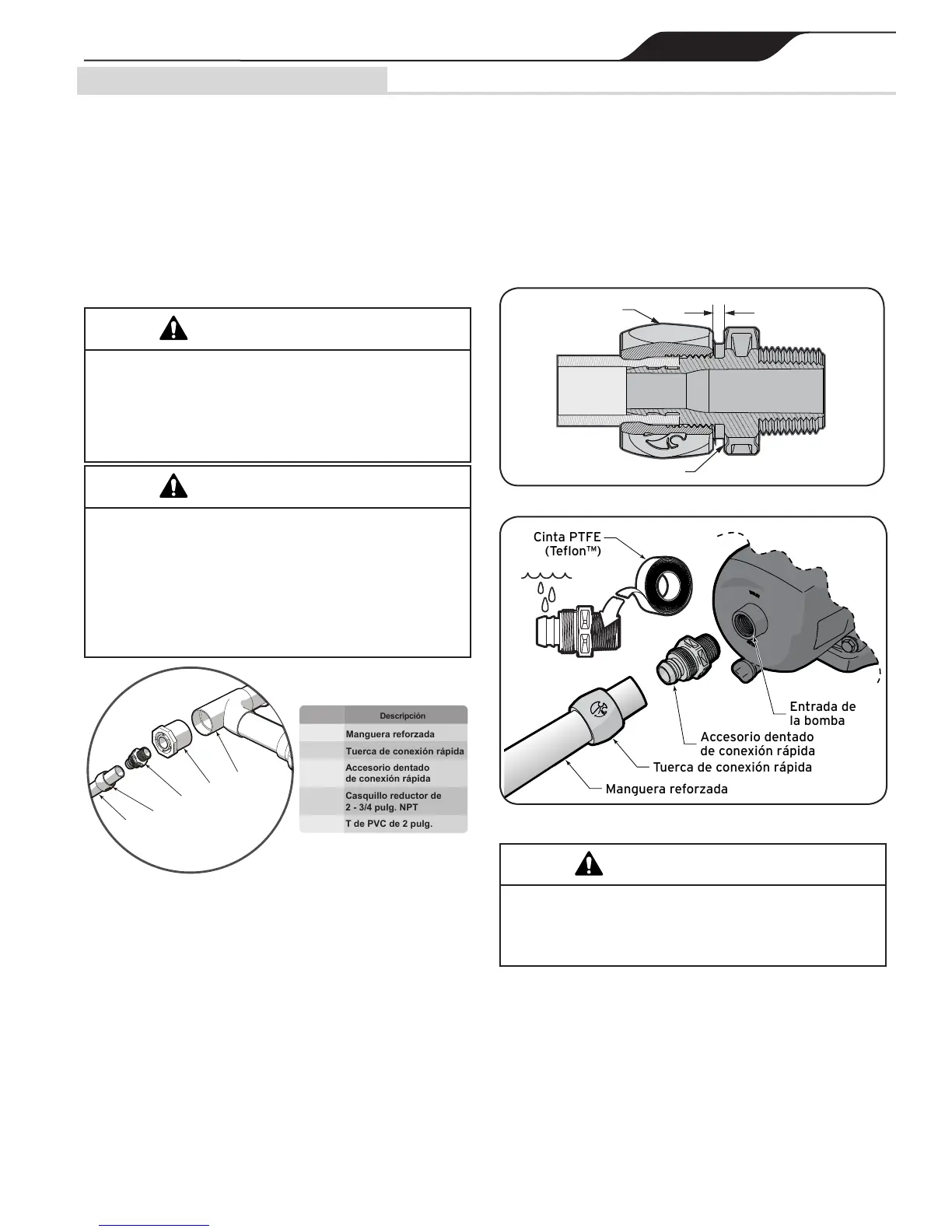

Figura 7. Componentes de transición de la cañería
5. Aplique de 4 a 6 vueltas de cinta PTFE (Teon™) en
las roscas cónicas en los cuatro accesorios dentados.
Asegúrese de colocar la cinta en la dirección opuesta en
que girarán las roscas macho, para impedir el paso del
agua. Ver Figura 9.
6. Instale el accesorio dentado de conexión rápida en el
casquillo reductor.
7. Corte la manguera reforzada al largo adecuado.
Asegúrese de que el corte sea recto y limpio.
8. Deslice la tuerca de conexión rápida sobre la manguera
reforzada.Ver Figura 9.
9. Use agua para lubricar los accesorios dentados. Ver
Figura 9.
10. Deslice la manguera sobre los accesorios dentados hasta
que encaje bien. Ver Figura 8.
11. Ajuste manualmente las tuercas de conexión rápida sobre
el conector dentado. NO LO AJUSTE DEMASIADO.
12. Instale un segundo accesorio dentado de conexión rápida
en la entrada de succión de la bomba. Ver Figura 9.
13. Repita los pasos 6 a 11 para instalar la manguera
reforzada en la entrada de la bomba.
14. Instale el tercer accesorio dentado de conexión rápida en
la salida de la bomba.
15. Repita los pasos 6 a 11 para instalar la manguera
reforzada en la salida de la bomba.
Cara del accesorio dentado
Tuerca del conector
Accesorio dentado
del conector
Manguera
reforzada
Espacio de la tuerca
Figura 8. Accesorio de conexión rápida
Cinta PTFE
(Teflon™)
Entrada de
la bomba
Tuerca de conexión rápida
Accesorio dentado
de conexión rápida
Manguera reforzada
Figura 9. Instalación de conexión rápida
Tenga cuidado de no apretar demasiado los accesorios
de los tubos en la entrada o la salida de la bomba
reforzadora. Apretarlos demasiado puede hacer que la
carcasa se agriete.
ADVERTENCIA
16. Dirija la manguera reforzada hacia el circuito exclusivo
de retorno.
17. Asegúrese de que el circuito exclusivo de retorno tenga
un accesorio hembra de 3/4 pulg. NPT.
18. Instale el cuarto accesorio dentado de conexión rápida en
la línea exclusiva de retorno.
19. Repita los pasos 6 a 11 para instalar la manguera
reforzadaen la línea exclusiva de retorno.
