Page 26
FRANÇAIS
Polaris
®
Pompe de surpression PB4SQ™ | Manuel d'installation et mode d'emploi
A. Câblage en usine pour
alimentation 230 VCA
L2
Y
CAVALIER
L1
GND
Câblage pour
230 VCA 60 Hz
Câblage en usine
pour 230 VCA
- Fil blanc dans 8 & 9
- Fil jaune dans 7
1
2
3
4
5
6
7
8
9
10

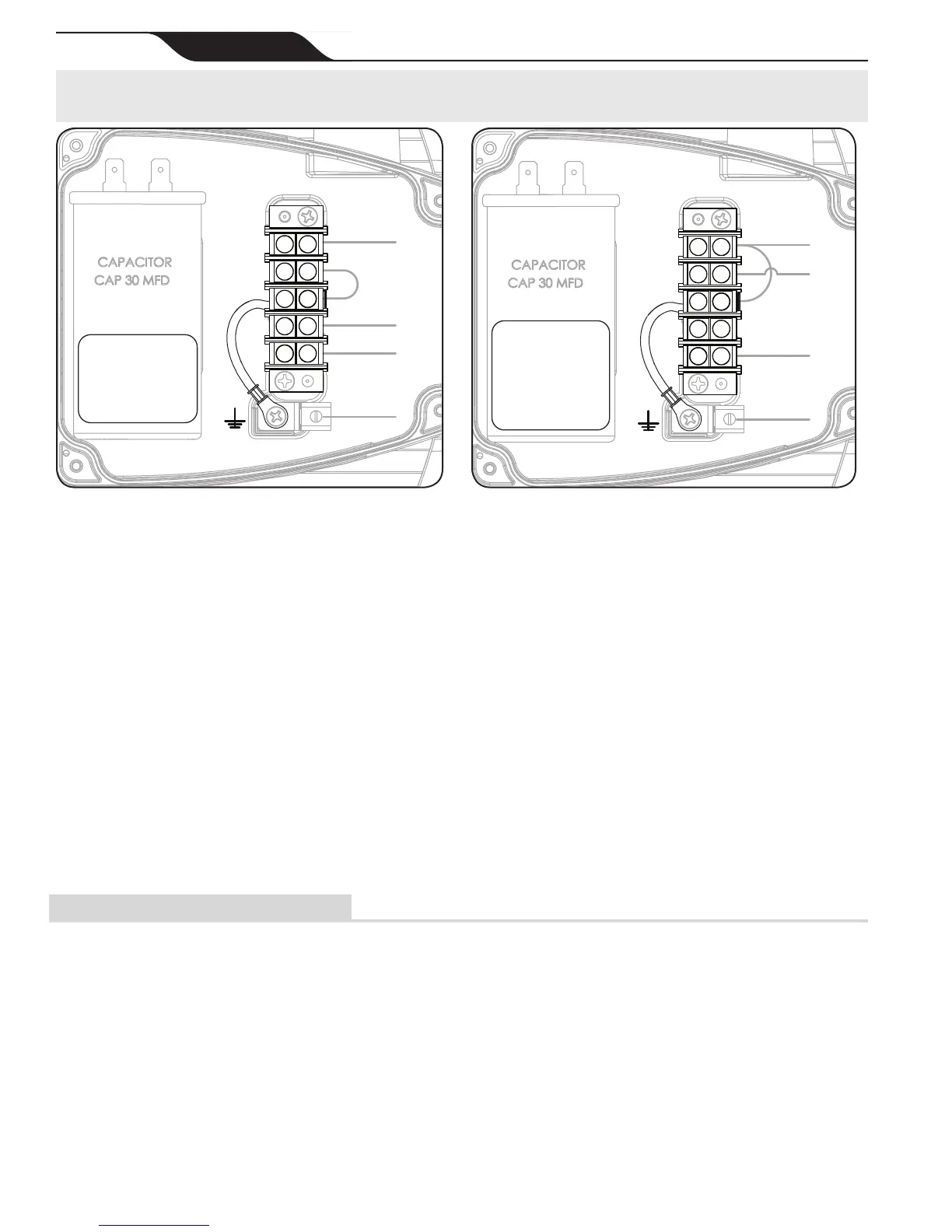

Figure 5. Câblage en usine pour 230 VCA
La pompe est câblée en usine pour une alimentation
électrique 230 VCA. Pour les installations 230 VCA,
n'effectuez aucun ajustement aux connexions de borne
câblées en usine du moteur. Pour utilisation uniquement
avec des systèmes de câblage exible. Veillez à ne pas
endommager ou abraser le câblage pendant
cette procédure.
1. Retirez le bouchon de l'orice de raccordement du
conduit. Voir Figure 4.
2. Faites passer les ls dans l'orice de raccordement
du conduit.
3. Câblez l'alimentation électrique conformément à la
Figure 5.
4. Fixez le conduit à l'orice de raccordement en utilisant
un coude de conduit de 1/2 po ou un raccordement
de conduit semblable. Voir Figure 5. Veillez à ne pas
endommager ou abraser le câblage.
5. Fixez le couvercle du boîtier électrique en utilisant 4 vis.
Voir Figure 4.
B. Câblage pour l'alimentation
115 VCA
N
Y
CAVALIER
L1
GND
Câblage pour
115 VCA 60 Hz
Pour changer à
115 VCA
- Déplacer le fil blanc
de 9 à 10
- Déplacer le fil jaune
de 7 à 9
1
2
3
4
5
6
7
8
9
10
Figure 6. Câblage pour 115 VCA
La pompe est câblée en usine pour une alimentation
électrique 230 VCA. Des ajustements au câblage de
la pompe sont requis an de permettre l'utilisation de
cette tension d'alimentation. Pour utilisation uniquement
avec des systèmes de câblage exible. Veillez à ne pas
endommager ou abraser le câblage pendant
cette procédure.
1. Retirez le bouchon de l'orice de raccordement du
conduit. Voir Figure 4.
2. Faites passer les ls dans l'orice du conduit.
3. Recâblez le câblage d'usine et câblez l'alimentation
conformément à la Figure 6.
4. Fixez le conduit exible à l'orice de raccordement de
conduit en utilisant un coude de conduit de 1/2 po ou
un raccordement de conduit semblable. Voir Figure 6.
Veillez à ne pas endommager ou abraser le câblage.
5. Fixez le couvercle du boîtier électrique en utilisant 4 vis.
Voir Figure 4.
4.3.4 Raccordement aux commandes
La pompe doit être raccordée à une commande an que :
• La pompe de ltration fonctionne en tout temps
lorsque la pompe de surpression est en fonction.
• La pompe de surpression soit réglée de manière à
fonctionner 30 minutes après le démarrage de la
pompe à ltre, puis pour s'arrêter 30 minutes avant
l'arrêt de la pompe à ltre.
• Lors de l'utilisation d'un système Jandy
®
automatique,
câblez la pompe de surpression au relais Aux 1
et réglez l'interrupteur DIP S1-1 à On (Marche).
L'étiquette par défaut pour ce préréglage est
« Cleaner » (Nettoyeur); faire fonctionner la
pompe de surpression sur ce relais, sous ce réglage
d'interrupteur DIP, vous assure que la pompe à ltre
fonctionnera en coordination avec la pompe de
surpression.
Veuillez consulter toutes les informations de câblage et
programmation du manuel des commandes pour assurer
un contrôle précis et la coordination entre les réglages de
pompe à ltre et pompe de surpression.
