Page 23
FRANÇAIS
Polaris
®
Pompe de surpression PB4SQ™
|
Manuel d'installation et mode d'emploi
Section 4. Installation
4.1 Vue d'ensemble de la plomberie
• La pompe doit être installée sur le côté de la sortie
du ltre.
• Lors de l'installation dans un système à deux
équipements avec un réchauffeur, placez la
pompe de surpression en aval à une distance d'au
moins 3 pi (1 m). Cela évite que l'eau chauffée
excessivement soit acheminée dans la pompe
de surpression.
• Lors de l'utilisation d'un système de chauffage
solaire, assurez-vous que la pompe de surpression
soit équipée d'un dispositif de contrôle automatique
pour arrêter la pompe. Cela évite que la pompe
fonctionne en l'absence de débit pendant les purges
des panneaux solaires.
• Raccordez la pompe de surpression en amont de
tout système de chloration ou autre équipement
d'assainissement.
• Utilisez toujours des valves de dimensions adéquates.
Les valves Jandy
®
Pro Series sont recommandées
pour l'obtention d'un meilleur débit.
• Utilisez le moins possible de raccords.
REMARQUE : Si plus de 10 raccords d'aspiration sont
nécessaires, le diamètre de tuyau doit être augmenté.
• La tuyauterie doit être bien soutenue et non
comprimée aux endroits où des pressions constantes
seront exercées.
• Une tuyauterie de retour dédiée est requise.

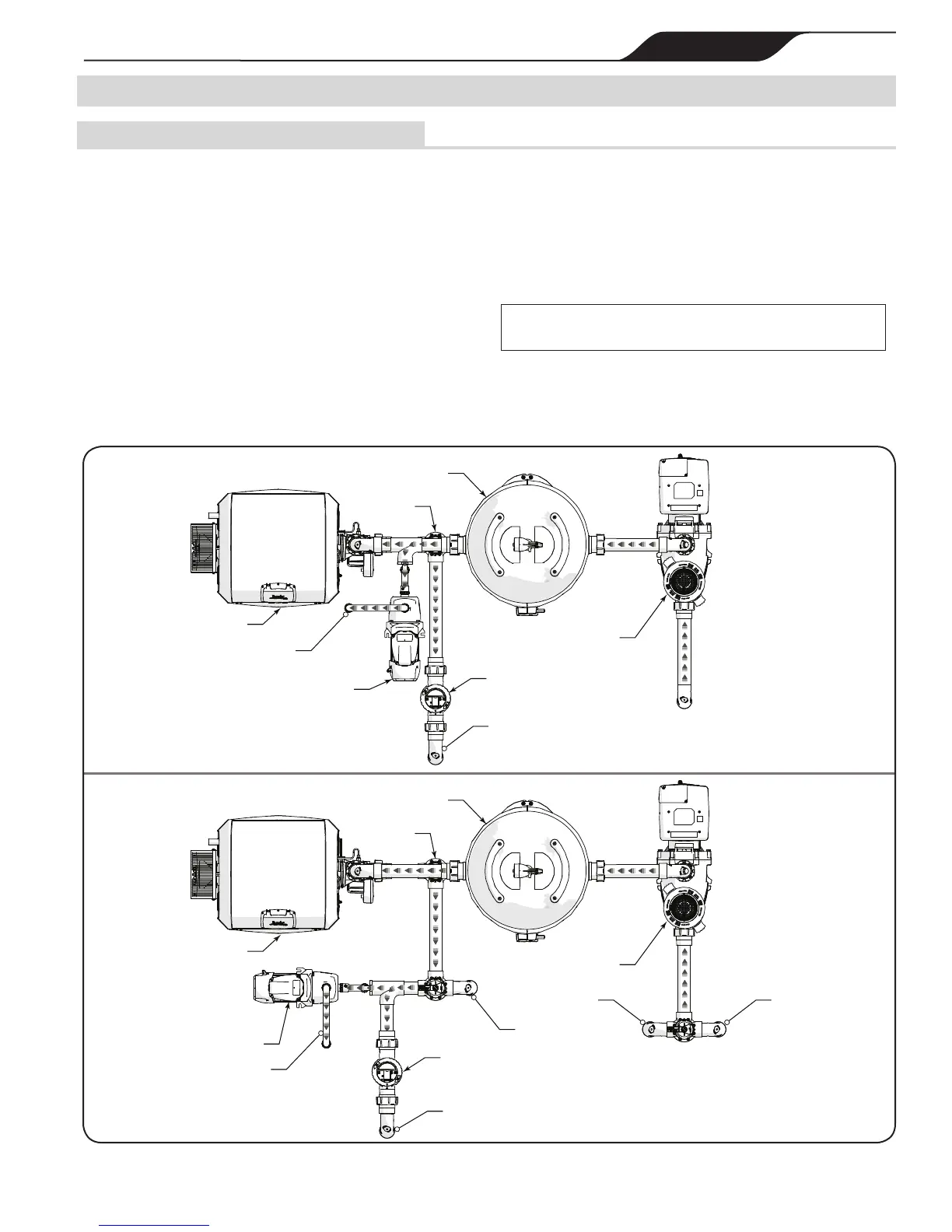

Figure 2. Disposition d'équipement typique
Filtre
Réchauffeur
Depuis l'écumeur
Pompe à vitesse variable
Cellule de chloration au sel
Clapet de
non-retour
Pompe de surpression PB4SQ
Pour les installations
d'équipement à simple corps
Pour les installations
d'équipement à double corps
Filtre
Réchauffeur
Pompe à vitesse variable
Clapet de
non-retour
Cellule de chloration au sel
Vers la piscine
Depuis le drain
de piscine
Vers la tuyauterie de
retour dédiée du nettoyeur
Pompe de surpression PB4SQ
Vers la tuyauterie de
retour dédiée du nettoyeur
Vers le spa
Vers la piscine
