FRANÇAIS
Polaris
®
Pompe de surpression PB4SQ™
|
Manuel d'installation et mode d'emploi

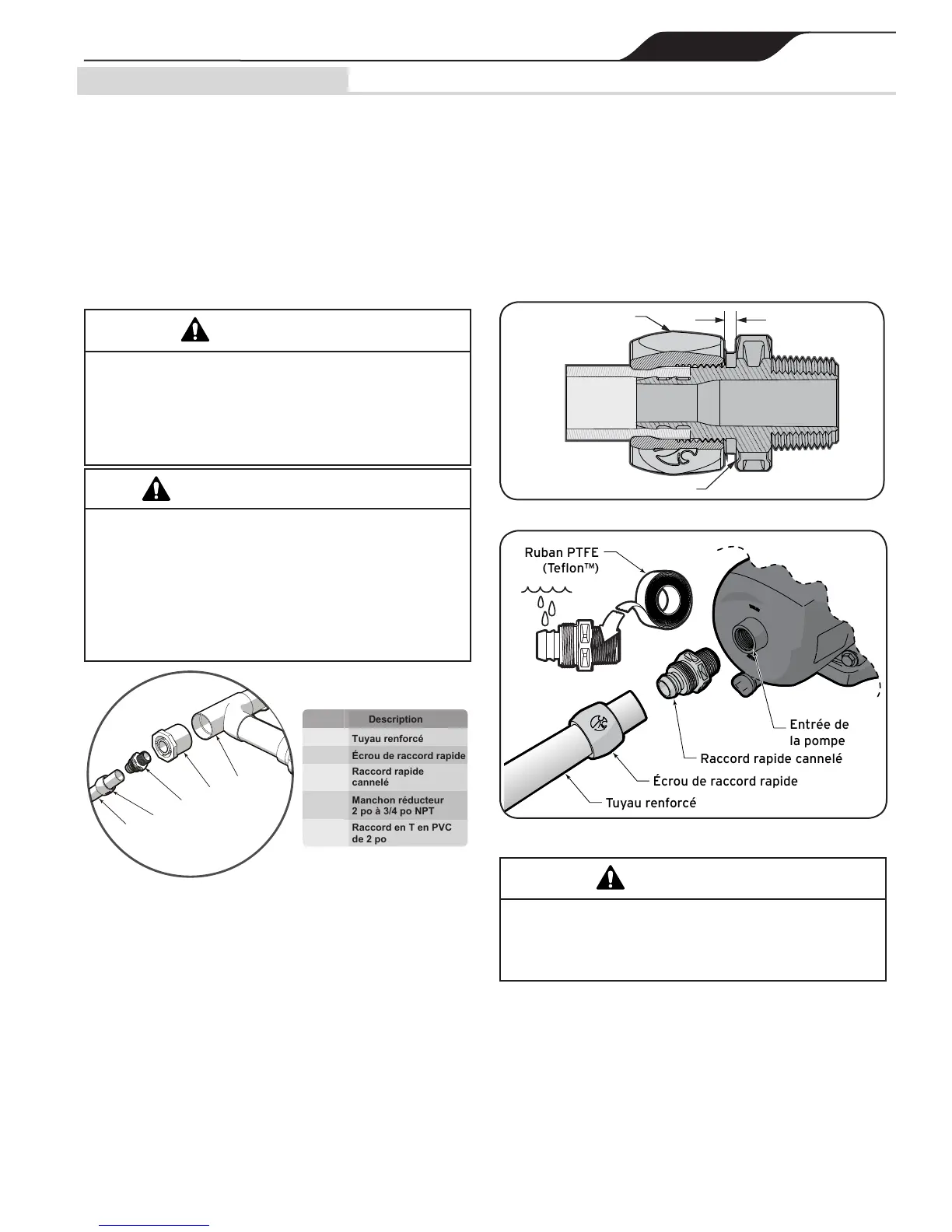

4.4 Raccords de plomberie
1. Déconnectez l'alimentation électrique du système de
ltration au niveau du disjoncteur.
2. Installez un raccord en T en PVC de 2 po en aval du ltre
et en amont de tout équipement d'assainissement ou de
chloration. Voir Figure 7.
3. Raccordez une patte du raccord en T à la tuyauterie de
retour de la piscine.
4. Sur la patte ouverte du raccord en T, installez un manchon
réducteur en PVC de 2 po à 3/4 po NPT. Assurez-vous
d'utiliser un ciment PVC approuvé. NE PAS INSTALLER
avec la patte ouverte vers le haut. Voir Figure 7.
La pompe n'est pas auto-amorçante; elle doit être remplie
d'eau provenant d'une pompe à ltre en amont. Ne faites
jamais fonctionner la pompe de surpression sans eau.
Faire fonctionner la pompe « à sec », pendant une durée
quelconque causera des dommages importants à la
pompe et au moteur et annulera la garantie.
ATTENTION
Le ciment PVC et l'apprêt peuvent produire des vapeurs
dangereuses pour votre santé. Utilisez un ciment PVC
pour joindre des tuyaux uniquement dans un endroit bien
ventilé, où les vapeurs ne peuvent pas s'accumuler.
N'utilisez JAMAIS la pâte lubriante sur les letages
cannelés. La pâte lubriante aurait pour effet de fortement
fragiliser le plastique, entraînant des fuites et risquant de
rompre le plastique. NE SERREZ PAS EXCESSIVEMENT
AVERTISSEMENT
A
B
C
D
E
Légende
A
B
C
D
E
Description
Tuyau renforcé
Écrou de raccord rapide
Raccord rapide
cannelé
Manchon réducteur
2 po à 3/4 po NPT
Raccord en T en PVC
de 2 po
Figure 7. Plomberie des composants de transition
5. Appliquez 4 à 6 enroulements de ruban PTFE (Teon™)
sur les letages coniques des quatre raccords cannelés.
Assurez-vous d'enrouler le ruban dans la direction opposée
au sens de rotation des letages mâles, an d'obtenir un
joint étanche. Voir Figure 9.
6. Installez le raccord rapide cannelé dans le manchon
réducteur.
7. Coupez le tuyau renforcé à la longueur requise. Assurez-
vous que la coupe soit bien droite et franche.
8. Glissez l'écrou de raccord rapide sur le tuyau renforcé.
Voir Figure 9.
9. Utilisez de l'eau pour lubrier les cannelures. Voir Figure 9.
10. Glissez le tuyau sur les cannelures jusqu'à l'obtention d'un
ajustement adéquat. Voir Figure 8.
11. Serrez à la main les écrous de raccord rapide sur le
connecteur cannelé. NE SERREZ PAS EXCESSIVEMENT.
12. Installez un deuxième raccord rapide cannelé à l'entrée
d'aspiration de la pompe. Voir Figure 9.
13. Répétez les étapes 6 à 11 pour installer le tuyau renforcé à
l'entrée de la pompe.
14. Installez le troisième raccord rapide cannelé à la sortie de
la pompe.
15. Répétez les étapes 6 à 11 pour installer le tuyau renforcé à
la sortie de la pompe.
Face du raccord cannelé
Écrou de connecteur
Connecteur du
raccord cannelé
Tuyau
renforcé
Espace de l'écrou
Figure 8. Raccord rapide
Ruban PTFE
(Teflon™)
Entrée de
la pompe
Écrou de raccord rapide
Raccord rapide cannelé
Tuyau renforcé
Figure 9. Installation du raccord rapide
Veillez à ne pas serrer excessivement les raccords
de tuyauterie de l'entrée ou la sortie de la pompe de
surpression. Un serrage excessif pourrait ssurer
le boîtier.
ATTENTION
16. Acheminez le tuyau renforcé à la tuyauterie de
retour dédiée.
17. Assurez-vous que la tuyauterie de retour dédiée soit munie
d'un raccord femelle de 3/4 po NPT.
18. Installez le quatrième raccord rapide cannelé à la
tuyauterie de retour dédiée.
19. Répétez les étapes 6 à 11 pour installer le tuyau renforcé à
la tuyauterie de retour dédiée.
