6

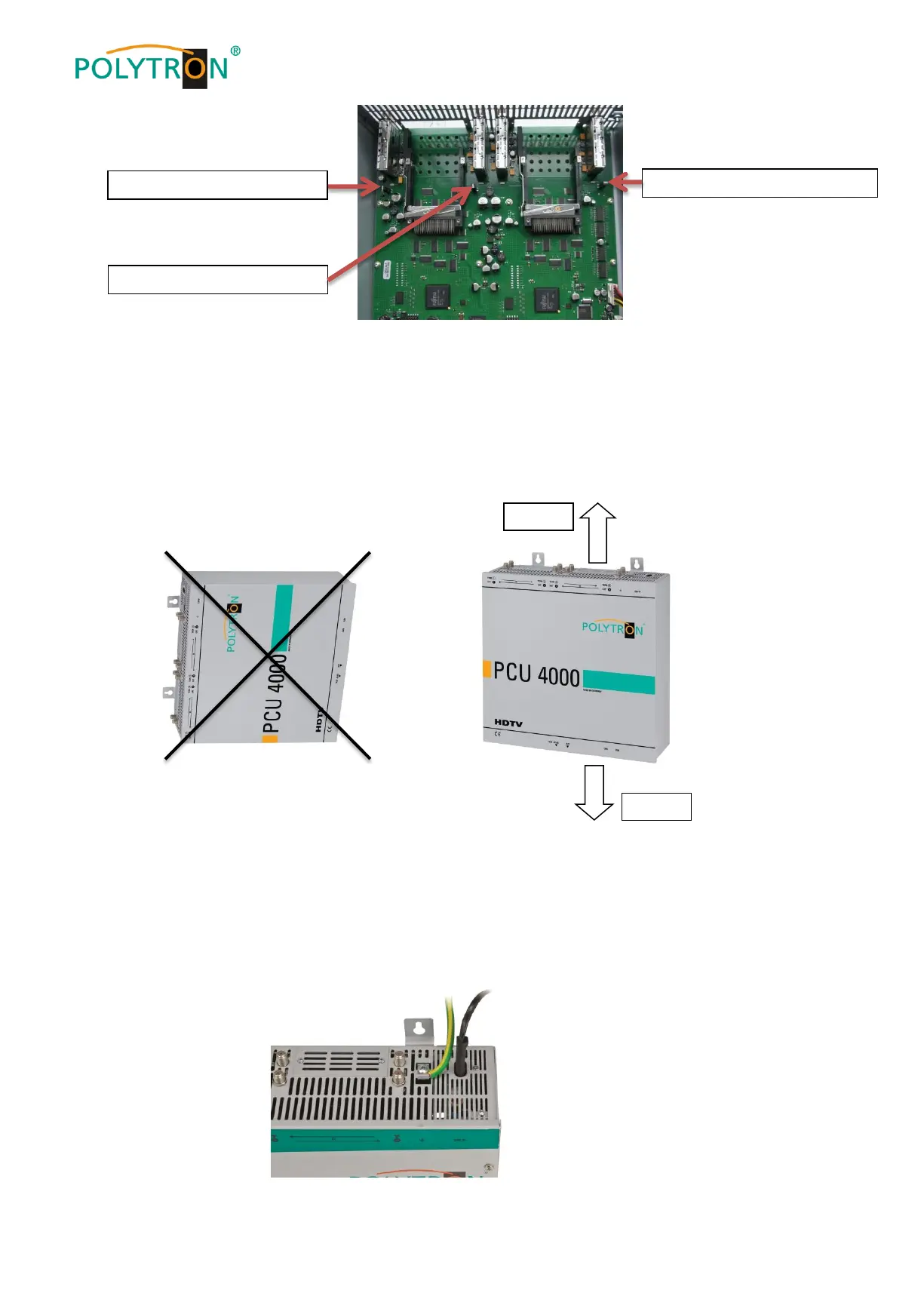

6. Montage
Die Montage der Kompaktkopfstelle muss in einem gut belüfteten Raum vorgenommen werden. Die
Umgebungstemperatur darf maximal 45 °C betragen. Es muss gewährleistet werden, dass die Luft frei durch
die Lüftungslöcher zirkulieren kann, dies gilt besonders auch bei waagerechter 19“-Montage. Und es muss ein
Mindestabstand von min. 15 cm zu den Lüftungslöchern eingehalten werden, damit die Luft ungehindert
zirkulieren kann. Zur Montage oder bei Arbeiten an der Verkabelung muss der Netzstecker gezogen werden.
= Wärmestau !!!
6.1. Erdung
Das Gerät muss gemäß EN 60728-11 geerdet werden.
- Kabelisolierung des Erdungskabels (4mm
2
) um ca. 15 mm abisolieren.
- Abisoliertes Ende unter die Erdungsschraube schieben und die Schraube fest anziehen.
J2 > 12V on/off SAT-Tuner 2
J1 > 12V on/off SAT-Tuner 1
J3 > 12V on/off Tuner 4 terr.
