PR electronics 5111 User Manual

29
UNIVERSAL TRANSMITTER
PRETRANS TYPE 5111
TABLE OF CONTENTS
Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . 33
How to dismantle SYSTEM 5000 . . . . . . . . . . . . . . . . . . . 34
General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Input types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Auxiliary supplies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Status indication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Electrical specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Order . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Block diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Mechanical specifications. . . . . . . . . . . . . . . . . . . . . . . . . 43
Terminal placement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Hardware programming . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Wiring diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Error functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Wiring diagrams for RTD and resistance input. . . . . . . . . 48
Wiring diagrams for thermocouple input . . . . . . . . . . . . . 50
Wiring diagrams for DC voltage input. . . . . . . . . . . . . . . . 52
Wiring diagrams for DC current input . . . . . . . . . . . . . . . . 54
Wiring diagrams for DC bridge input . . . . . . . . . . . . . . . . 55
Appendix - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
APPENDIKS - 5111HZ50
5111Hz50 er en specialversion af Universal Transmitter PRetrans 5111 med et
ændret indgangstrin. Ændringen betyder, at 5111Hz50 har en ekstrem under-
trykkelse af 50 Hz brum. DC-værdien af det overlejrede målesignal sendes til
ud gan gen som f.eks. et 4...20 mA strømsignal.
Indgang:
Det eneste indgangssignal, 5111Hz50 kan modtage, er et spændingssignal i
området -2,4...+2,4 VDC.
Anvendelse:
I applikationer hvor målesignalet er overlejret med 50 Hz brum.
Reaktionstid:
Reaktionstiden (0...90%) er programmerbar i området 500 ms...250 s.

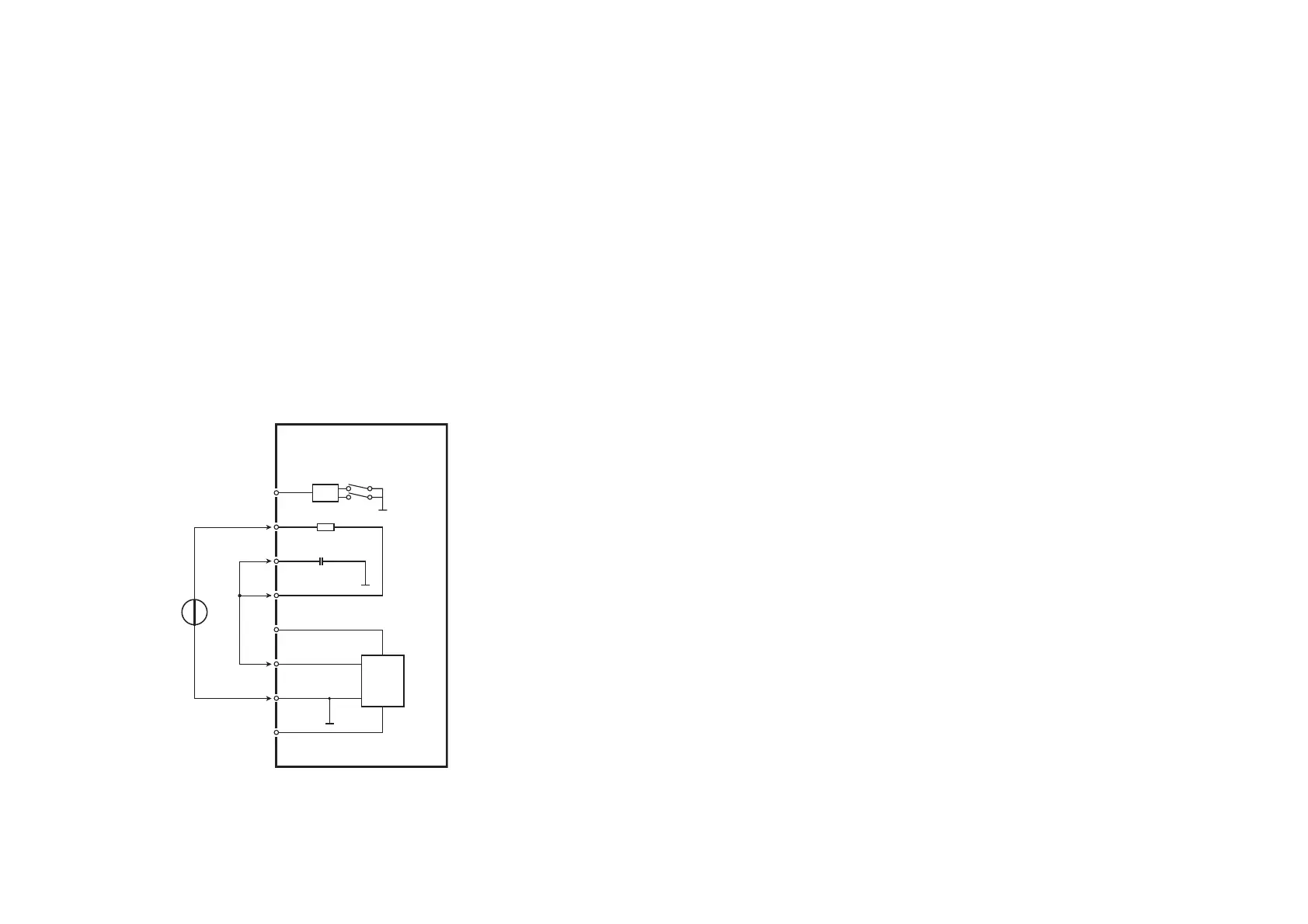

Tilslutning:
28
MUX
1 Fµ
41
42
43
44
51
52
53
54
DP2,1
DP2,2
200kΩ
Vreg
PR 5111Hz50
V
+
-
Indgang:
-2,4...+2,4 VDC
