CONVERTISSEUR UNIVERSEL
PRETRANS 5111
SOMMAIRE
Avertissements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Consignes de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Déclaration de conformité. . . . . . . . . . . . . . . . . . . . . . . . . 61
Démontage du SYSTEME 5000 . . . . . . . . . . . . . . . . . . . . 62
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Types d’entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Alimentations auxiliaires . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Indication d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . 65
Référence de commande . . . . . . . . . . . . . . . . . . . . . . . . . 70
Schéma de principe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Spécifications mécaniques . . . . . . . . . . . . . . . . . . . . . . . . 71
Emplacement des borniers . . . . . . . . . . . . . . . . . . . . . . . . 72
Programmation par commutateurs DIP . . . . . . . . . . . . . . 73
Introduction aux schémas de raccordements . . . . . . . . . 73
Fonctions erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Schémas de raccordements : Entrées RTD,
sondes résistives et résistances . . . . . . . . . . . . . . . . . . . . 76
Schémas de raccordements : Entrées thermocouple (TC) . 78
Schémas de raccordements : Entrées tension cc . . . . . . 80
Schémas de raccordements : Entrées courant cc . . . . . . 82
Schémas de raccordements : Entrées pour ponts cc . . . 83
Appendice - 5111Hz50 . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
5756
APPENDIX - 5111HZ50
5111Hz50 is a special version of the Universal Transmitter PRetrans 5111 with a
modified input range. This modification enables the 5111Hz50 to handle extreme
suppression of 50 Hz hum. The DC value of the superimposed measurement
signal is transmitted to the output as e.g. a 4...20 mA current signal.
Input:
The 5111Hz50 solely receives voltage input signals in the range -2,.4...+2.4 VDC.
Application:
For use in applications where a 50 Hz hum is superimposed on the measure-
ment signal.
Response time:
The response time (0...90%) is programmable in the range 500 ms...250 s.

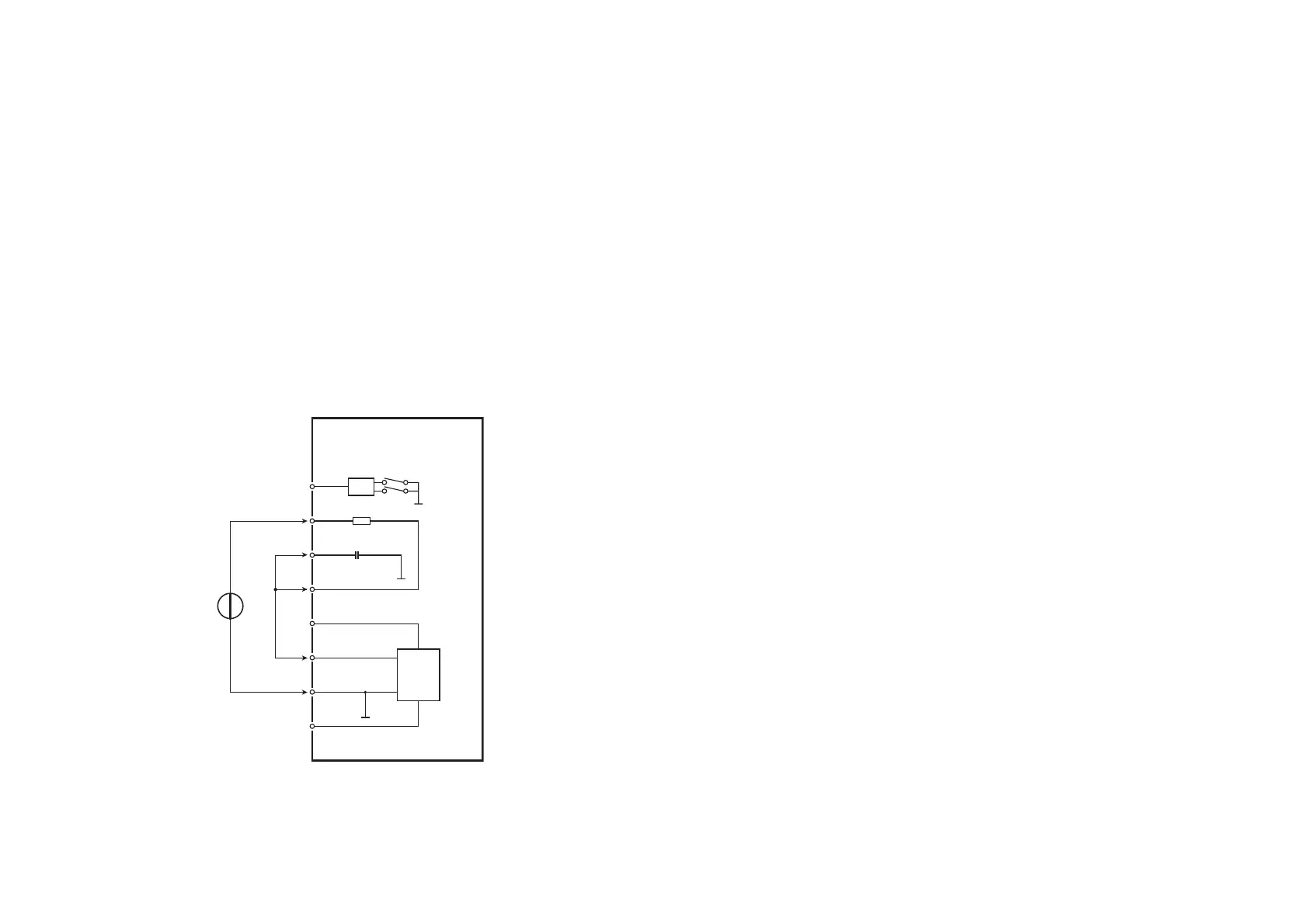

Connection:
MUX
1 Fµ
41
42
43
44
51
52
53
54
DP2,1
DP2,2
200kΩ
Vreg
PR 5111Hz50
V
+
-
Input:
-2.4...+2.4 VDC
