PROGRAMMIERUNG DER HARDWARE:
VERDRAHTUNGSANLEITUNG
PRetrans 5111 ist ein Universal-Messumformer, der fertigkonfiguriert mit den
Eingangs- und Ausgangsparametern in Übereinstimmung mit Ihrem Auftrag
geliefert werden kann.
Im PRetrans 5111 befindet sich ab Fabrik ein Ausdruck der Konfigurierung in
einer Plastikhülle.
Mit Hilfe des PReset-Programmes einschl. Opto Link 5901 und eines PCs können
Sie den PRetrans 5111 selbst konfigurieren. Eine detaillierte Anleitung befindet
sich im PReset-Handbuch.
Das PRetrans 5111-Handbuch enthält Verdrahtungsdiagramme geordnet nach
Eingangstypen.
PRetrans 5111 kann außer der Standard- oder ATEX-Version wie folgt geliefert
werden:
5111-1 - ohne Grenzkontakte
5111-2 - mit 2 Grenzkontakten.
LEUCHTDIODENANZEIGE
Eine grüne Leuchtdiode blinkt bei Normalbetrieb. Wenn zum bzw. vom PRetrans
5111 kommuniziert wird, erlöscht während der Kommunikation die Leuchtdiode.
Eine gelbe Leuchtdiode leuchtet ständig, wenn das betreffende Relais gezogen ist.
101
DP2: Hilfsspannung Schalter Schalter
EIN AUS
Schleifenversorgung 2 1
8 V Erregung 1 2
2,5 V Referenzspannung - 1, 2
DP1: Analogausgang Schalter Schalter
EIN AUS
Ausgang ±20 mA 4 1, 2 , 3
Ausgang ±10 VDC 1, 3, 4 2
Ausgang ±1 VDC 1, 2, 3 4
100
Im PRetrans 5111 liegen die Eingangsstecker an der Unterseite. Die Ausgangs-
und Versorgungsstecker liegen an der Geräteoberseite.

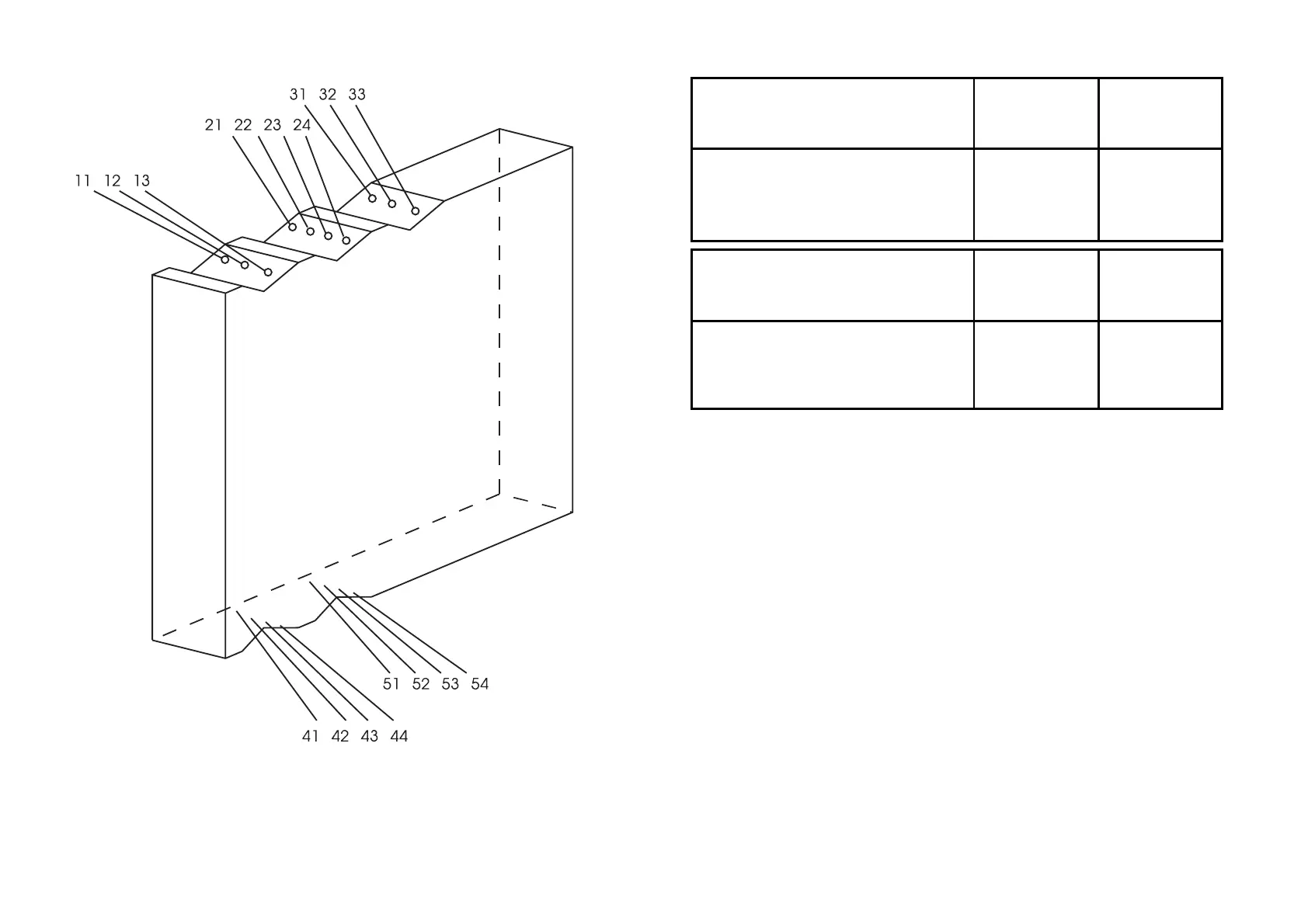

ANSCHLUSSANORDNUNG:
