PR electronics 5111 - Verdrahtungsdiagramme für Gleichspannungs; Verdrahtungsdiagramme für Gleichstromeingang

111

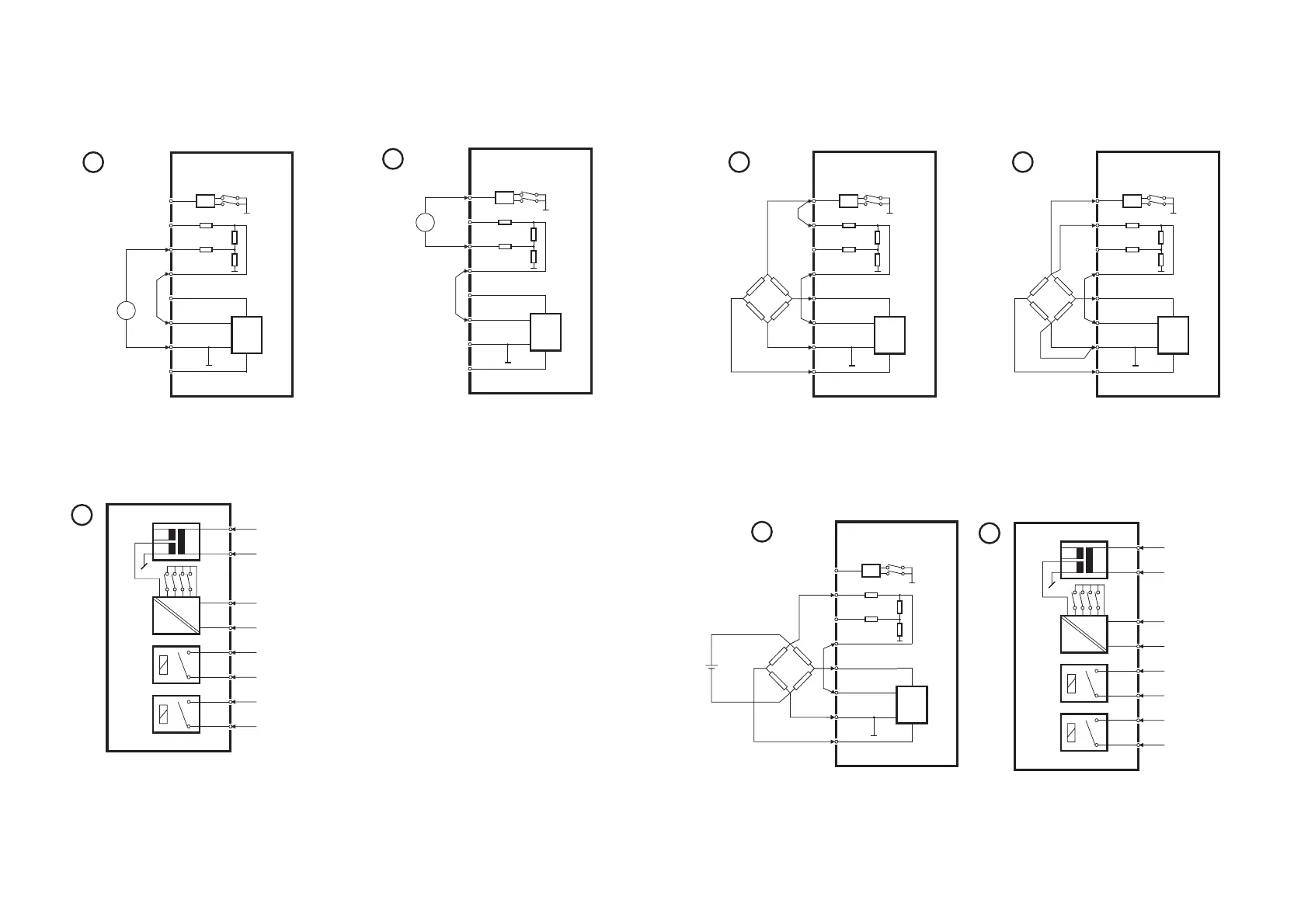

VERDRAHTUNGSDIAGRAMME
FÜR GLEICHSPANNUNGS-BRÜCKENEINGANG
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
PR 5111
1
V Aus +
V
Aus. -
V Erreg. -
V Erreg. +
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
PR 5111
2
V Aus +
V
Aus. -
V Erreg. -
V Erreg. +
4-Leiter-Brückeneingang mit interner
Erregungsspannung. (DP2) wird auf 8 V
Erregung eingestellt.
±5 mV ≤ Spanne ≤ ±70 mV.
6-Leiter-Brückeneingang mit interner
Erregungsspannung. (DP2) wird auf 8 V
Erregung eingestellt.
±5 mV ≤ Spanne ≤ ±70 mV.
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
PR 5111
+
-
3
V Aus. + V Aus. -
V Erreg. -
V Erreg. +
Max. 8 VDC
6-Leiter-Brückeneingang mit externer
Erregungsspannung. (max. 8 VDC).
±5 mV ≤ Spanne ≤ ±70 mV.
D
A
RE 1
RE 2
24
23
22
21
12
11
32
31
DP 1
PR 5111
.
4
Versorgung
Analogausgang -
Analogausgang +
Relais 1
Relais 1
Relais 2
Relais 2
Versorgung
24...230 VAC /
24..250 VDC
Verdrahtung von Stromversorgung,
Analogausgang und Relaisausgängen.
110
VERDRAHTUNGSDIAGRAMME
FÜR GLEICHSTROMEINGANG
A
-
+
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
PR 5111
1
Zweipoliger Stromeingang für
±2 mA ≤ Spanne ≤ ±100 mA.
T
+
-
MUX
10
50 k
PTC
5 M
41
42
43
44
51
52
53
54
DP2,1
DP2,2
Ω
Ω
Ω
Vreg
PR 5111
2
2-Draht-
2-Draht-
Umformer
Umformer
D
A
RE 1
RE 2
24
23
22
21
12
11
32
31
DP 1
PR 5111
.
3
Versorgung
Analogausgang -
Analogausgang +
Relais 1
Relais 1
Relais 2
Relais 2
Versorgung
24...230 VAC /
24...250 VDC
Verdrahtung von Stromversorgung, Analog-
ausgang und Relaisausgängen.
2-Draht-Messumformereingang mit
Schleifenversorgung. (DP 2) wird auf
Schleifenversorgung eingestellt.
2 mA ≤ Spanne ≤ 20 mA.
