INTRODUCTION
AUX SCHEMAS DE RACCORDEMENTS
Le PRetrans 5111 est un convertisseur (transmetteur) universel, ses paramètres
d’entrées / sorties peuvent être configurés en usine selon votre commande, ou
directement par vous-même en utilisant le kit de programmation PReset
(PR-5901). Le kit de programmation PReset est livré avec une notice détaillée.
Ce guide de l’utilisateur du PRetrans 5111 contient les schémas : de principe, de
câblage, de raccordements par types d’entrées.
Le PRetrans 5111 est disponible en version standard et en version ATEX EEx
dans les deux types suivants :
5111-1- sans relais de seuil ni sortie analogique
5111-2- avec 2 relais de seuil et sortie analogique
VOYANTS : LED
La LED de couleur verte clignote en fonctionnement normal.
Elle est éteinte pendant la communication (transmission ou réception) du PRe-
trans 5111. Chaque LED de couleur jaune est allumée quand son relais est
excité.
73
PROGRAMMATION PAR COMMUTATEURS DIP :
DP2 : Tension Auxiliaire SW ON SW OFF
Alimentation pour la boucle 2 1
Tension d’excitation 8 V 1 2
Tension de référence 2,5 V - 1, 2
DP1 : Sortie analogique SW ON SW OFF
Sortie ±20 mA 4 1, 2, 3
Sortie ±10 Vcc 1, 3, 4 2
Sortie ±1 Vcc 1, 2, 3 4
72

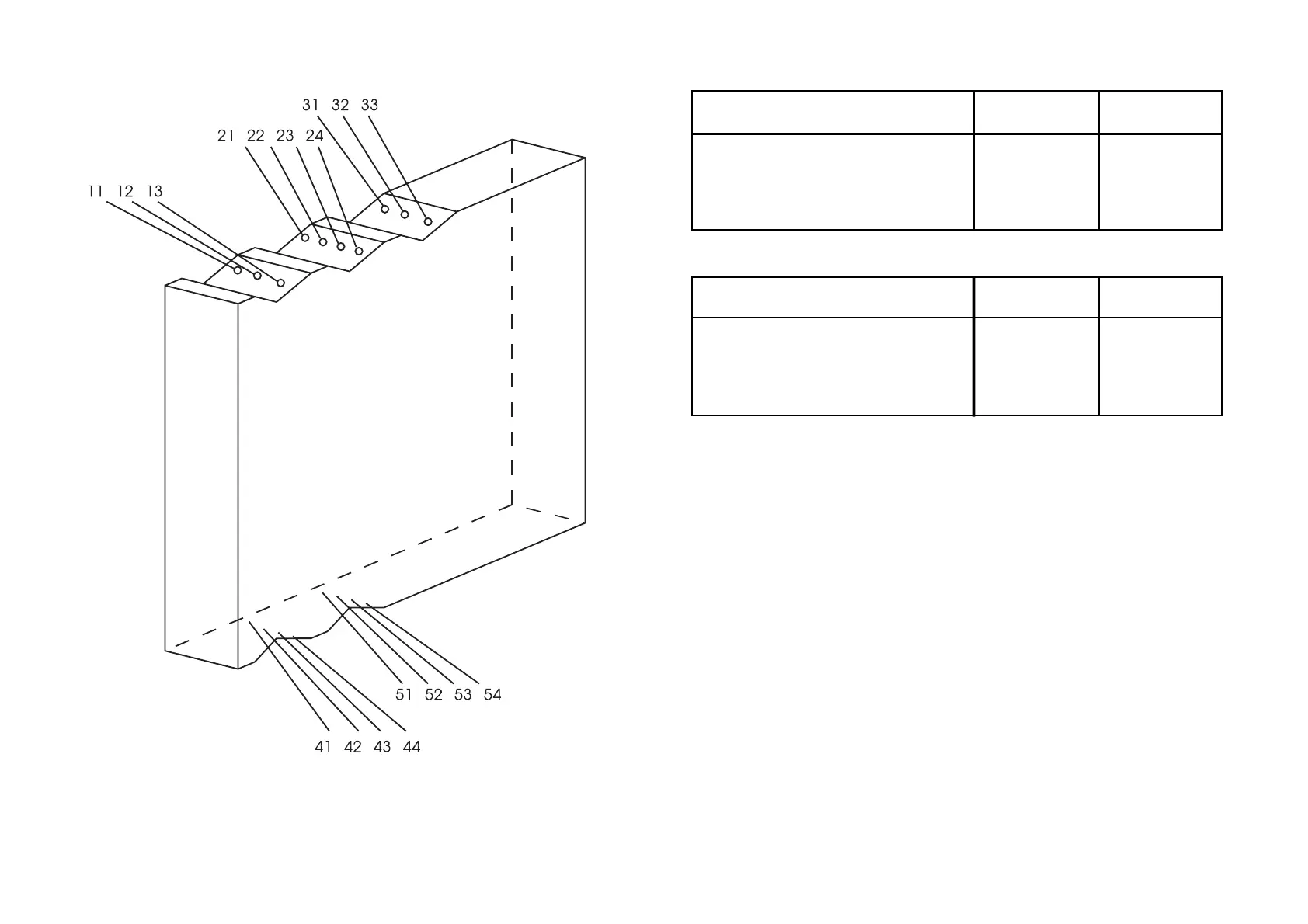

EMPLACEMENT DES BORNIERS :
Dans le PRetrans 5111 les borniers d’entrées sont situées en bas du boîtier.
Les borniers de sorties et d’alimentation sont situées en haut du boîtier.
