72 PRODIGIT

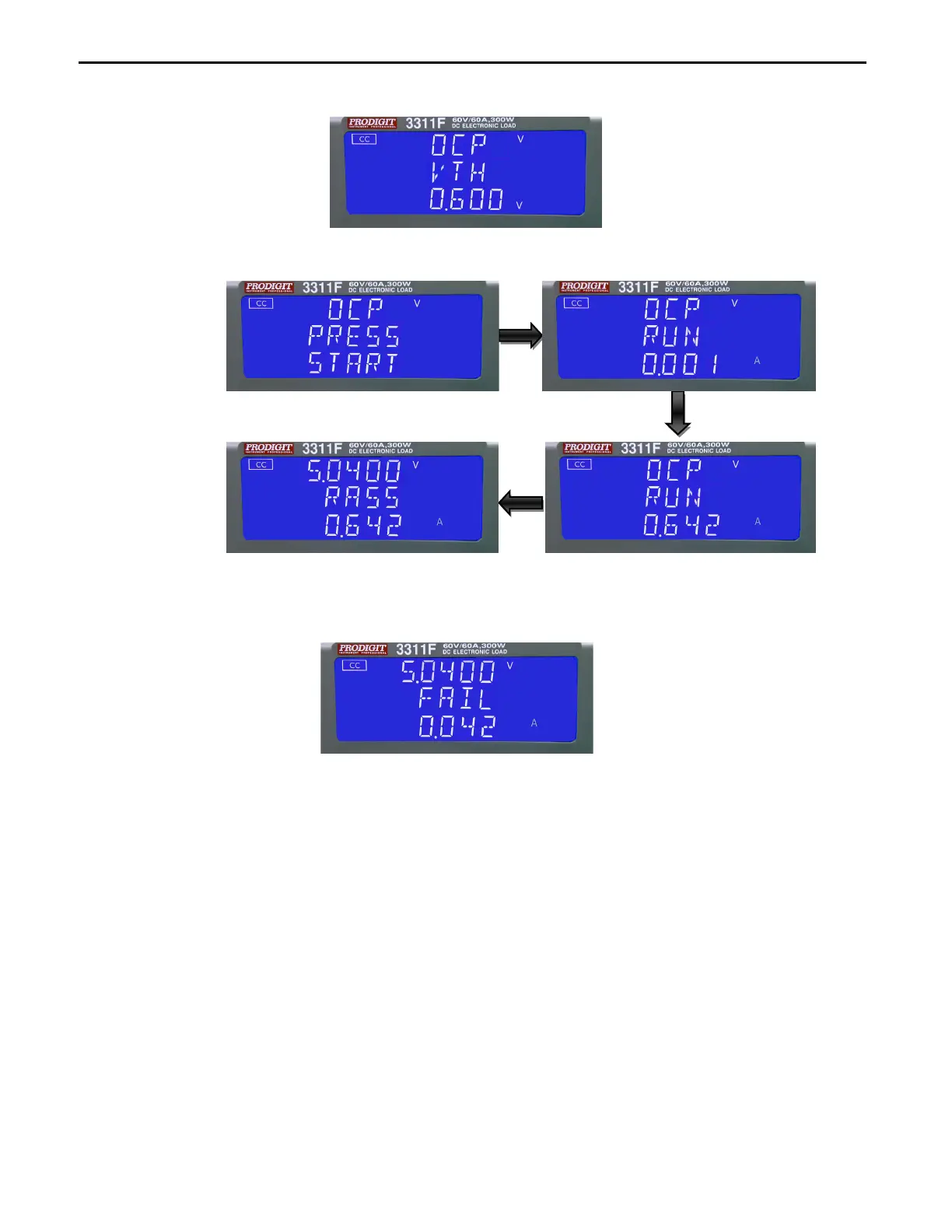

4.11.1.7. Setting OCP VTH 0.600V, press OCP key to the next step.
4.11.1.8. Press START/STOP test key.
4.11.1.9. the UUT’s output voltage drop-out lower than the threshold voltage(V-th
setting), and the OCP trip point is between I_Hi and I_Lo limitation, then
middle 5 digits LCD display will shows "PASS", otherwise shows "FAIL".
4.11.2 Remote control OCP
EX ：
REMOTE
（
Set Remote
）
TCONFIG OCP
（
Set OCP test
）
OCP:START 0.1
（
Set start load current 0.1A
）
OCP:STEP 0.01
（
Set step load current 0.01A
）
OCP:STOP 2
（
Set stop load current 2A
）
VTH 3.0
（
Set OCP VTH 3.0V
）
IL 0
（
Set current low limit 0A
）
IH 2
（
Set current high limit 2A
）
NGENABLE ON
（
Set NG Enable ON
）
START
（
Start OCP testing
）
TESTING?
（
Ask Testing? 1
：
Testing
，
0
：
Testing End
）
NG?
（
Ask PASS/FAIL?
，
0
：
PASS
，
1
：
FAIL
）
OCP?
（
Ask OCP current value
）
STOP
（
Stop OCP testing
）
