ProMinent DULCOMETER D1CA - Limit Value Relay Connections

48
mit Grenzwertrelais / with limit value relays
Klemmenanschluss mit Grenzwertrelais
Leistungsrelais-
Ausgänge
Power relay output
for alarm triggering
Leistungsrelais-
Ausgang zur
Alarmgabe
Internal
power supply
Interne Spannungs-
versorgung
XR2
XR1
XP
XR3

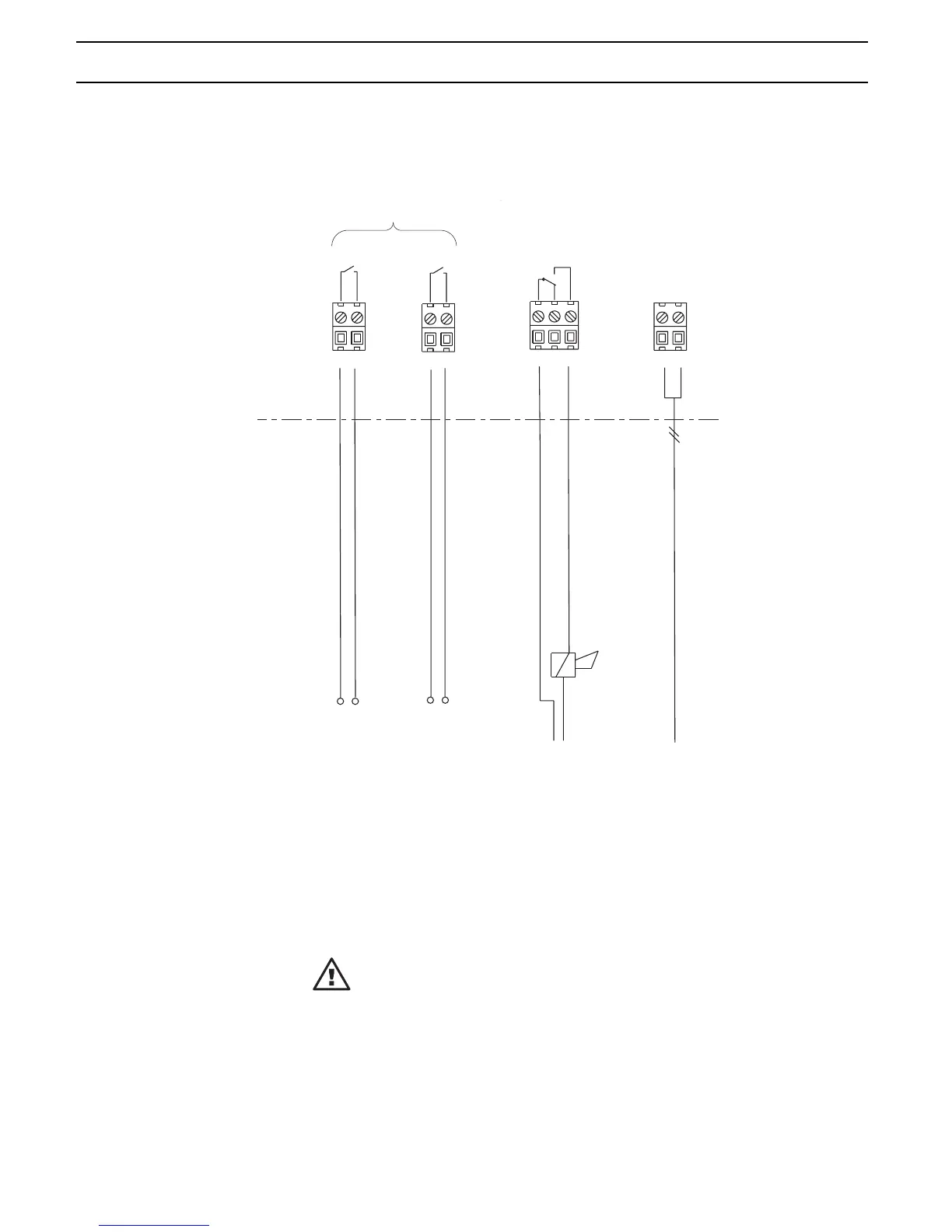

Terminal connection with limit value relay
Power relay
output
1
2
12
L1
N
1
23
external
Extern
internal
Intern
Horn
Hupe
limit relay 1
limit relay 2
Grenzwertrelais 1
Grenzwertrelais 2
Speise-
spannung*
Speise-
spannung**
Speise-
spannung**
Speise-
spannung**
HINWEIS: zu Relais XR3: Das Gerät ist in betriebs-
bereitem Zustand und es steht kein Alarm an.
NOTE: to relay XR3: The device is shown ready and no
alarm is present.
feed
voltage**
feed
voltage**
feed
voltage*
feed
voltage**
is not relevant !
* With 24V DC polarity on feed voltage
Speisespannung ohne Bedeutung !
Bei 24 V DC ist die Polarität der
*
ACHTUNG: Die Speisespannung, die an
die Relais XR1 - XR3 gelegt wird, muss
identisch mit der Speisespannung von XP sein!
** IMPORTANT: The feed voltage to be connected to
the relays XR1 - XR3, has to be identically
with the feed voltage of XP.
**
