Fig. 5.40
Fig. 5.39
Fig. 5.41 Fig. 5.42
70°
75°
80°
A
B
Fig. 5.43 Fig. 5.44
Siège Rehab
Siège Rehab
Fig. 5.36
Fig. 5.37
Fig. 5.38
Fig. 5.33
Fig. 5.34
Fig. 5.35 Fig. 5.35.1

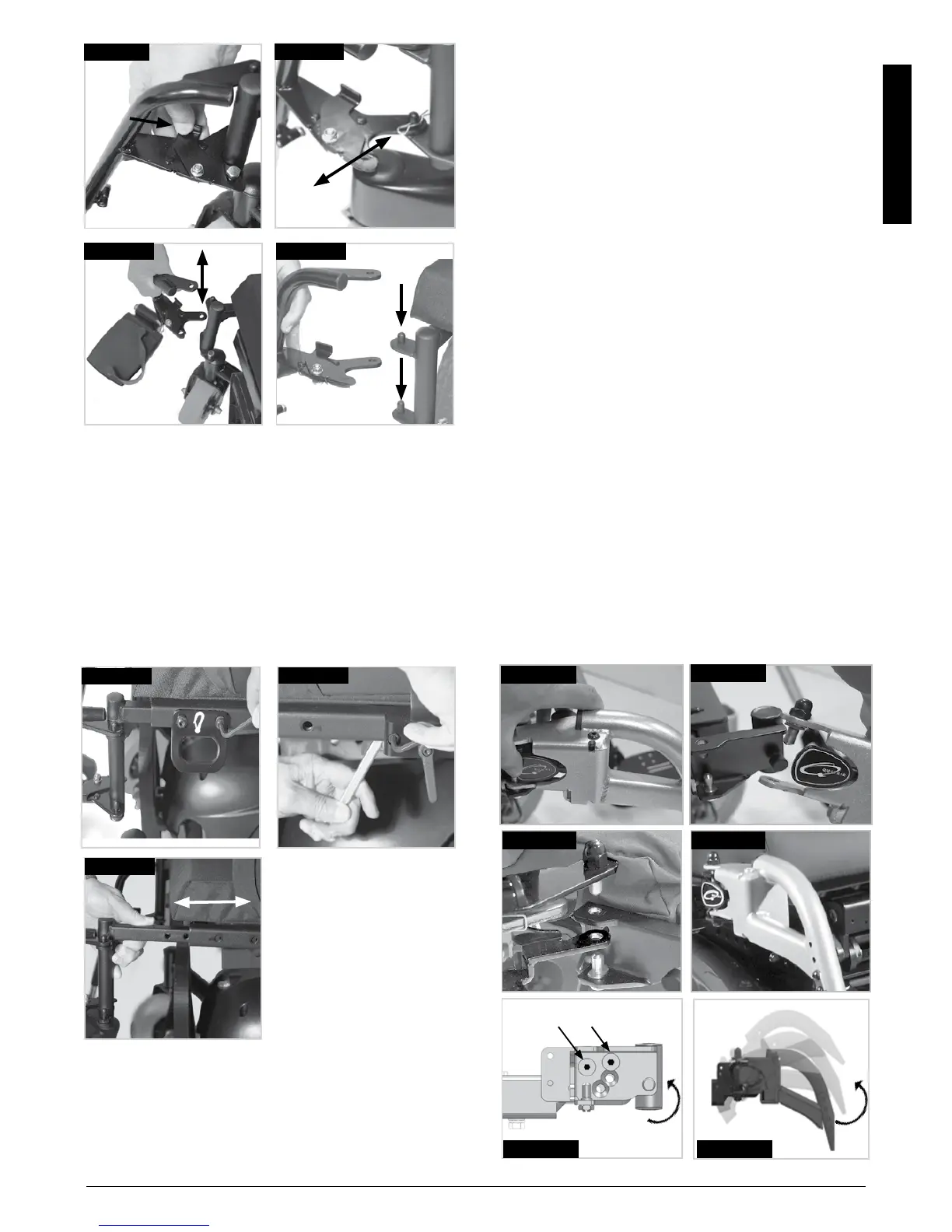

5.9.3 Retrait du repose-pied
Pour escamoter le repose-pied :
• Enfoncez le loquet de verrouillage et pivotez le
repose-pied vers l'extérieur, (Fig. 5.39).
• Pour le retirer, levez et sortez le repose-pied par le
haut (Fig. 5.40).
Pour réinstaller :
• Alignez les orifices et les goujons, (Fig. 5.41).
• Insérez le repose-pied dans son tube de logement.
• Repoussez le repose-pied vers l'intérieur jusqu'à ce
qu'il s'enclenche, (Fig. 5.42).
Pour régler l'angle : (Fig. 5.43 - 5.44).
• À l'aide d'une clé hexagonale de 5 mm et d'une clé
de 13 mm, desserrez le goujon A.
• Retirez le goujon B.
• Inclinez le tube de logement jusqu'à ce que les ori-
fices s'alignent avec l'orifice supérieur.
• Réinsérez le goujon.
