Fig. 13.9
Fig. 13.10
Fig. 13.11

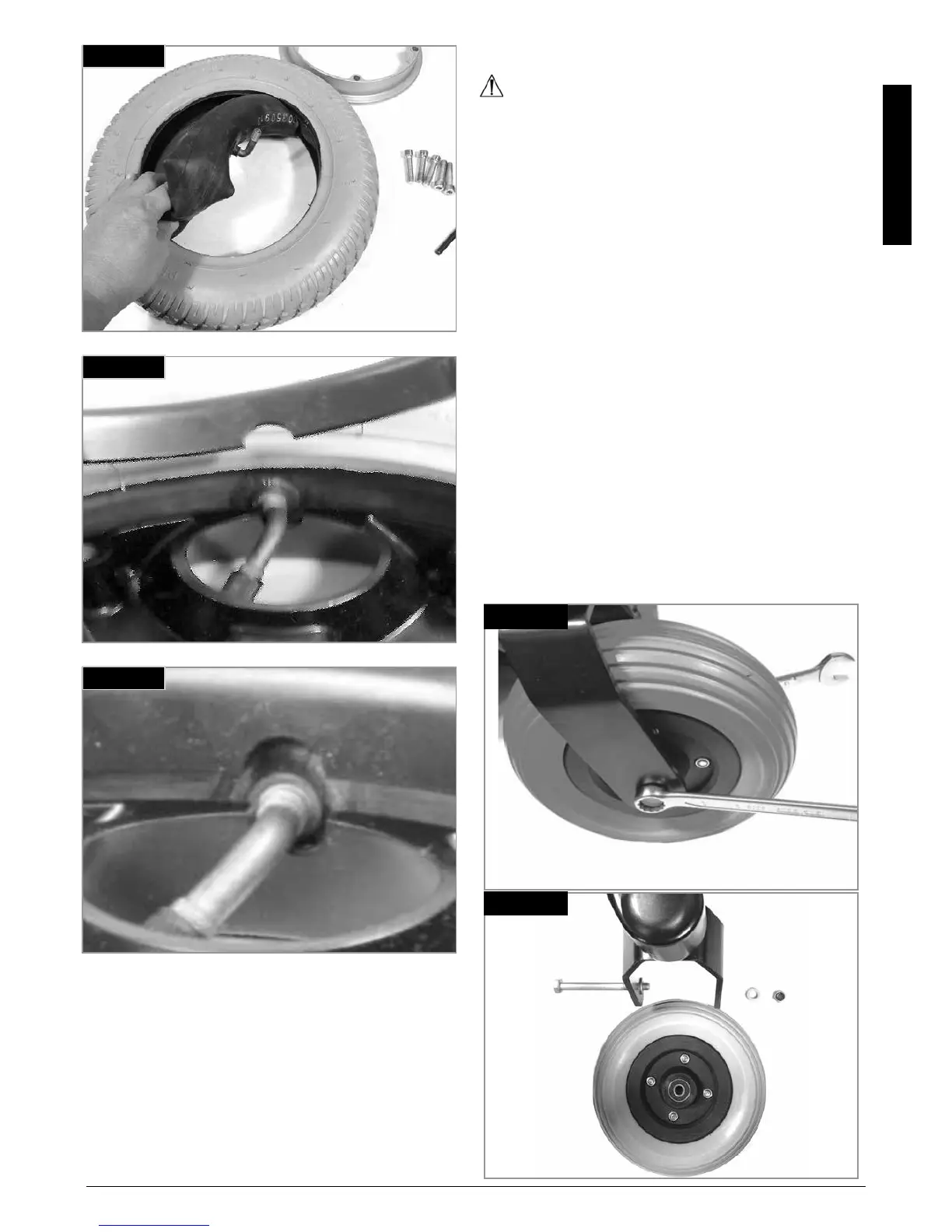

13.4 Verwijderen van het zwenkwiel
WAARSCHUWING!
Het verwijderen zwenkwiel is een taak waarbij de
veiligheid in geding kan komen. Neem contact op met uw
erkende Sunrise Medical dealer, wanneer u twijfelt of u in
staat bent zelf de onderstaande instructies uit te voeren.
• Gebruik twee 13 mm moersleutels om de schroef van
de as los te draaien (Fig. 13.12).
• verwijder de nyloc bout.
• Haal de moer er voorzichtig uit en vang de pasringen
op
• die aan iedere kant van het zwenkwiel bevestigd zijn
(Fig 13.13).
• Verwijder het zwenkwiel.
• Om het wiel weer aan te brengen, volgt u de
bovenstaande procedure in omgekeerde volgorde.
• Let daarbij op dat u de bout niet hardhandig door de
lagerring duwt.
• Beweeg het wiel zachtjes heen en weer tot de bout er
doorheen gaat.
• Draai aan met een draaikracht van 19Nm.
Fig. 13.12
Fig. 13.13
