5.8.5 Remplacement des accoudoirs
Veuillez consulter le guide pour le type d’accoudoir.
Dépose de l'accoudoir Standard :
• À l'aide d'une clé hexagonale de 6 mm, dévissez la vis
de rotation (A).
• Retirez la vis.
• Dégagez l’accoudoir, (Fig. 5.32).
• Pour remonter la roue, inversez la procédure
ci-dessus.
• Serrez la vis à 20 Nm.

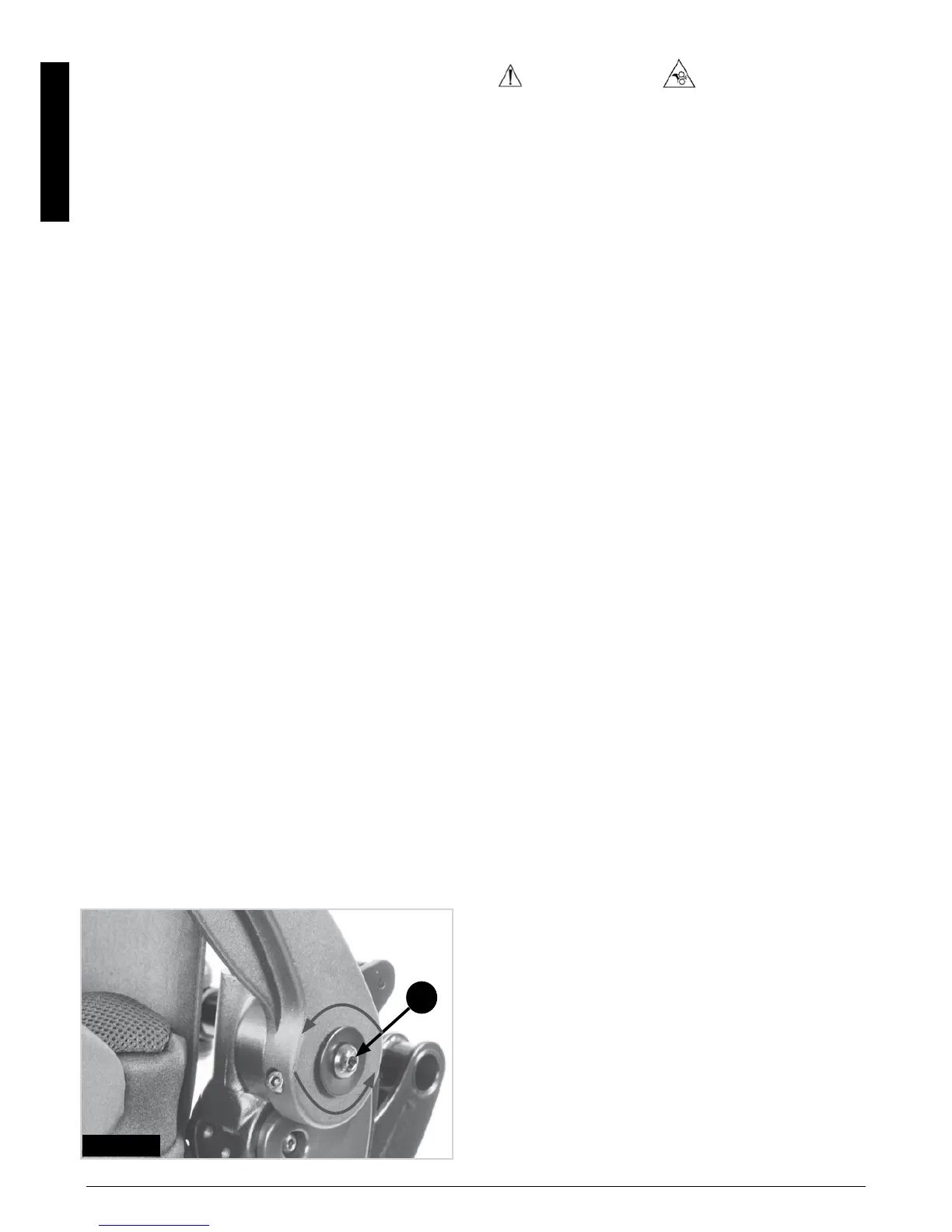

Fig. 5.32
A
5.9 Repose-jambes
AVERTISSEMENT !
• Toujours prêter attention à l'environnement dans
lequel vous évoluez pour éviter de vous blesser
lorsque les repose-jambes sont déployés.
• Avant d'utiliser le fauteuil, toujours s’assurer que les
repose-jambes ou les repose-pieds n’entrent pas en
contact avec les roulettes.
• Ne soulevez et ne portez jamais un fauteuil en
l’attrapant par le repose-pieds.
• Comme avec tout organe mobile, veillez à ne pas
vous pincer les doigts.
5.9.1 Retrait du repose-pied type Uni
Pour escamoter le repose-pied :
• Enfoncez le loquet de verrouillage et pivotez le
repose-pied vers l'extérieur, (Fig. 5.33).
• Sortez la goupille de retenue, (Fig. 5.34).
• Pour le retirer, levez et sortez le repose-jambe par
le haut, (Fig. 5.35).
Pour réinstaller :
• Alignez les orifices du repose-jambe avec les
goujons du montant (Fig. 5.35).
• Insérez le repose-pied dans son tube de logement,
(Fig. 5.35.1).
• Réinsérez la goupille de retenue (Fig. 5.34).
• Repoussez le repose-pied vers l'intérieur jusqu'à ce
qu'il s'enclenche, (Fig. 5.47).
5.9.2 Réglage de la profondeur des potences
type Uni
• Retirez les deux jeux de vis de 5 mm de l'anneau
d'arrimage (Fig. 5.36)
• Retirez les deux montants des protège-vêtements
(Fig. 5.37).
• Glissez les deux potences à la position désirée
(Fig. 5.38).
• Remettez les montants des protège-vêtements et
l'anneau d'arrimage en place.
• Serrez tous les boulons, (
19 - 20 Nm).
